QUI TRÌNH VẼ MẶT BẰNG MÓNG CỌC
- TỔNG QUAN
Mặt bằng móng cọc là bản vẽ phổ biến cho các công trình, đặc biệt là các công trình cao tầng. Vẽ mặt bằng móng cọc bê tông cốt thép (BTCT) thường chỉ được thực hiện khi có đủ các thông tin
- Bảng kết quả tính toán móng cọc dựa trên các số liệu kết quả phân tích nội lực mô hình kết cấu.
- Các bản vẽ kiến trúc & cơ điện liên quan
Bản vẽ mặt bằng móng cọc thường được căn cứ trên số liệu tính toán chính xác kết hợp với các điều chỉnh vị trí cho phù hợp.
Bộ bản vẽ mặt bằng móng cọc bao gồm:
- Bản vẽ mặt bằng bố trí móng cọc
- Bản vẽ mặt bằng bố trí cọc
- Bảng thống kê đài cọc và thống kê cọc
Qui trình đề xuất sau đây giúp công tác bản vẽ được thực hiện dựa trên việc nhập số liệu trực tiếp.

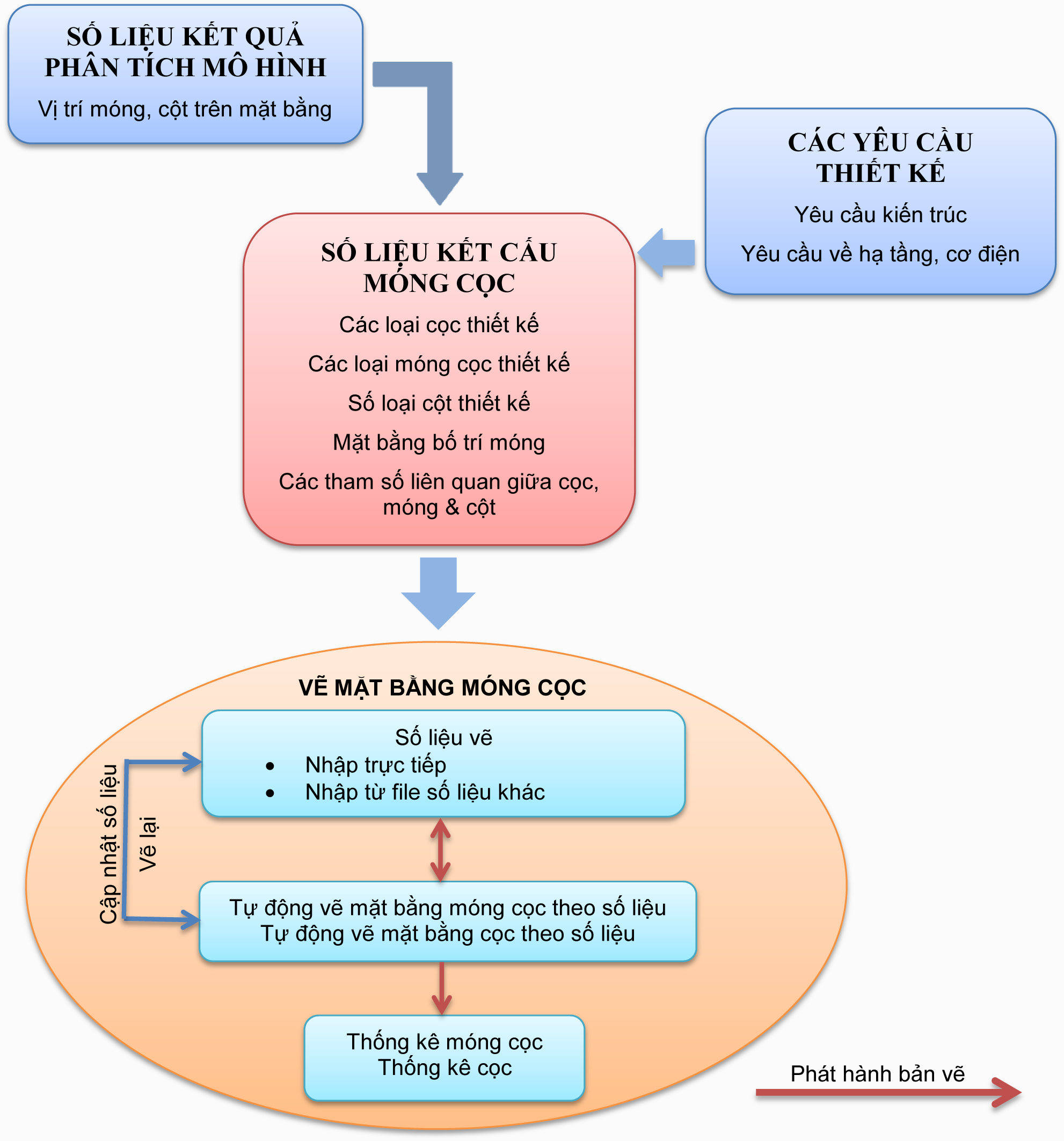

- QUI TRÌNH VẼ
Qui trình vẽ hướng đến việc vẽ kết cấu bằng các số liệu tính toán và các thông số hình học
- ĐỀ XUẤT:
Áp dụng qui trình nhằm thực hiện bản vẽ mặt bằng móng cọc theo hướng tự động hóa chi tiết bản vẽ và số liệu thiết kế.
TP HCM, 01/08/2016
Phần mềm liên quan: Vẽ mặt bằng móng cọc bằng excel
