Tường Chắn Trên Cọc

Giá: 550.000 vnđ
Số lượng:
Phiên Bản:
Ngôn Ngữ:
Thời Hạn:   550.000 VNĐ
Đánh giá:
20 người đã bình chọn
Lượt xem: 22859
Bản dùng thử: Download - Số Lượt Tải Về: 591

PHÂN TÍCH & TÍNH TOÁN TƯỜNG KÈ BÊ TÔNG CỐT THÉP TRÊN CỌC


Phần mềm: VN084-SeaWallOnPile.xlsm & VN084SeaWall.dll
                     Tiêu chuẩn: TCVN 5574:2018, TCVN 9362:2012, TCVN 9152:2012, TCVN 2737…

Giới thiệu:
   Tường kè trên nền cọc là dạng kết cấu thường áp dụng cho các công trình bảo vệ bờ của các dự án về giao thông, công trình sông biển, các dự án hạ tầng…, đặc biệt cho công trình trên nền đất yếu.
   Tường kè trên cọc là dạng kết cấu phức tạp của tường chắn đất do yêu cầu tính toán đồng thời:
    •  02 mô hình tính khác nhau, bao gồm mô hình đài cứng và mô hình đài cọc làm việc đàn hồi
    •  02 trường hợp mực nước khác nhau tác động lên tường kè
    •  Tính toán theo 02 trạng thái giới hạn

Phương pháp tính: phương pháp phần tử hữu hạn (PTHH)

   Kết cấu được áp dụng cho cọc tiết diện vuông, tiết diện tròn, tiết diện cọc ly tâm


   Tính tường kè được thực hiện theo trình tự:
   1)  Tính phản lực cọc bất lợi trong mỗi cọc

   2)  Tính kết cấu tường kè.
    Bao gồm tính kết cấu tường mặt, bản đáy và tường cánh (nếu có)

   3)  Tính ổn định trượt cung tròn
    Tính ổn định theo lý thuyết ổn định trượt cung tròn có xét đến lực cắt cọc
    Lực cắt cọc được tính có giá trị nhỏ nhất trong các thành phần lực,
     •  Lực kháng cắt của vật liệu làm cọc hoặc lực kháng cắt theo đất nền
     •  Lực nhổ cọc
     •  Lực tuột cọc

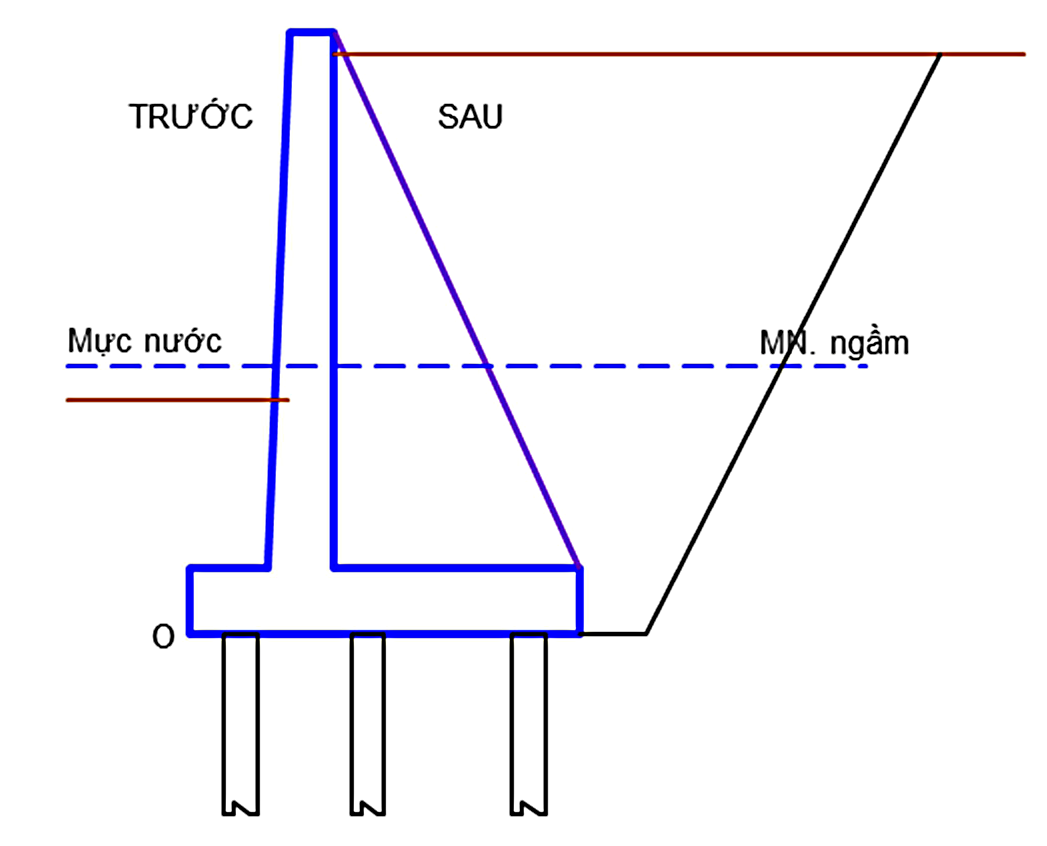

                                       Mô hình tường kè trên nền cọc



Sử dụng đơn giản:
   Nhập số liệu đơn giản theo trình tự:
    •  Số liệu về địa chất, mực nước & mực nước ngầm
    •  Kích thước của các bộ phận tường chắn
    •  Số liệu cọc
    •  Số liệu về hình dạng mặt đất
    •  Vật liệu bê tông, cốt thép.
   Hình ảnh giao diện thay đổi trực quan theo số liệu nhập

   Các bước tính toán
   •  Tự động xác lập & phân tích mô hình để tính phản lực cọc bất lợi
   •  Tự động phân tích mô hình theo trạng thái bất lợi để tính kết cấu của tường kè
   •  Kiểm tra ổn định trượt cung tròn
   •  Thay đổi các thông số về kích thước  / cốt thép để tối ưu hóa kết cấu

-    In ấn
