Kết Cấu Móng Cọc
PHÂN TÍCH & TÍNH TOÁN MÓNG CỌC
Phần mềm: VN005-PilecapStructure.xlsm & PilecapAnalysis.dll
Tiêu chuẩn áp dụng: TCVN 9632-2012
TCVN 5574-2012
TCVN 2737
Giới thiệu:
Công cụ thiết kế các lọai móng cọc bê tông cốt thép phổ biến, bao gồm
- Tính kết cấu các loại móng cọc thông dụng từ móng 2 cọc đến 6 cọc. Hỗ trợ tính móng tự động từ 4 cọc đến 30 cọc
- Chương trình tự động phân loại các loại móng cọc dựa trên sức chịu tải thiết kế của cọc đơn (Tính mặt bằng móng)
- Chương trình tự động chọn lựa các tổ hợp tải trọng nguy hiểm (tương ứng lần lượt với các lực lớn nhất hay momen lớn nhất) trên cơ sở có xét đến sự tăng phản lực ngang tác dụng lên móng cọc khi thiết kế công trình kháng chấn
- Tự động xác lập móng làm việc bất lợi nhất tương ứng với các trường hợp lực các phương lớn nhất (Fx.max, Fy.max, Fz.max) hay momen lớn nhất (Mx.max, My.max)
Các loại móng cọc được áp dụng:

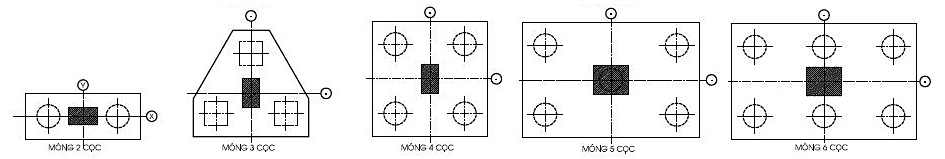

Các loại móng cọc (từ 2 - 6 cọc)
Móng n cọc (từ 4 - 30 cọc)
- Tính cốt thép cho kết cấu móng cọc bê tông chịu uốn, cắt và chọc thủng
- Phân tích kết cấu bằng phương pháp phần tử hữu hạn (FEM) và phương pháp giải tích
Sử dụng đơn giản:
- Số liệu tính toán:
o Copy số liệu phản lực móng từ kết quả phân tích nội lực của các chương trình khác (ví dụ như Etab, Sap2000…)
o Nhập sức chịu tải của cọc đơn
- Tự động hóa:
o Tự động xác định số lượng móng cọc và số cọc cần thiết tại mỗi móng (xác định mặt bằng móng cọc)
o Tự động xác lập các vị trí móng làm việc bất lợi nhất
o Tự động xác lập các tổ hợp tải bất lợi nhất tương ứng với mỗi vị trí móng
o Tự động xác lập phản lực đầu cọc bất lợi
o Tự động tính kết cấu theo trường hợp nội lực bất lợi nhất
- Các bước tính toán:
o Người dùng chọn vị trí & loại móng cọc cần tính kết cấu
o Kiểm tra khả năng chịu lực
o Tối ưu hóa kết cấu bằng việc điều chỉnh kích thước móng cọc hay thay đổi cốt thép
- In ấn
Phần mềm liên quan:
- Các chương trình phân tích kết cấu (SAP2000, Etab…)
- Chương trình tính lún móng cọc
Xem video hướng dẫn sử dụng
