Vẽ Mặt Bằng Móng Cọc
VẼ MẶT BẰNG MÓNG CỌC BTCT
Phần mềm: CD04-PilecapPlan.xlsm & CD04-PilecapPlan.dll
Áp dụng Tiêu chuẩn Việt Nam
Giới thiệu:
Phần mềm vẽ mặt bằng móng cọc bằng Excel là công cụ tiện ích giúp người dùng nhập số liệu bằng bảng tính Excel và xuất ra kết quả bằng bản vẽ Autocad.
Số liệu móng được nhập vào bảng tính Excel bằng các cách:
• Nhập số liệu trực tiếp / hoặc
• Thay thế các số liệu có sẵn / hoặc
• Nhập số liệu từ file dữ liệu
Hình ảnh minh họa trực quan thay đổi đồng thời theo số liệu nhập
Xuất bản vẽ Autocad:
• Tạo bản vẽ trực tiếp từ phần mềm trên Excel
• Tạo bản vẽ từ hàm Autolisp đọc file số liệu do chương trình tạo ra
• Bản vẽ được thực hiện bao gồm: mặt bằng móng cọc, mặt bằng đóng cọc, bảng thống kê móng cọc, bản thống kê cọc.

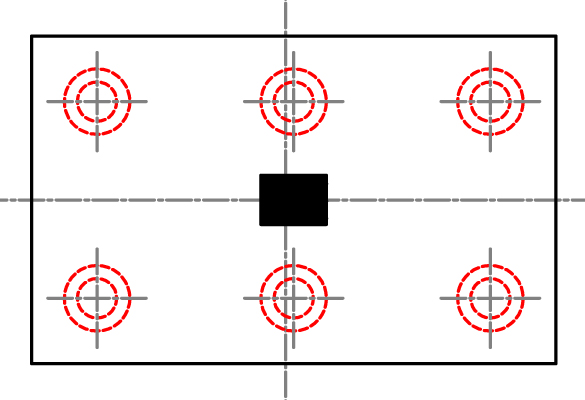

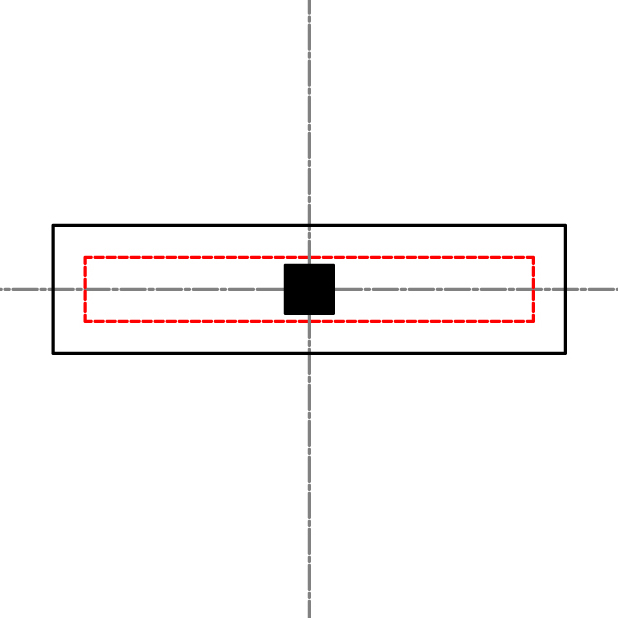

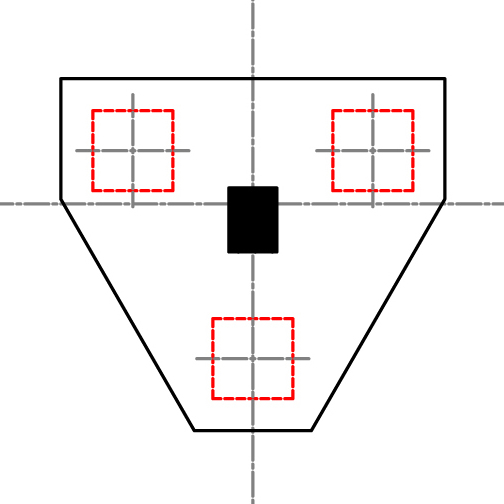

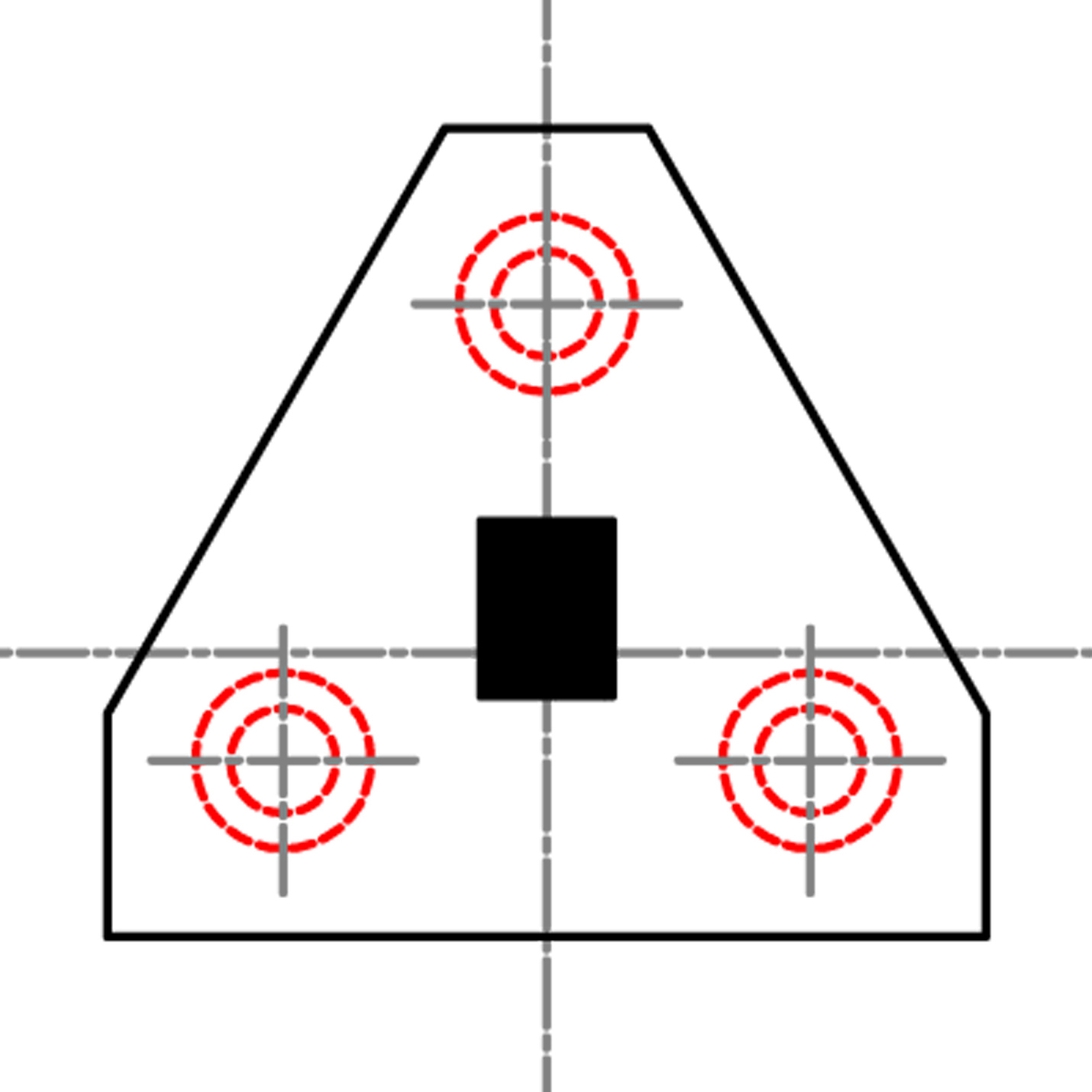

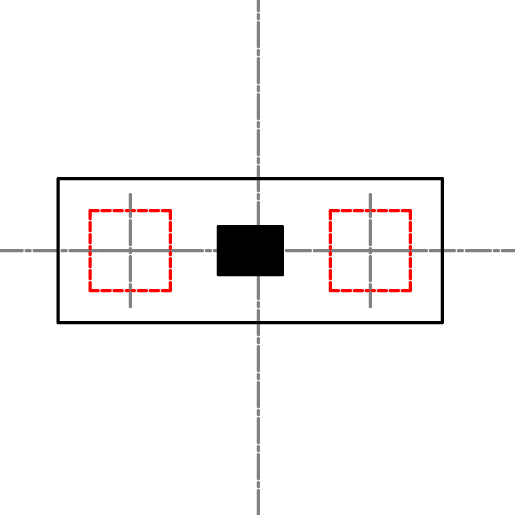

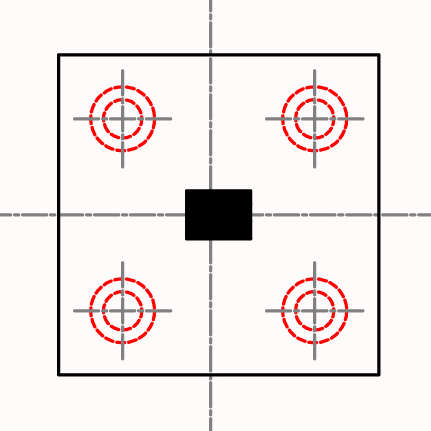

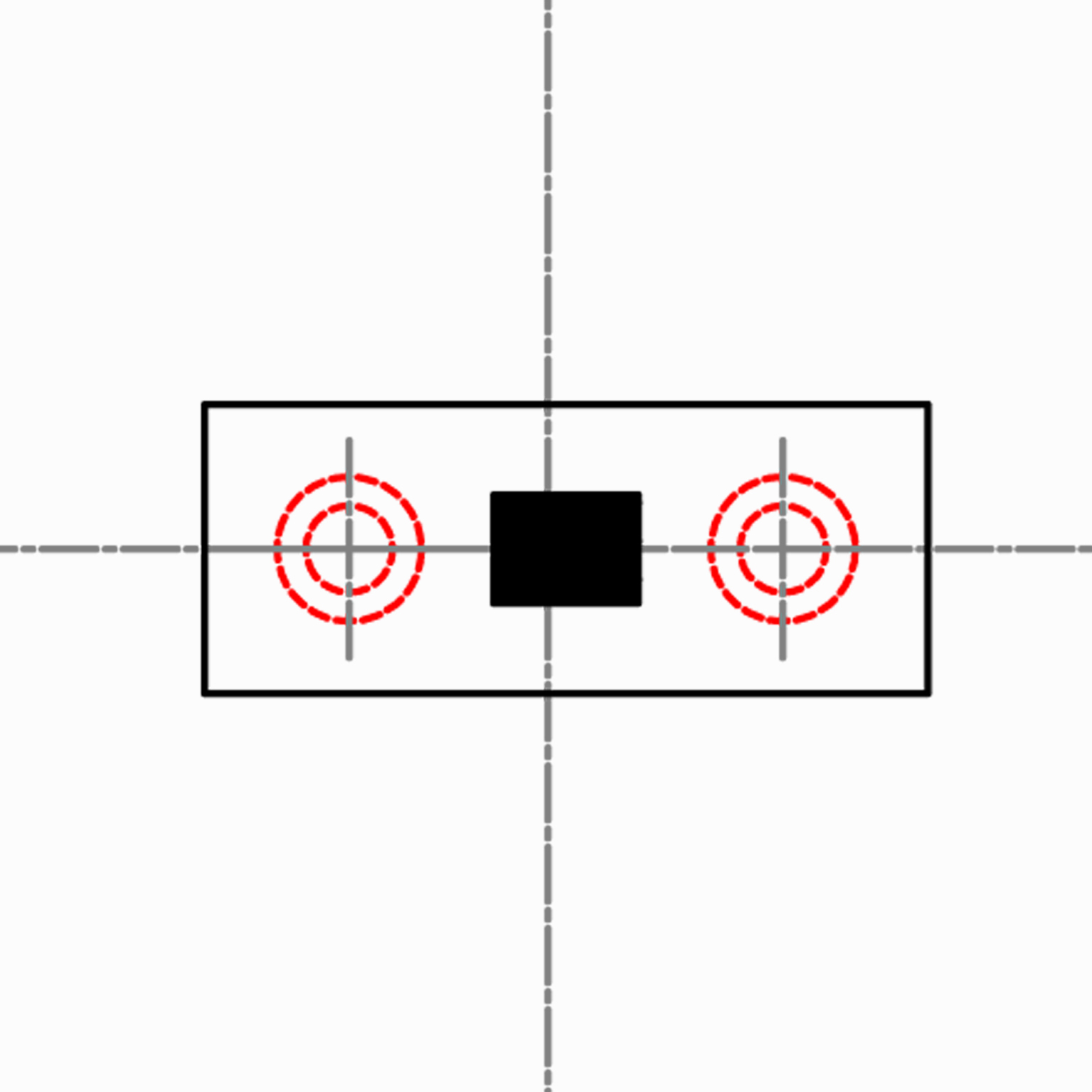

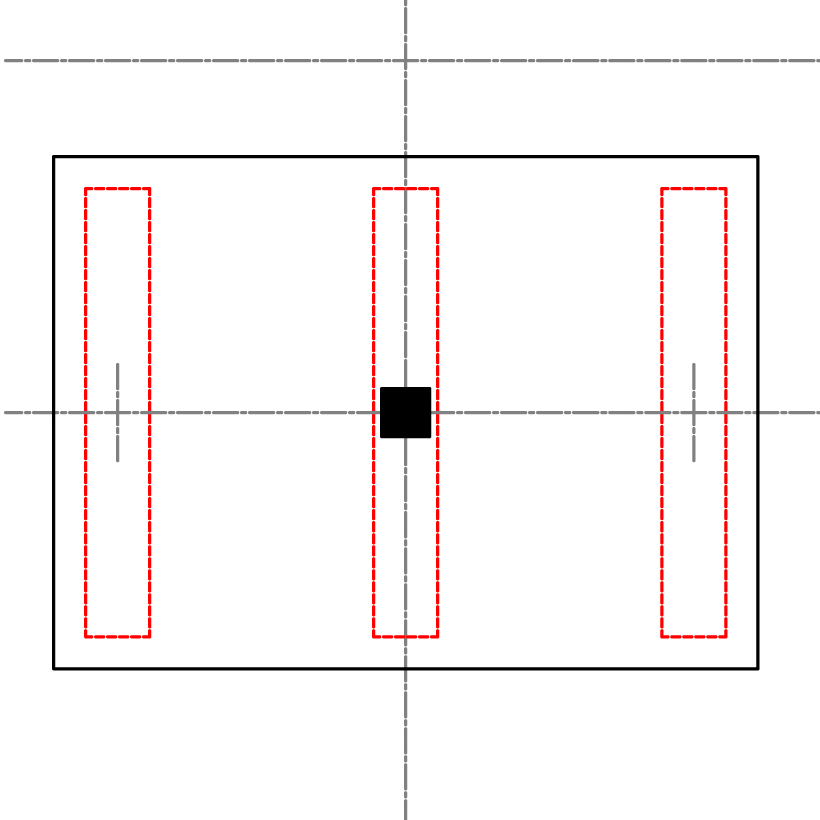

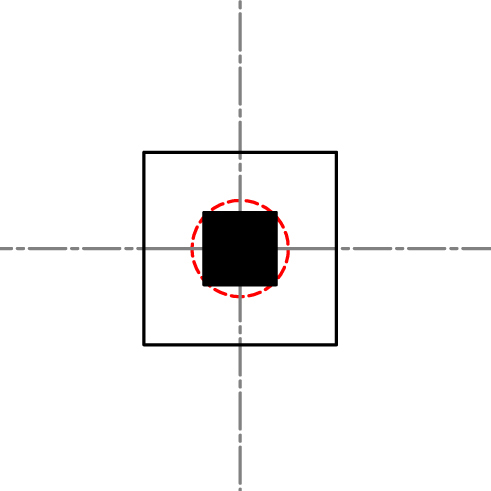

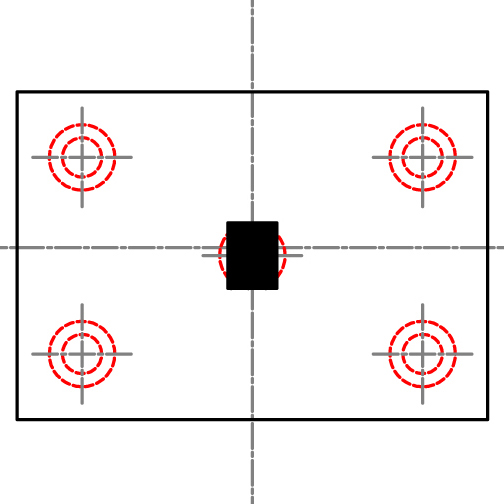

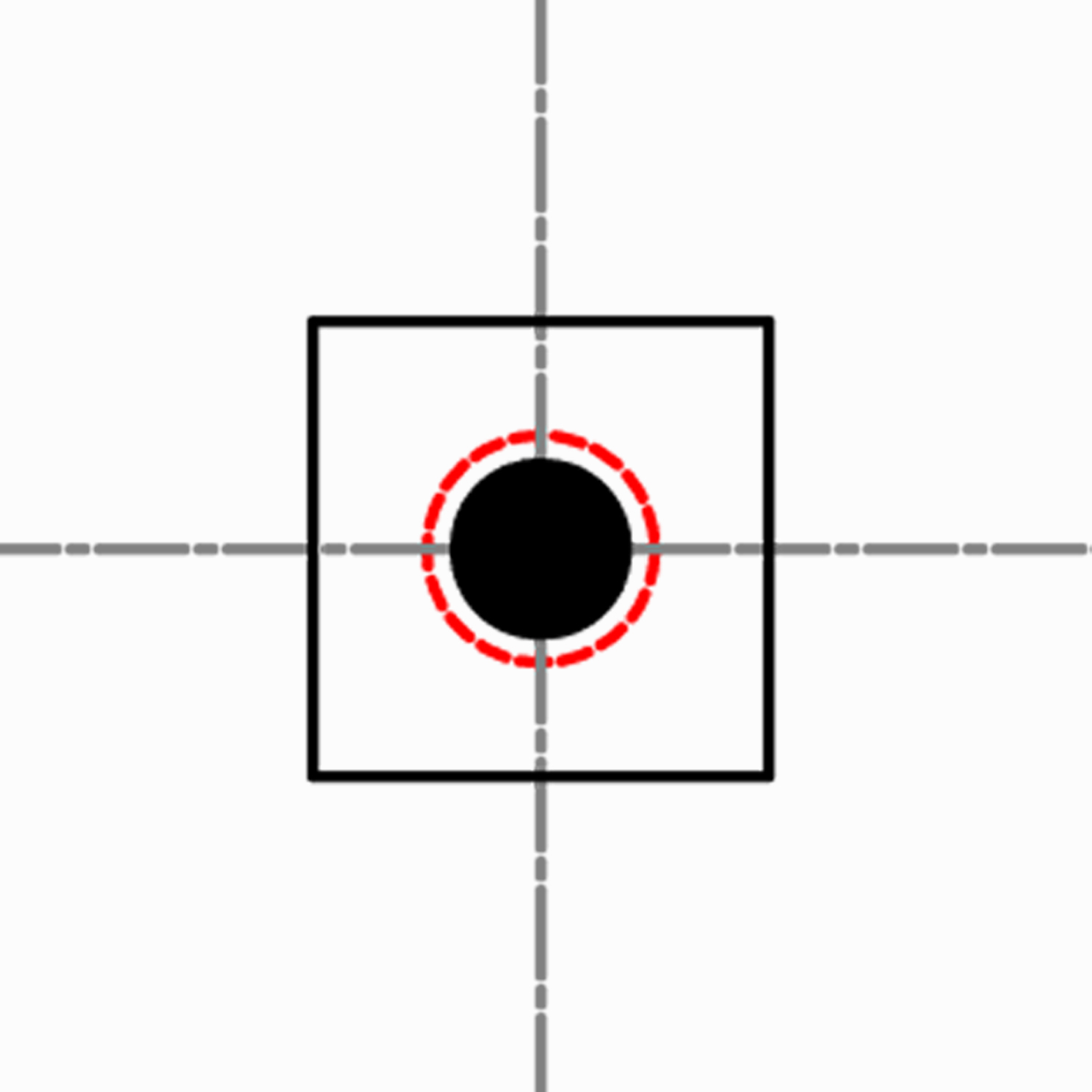

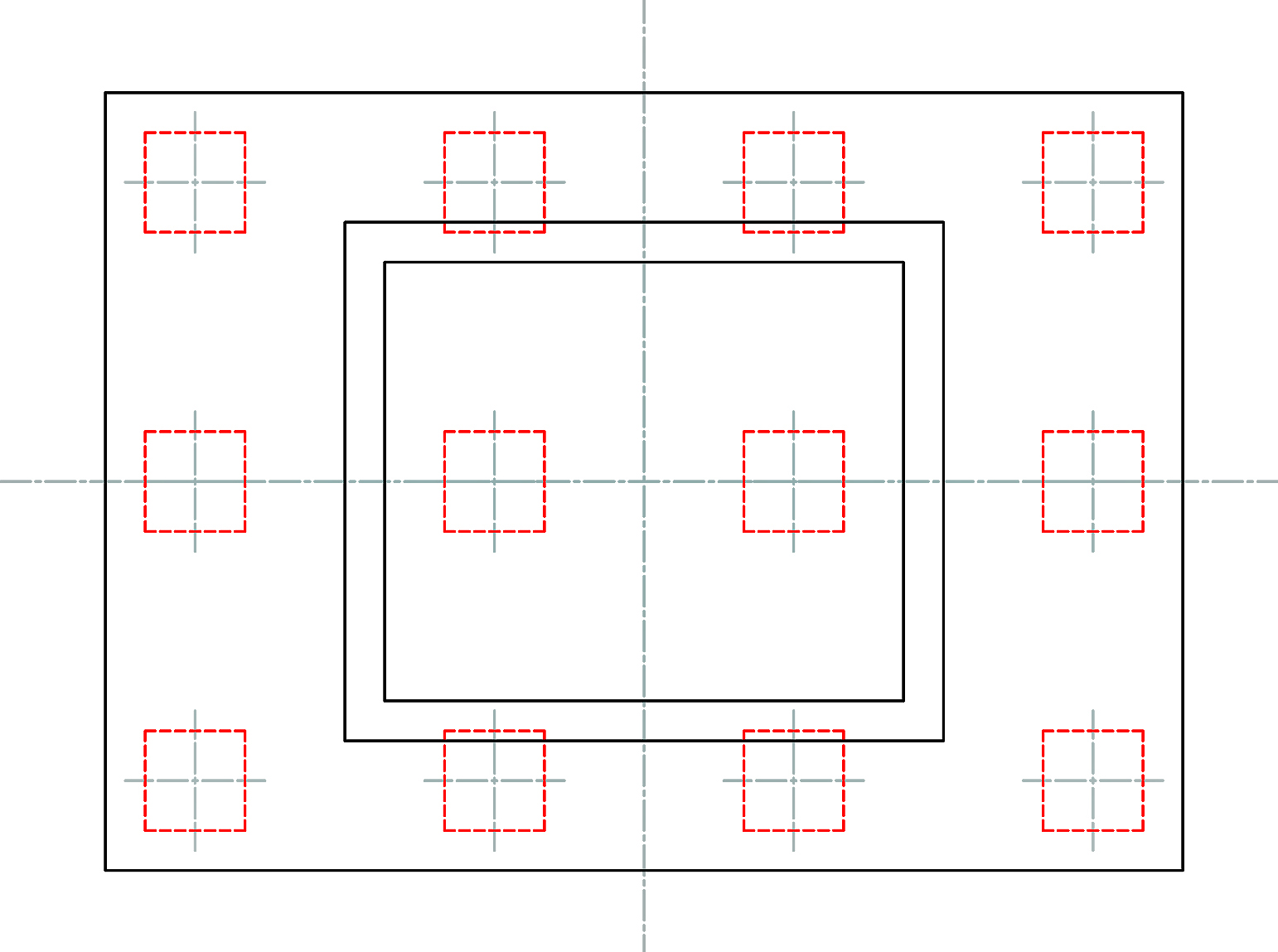

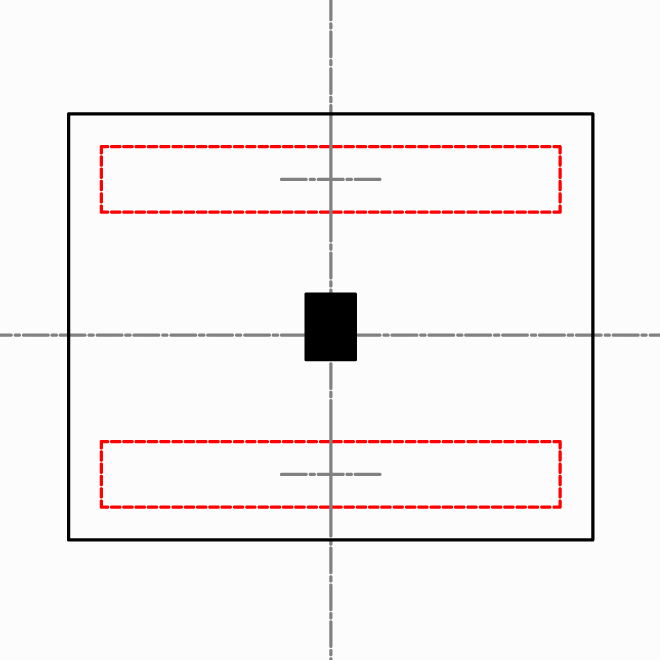

(Minh họa các loại móng được vẽ trong phần mềm)
|
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
MORE... |
Lưu trữ dữ liệu :
• Đọc / xuất file dữ liệu theo định dạng .txt
• Dữ liệu được lưu trữ theo định dạng file Excel (.xlsm)
• Dữ liệu được lưu trữ theo định dạng file text (.txt) giúp tiết kiệm bộ nhớ
• Lưu trữ dạng file bản vẽ acad để bàn giao hồ sơ thiết kế
Phần mềm dược xây dựng dựa trên giao tiếp giữa Excel và Autocad
Sử dụng đơn giản:
Nhập số liệu đơn giản
• Số liệu về cọc, móng cọc, cột (loại, số lượng, tiết diện…)
• Thay đổi số liệu về các móng cho lõi cứng
• Các tham số khác tùy theo bản vẽ.
Số liệu vẽ
• Số liệu do người dùng
• Số liệu từ bảng tính từ phần mềm tính móng cọc của CDF
Kiểm tra hình vẽ dễ dàng
In ấn
