QUI TRÌNH VẼ MẶT BẰNG MÓNG
- TỔNG QUAN
Mặt bằng móng là bản vẽ phổ biến cho các công trình nhà dân dụng ít tầng, thường tại các khu vực nền địa chất tốt. Bản vẽ mặt bằng móng căn cứ trên các số liệu kết quả thiết kế
• Bảng kết quả tính toán móng cọc dựa trên các số liệu kết quả phân tích nội lực mô hình kết cấu.
• Các bản vẽ kiến trúc & cơ điện liên quan
Bản vẽ mặt bằng móng thường được căn cứ trên số liệu tính toán chính xác kết hợp với các điều chỉnh vị trí cho phù hợp.
Bản vẽ mặt bằng móng gồm có:
• Bản vẽ mặt bằng bố trí móng
• Bảng thống kê móng
Qui trình đề xuất sau đây giúp công tác bản vẽ được thực hiện dựa trên việc nhập số liệu trực tiếp.

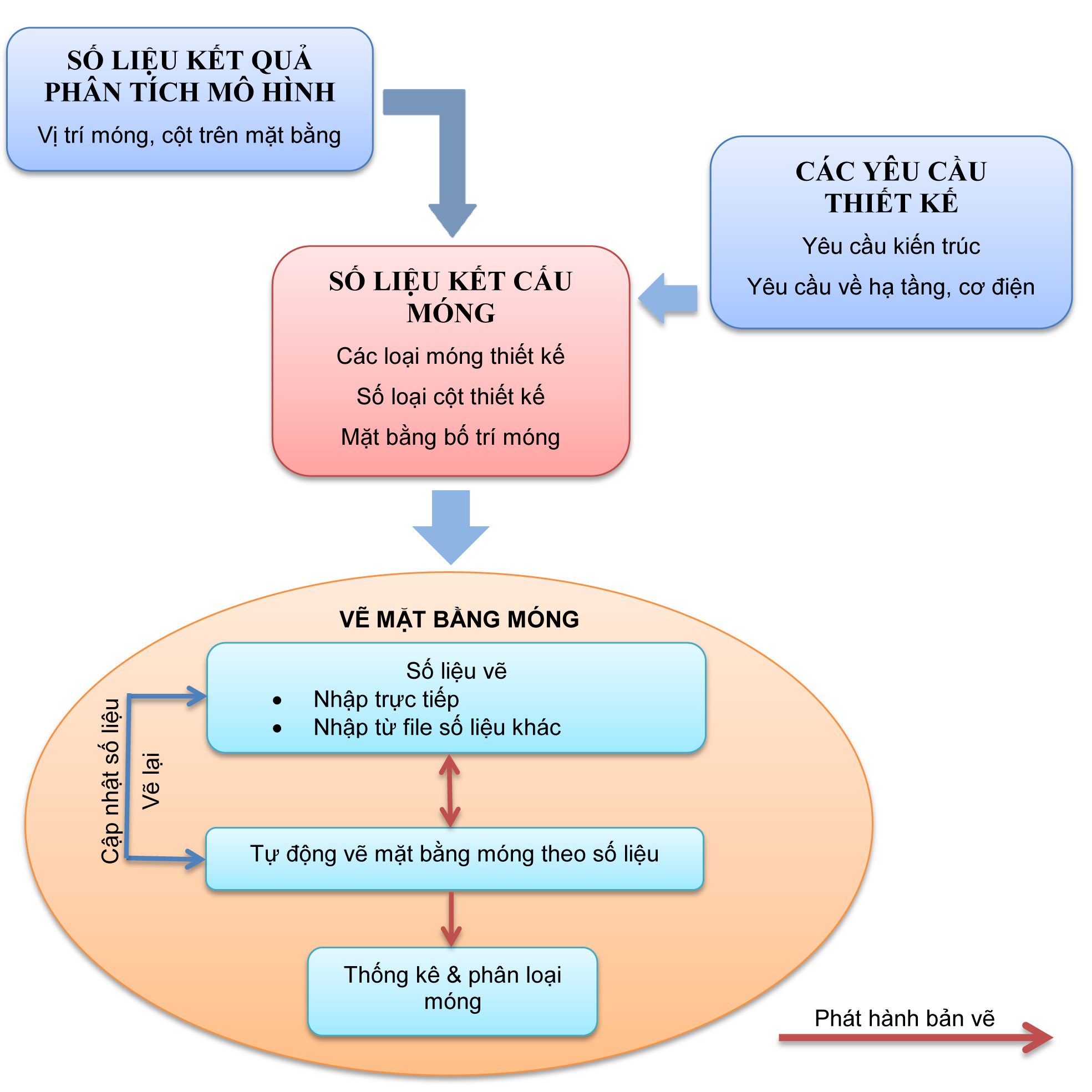

- QUI TRÌNH VẼ
Qui trình vẽ hướng đến việc vẽ kết cấu bằng các số liệu tính toán và các thông số cấu tạo
- ĐỀ XUẤT:
Áp dụng qui trình nhằm thực hiện bản vẽ mặt bằng móng theo hướng tự động hóa chi tiết bản vẽ và số liệu thiết kế.
TP HCM, 27/08/2016
Phần mềm liên quan: Vẽ mặt bằng móng bằng excel
