Tường Kè Đá
PHÂN TÍCH & TÍNH TOÁN TƯỜNG CHẮN ĐẤT BẰNG KHỐI XÂY
Phần mềm: VN085-MasonryRetainingWall.xlsm & VN085RockRWall.dll
Tiêu chuẩn: TCVN 5573:2011, TCVN 9362:2012, TCVN 9152:2012, TCVN 2737…
Giới thiệu:
Tường chắn đất bằng khối xây (tường kè đá) là dạng kết cấu khá phổ biến, sử dụng vật liệu địa phương, thường áp dụng cho các công trình bảo vệ bờ phù hợp với các dự án về giao thông, công trình sông biển, các dự án hạ tầng…
Tường kè đá có thể áp dụng
• Khu vực có nền đất tốt
• Khu vực có nền đất có khả năng chịu lực trung bình đến hơi yếu được gia cố nền đất bằng cừ tràm
Tính tường chắn đất bằng khối xây yêu cầu phải thực hiện theo trình tự
1) Tính ổn định tường chắn
• Kiểm tra ổn định trượt ngang
• Kiểm tra ổn định lật
• Kiểm tra ổn định trượt sâu
2) Tính kết cấu tường kè đá.
Chỉ kiểm tra khả năng chịu lực của kết cấu khối xây khi tường kè đá bảo đảm điều kiện ổn định.
3) Ước tính lún tường chắn.
4) Tính ổn định trượt cung tròn
Tính ổn định theo lý thuyết ổn định trượt cung tròn
Trong trường hợp nền đất được gia cố bằng cừ tràm, tính ổn định trượt cung tròn phải kể đến sự kháng trượt của cừ tràm trong đất nền bằng lực cắt qua cừ tràm.
Lực cắt cừ tràm được tính có giá trị nhỏ nhất trong các thành phần lực,
• Lực kháng cắt của thân gỗ hoặc lực kháng cắt theo đất nền
• Lực nhổ cừ
• Lực tuột cừ

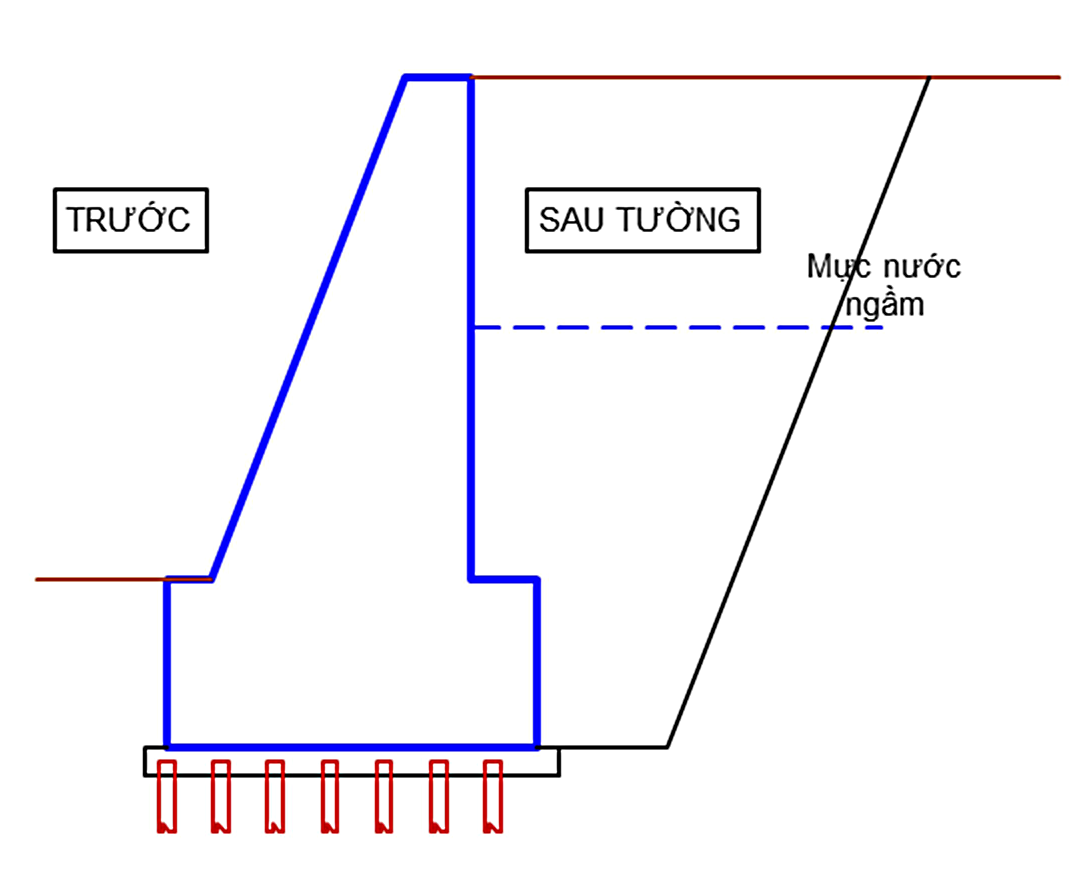

Mặt cắt tường kè đá trên nền cừ tràm
Khả năng chịu lực của thân gỗ cừ tràm lấy theo khả năng chịu lực của gỗ nhóm VII (thấp nhất)
Vật liệu được áp dụng:
• Gạch bê tông đặc và đá thiên nhiên cưa hoặc đẽo nhẵn
• Đá thiên nhiên cường độ thấp có hình dạng đều đặn
• Đá hộc đập thô
• Bê tông đá hộc
• Bê tông (không cốt thép)
Sử dụng đơn giản:
Nhập số liệu đơn giản theo trình tự:
• Số liệu về địa chất, mực nước & mực nước ngầm
• Số liệu về tải trọng ngoài
• Kích thước của các bộ phận tường kè đá
• Số liệu về cừ tràm (nếu có)
• Số liệu về hình dạng mặt đất
Hình ảnh giao diện thay đổi trực quan theo số liệu nhập
Các bước tính toán
• Tự động phân tích các lực tác dụng & tính ổn định
• Tự động kiểm tra khả năng chịu lực của kết cấu khối xây tường
• Kiểm tra ước tính lún cho phép
• Kiểm tra ổn định trượt cung tròn
• Thay đổi các thông số về kích thước để tối ưu hóa kết cấu
- In ấn
