QUI TRÌNH VẼ MÓNG ĐƠN BÊ TÔNG CỐT THÉP
- TỔNG QUAN
Vẽ móng đơn bê tông cốt thép (BTCT) là một phần công việc trong giai đoạn cuối cùng của quy trình thiết kế. Bản vẽ chi tiết móng đơn thường là các bản vẽ phổ biến, dễ dàng thực hiện. Bản vẽ móng đơn BTCT được thực hiện cho giai đoạn thiết kế kỹ thuật thi công, giai đoạn thiết kế thi công thường bao gồm các chi tiết bản vẽ như sau:
- - Bản vẽ mặt bằng bố trí móng đơn
- - Bản vẽ chi tiết móng đơn
- - Bảng thống kê & Bảng trọng lượng cốt thép
Các bản vẽ móng đơn được thực hiện dựa trên,
- - Số liệu của mô hình kết cấu được phân tích
- - Số liệu chi tiết của tính toán kết cấu móng đơn
- - Quyết định của kỹ sư thiết kế căn cứ theo các bản vẽ liên quan (kiến trúc, cơ điện, hạ tầng…)
Qui trình thiết kế sau đây là giải pháp đề xuất nhằm giới thiệu trình tự thực hiện dành cho kỹ sư thiết kế.

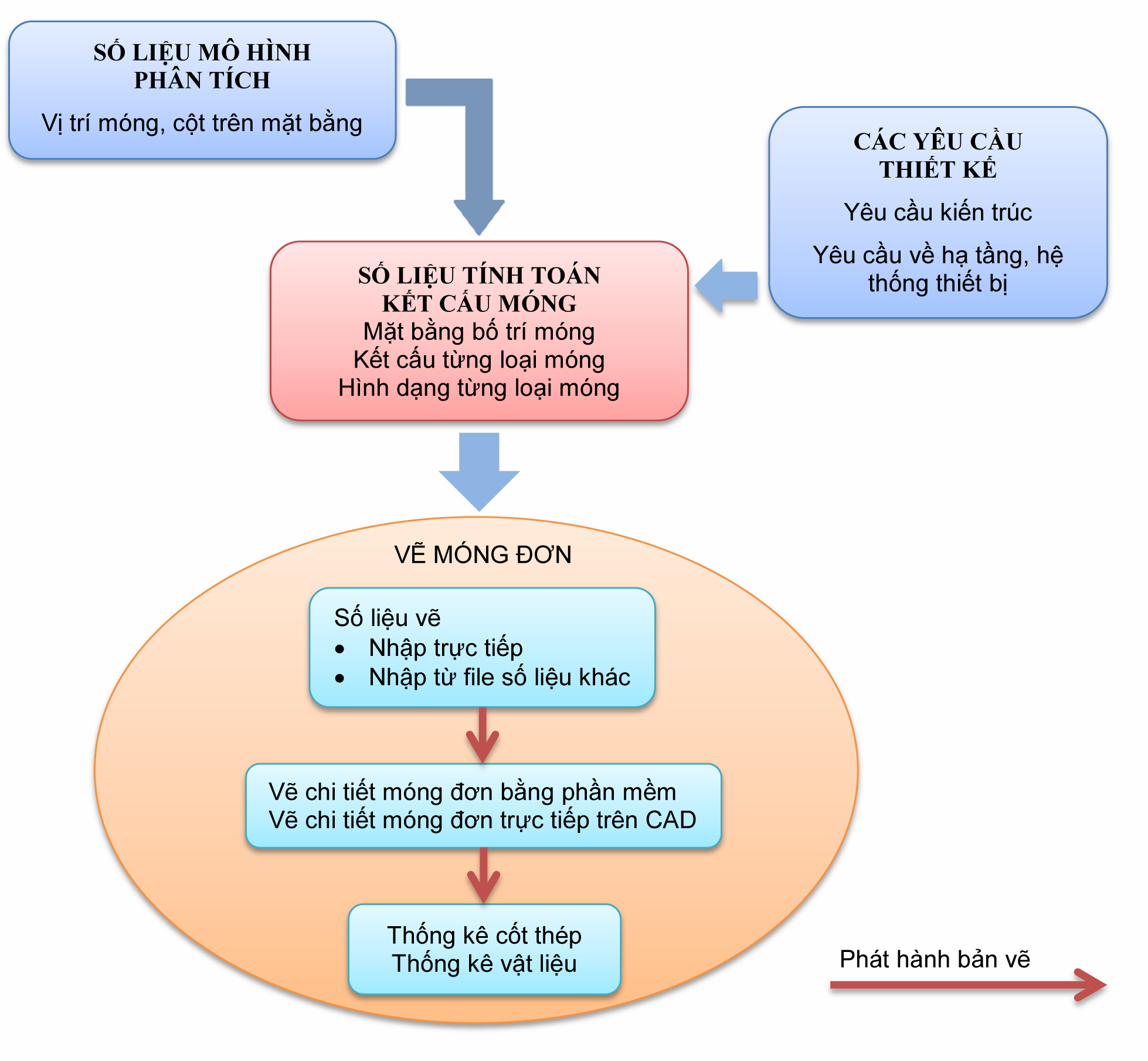

- QUI TRÌNH VẼ
Qui trình bao gồm các bước bắt buộc nhằm thực hiện bản vẽ kết cấu móng đơn chính xác và tối ưu hóa
-
ĐỀ XUẤT:
Áp dụng qui trình nhằm thực hiện bản vẽ móng đơn theo công cụ vẽ tự động hóa dựa trên công cụ cho phép giao tiếp từ số liệu kết quả tính toán đến bản vẽ chi tiết sau cùng.
TP HCM, 29/07/2016
