Kết Cấu BTCT

QUY TRÌNH TÍNH LÕI CỨNG BTCT

TIÊU CHUẨN THIẾT KẾ:

Tiêu chuẩn Việt Nam TCVN 5574-2018 – Kết cấu bê tông và bê tông cốt thép – Tiêu chuẩn thiết kế.

TỔNG QUAN:

Tính toán lõi cứng bê tông cốt thép bao gồm:

- Tính khả năng chịu uốn nén theo phương pháp sử dụng biểu đồ quan hệ giữa Lực dọc (N) và Momen (M) là phương pháp tính toán hiện đại phù hợp và tương ứng với các phương pháp tính toán lõi cứng theo các tiêu chuẩn quốc tế như tiêu chuẩn Anh Quốc (BS8110), Tiêu chuẩn Úc (AS 3600), Tiêu chuẩn Hoa kỳ (ACI 318)…

- Tính khả năng chịu cắt

Chú ý: không được sử dụng biểu đồ bao nội lực để tính kết cấu lõi cứng. Trong các tiêu chuẩn thiết kế, lõi cứng là cấu kiện chịu nén uốn nén không cần xét đến momen cộng thêm

Ưu điểm của phương pháp tính uốn nén theo biểu đồ N-M:

- Phương pháp trực quan thể hiện được khả năng chịu lực của lõi dựa trên tính chất của vật liệu chế tạo lõi như bê tông, cốt thép và tiết diện lõi cứng tính toán. Phương pháp cho phép kiểm tra chính xác khả năng chịu lực của lõi tương ứng với các trường hợp tổ hợp tải trọng bất lợi nhất. Nhờ đó dễ dàng tối ưu hóa khả năng chịu lực kết cấu.

- Tính toán đồng thời cho nhiều tổ hợp tải trọng bất lợi khác nhau. Do vậy cũng có thể tính toán đồng thời cho các đoạn lõi tại các tầng khác nhau.

Lõi cứng thường không kiểm tra trường hợp chịu uốn thuần túy.

QUI TRÌNH TÍNH TOÁN:

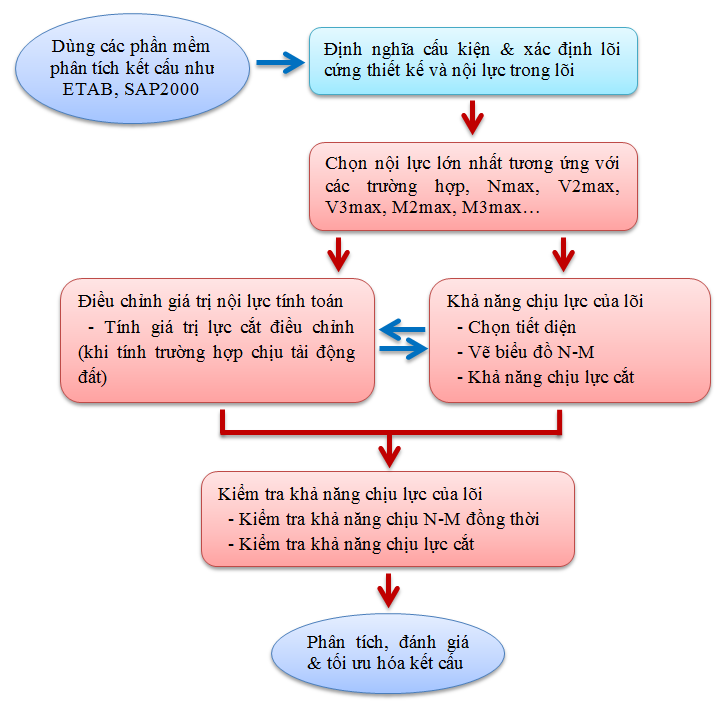

Thiết kế lõi bê tông cốt thép theo theo trình tự đề xuất như sau:

ĐỀ XUẤT:

Qui trình tính toán trên là qui trình chuẩn cho công tác thiết kế các kết cấu lõi cứng bê tông cốt thép

TP HCM, 29/02/2016

Phần mềm liên quan: Lõi cứng

Kinh nghiệm chia sẻ: Phương pháp tính kết cấu lõi thang máy BTCT
