TÍNH TOÁN LÕI CỨNG BTCT



Phần mềm: VN043-CoreWallDesign.xlsm & VN043.dll

                      Tiêu chuẩn áp dụng : TCVN 5574:2018



Giới thiệu:

Lõi cứng thường là kết cấu lõi thang máy cho các nhà cao tầng. Phần mềm tính toán thiết kế lõi cứng dựa trên kiểm tra khả năng chịu lực của lõi cứng theo biểu đồ quan hệ Lực dọc – moment (N-M). Tính kết cấu lõi cứng BTCT thường được yêu cầu kiểm tra khả năng chịu nén uốn đồng thời và kiểm tra khả năng chịu cắt

Nội lực dùng thiết kế lõi cứng bê tông cốt thép dựa trên kết quả phân tích nội lực của các phần mềm phân tích kết cấu như Etab

  • Chương trình tự động chọn lựa các tổ hợp tải trọng nguy hiểm nhất tác dụng lên lõi cứng, bao gồm các trường hợp:

  -  Khi lực nén lớn nhất Nmax

  -  Khi momen lớn nhất lần lượt theo các phương M2max, M3max, (lM2l + lM3l)max

  -  Khi lực cắt lớn nhất lần lượt theo các phương V2max, V3max, (lV2l + lV3l)max

  -  Không sử dụng biểu đồ bao nội lực

  • Kiểm tra khả năng chịu tải của lõi cứng tại các tầng khác nhau đồng thời
  • Kiểm tra khả năng chịu cắt



Hình dạng tiết diện lõi cứng thông thường là tiết diện hở (do tường có ô cửa cho thang máy). Tuy nhiên, cũng có trường hợp tường lõi cứng có tiết diện kín.

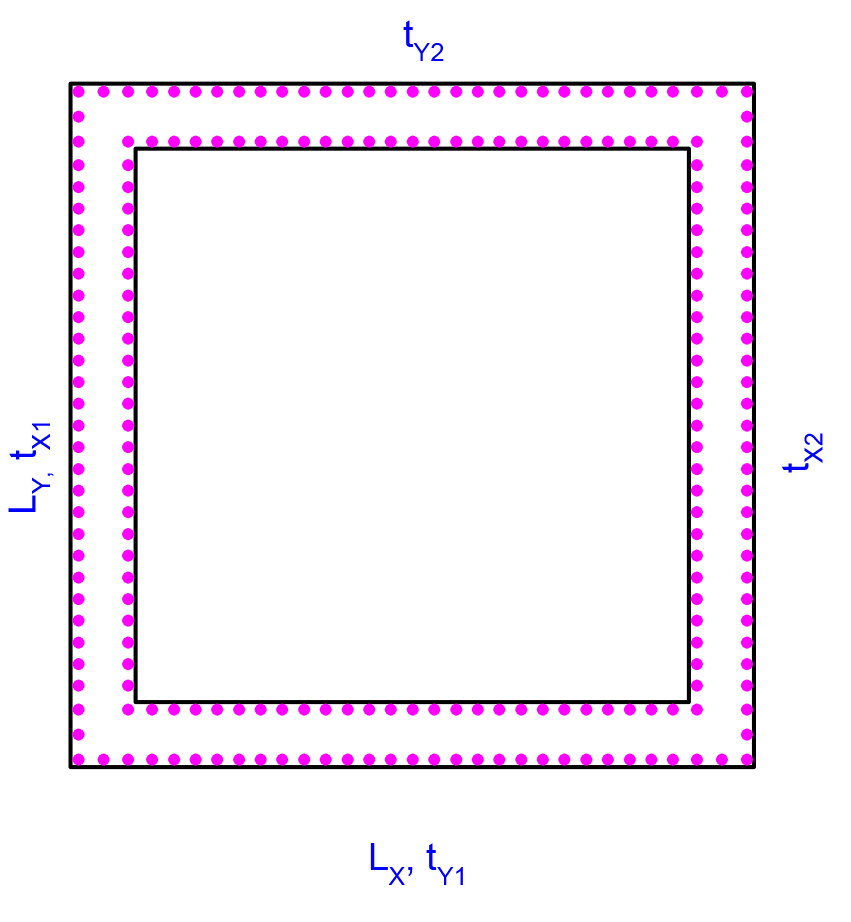

MẶT CẮT TƯỜNG TIẾT DIỆN KÍN

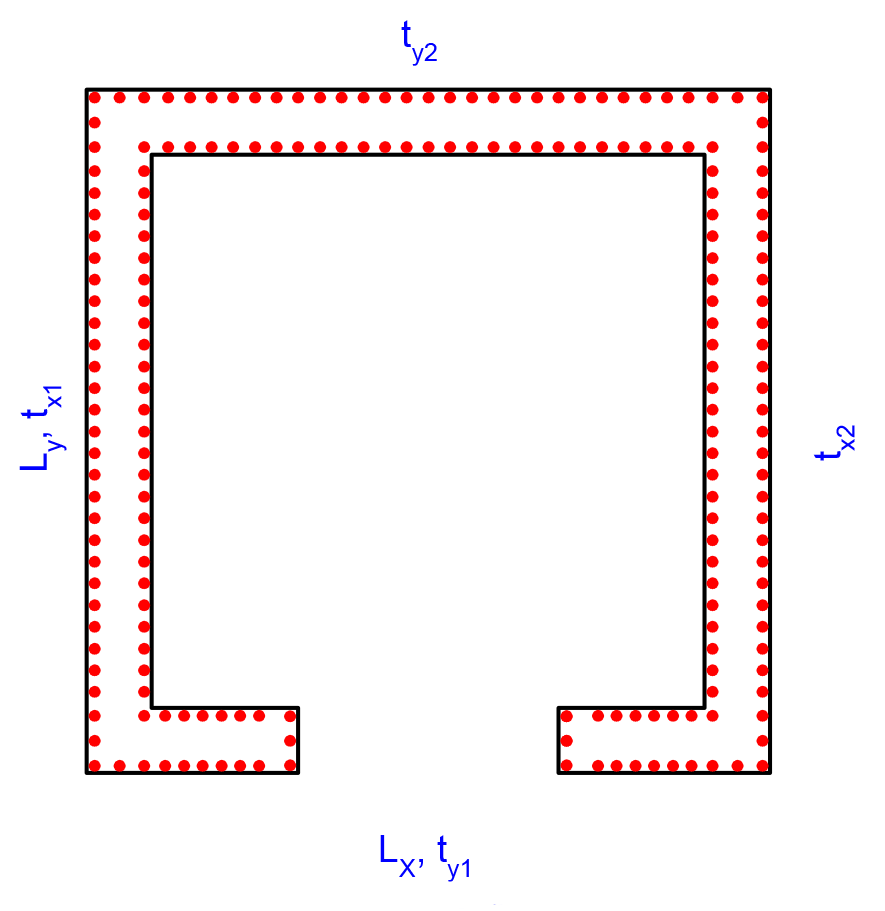

MẶT CẮT TƯỜNG TIẾT DIỆN HỞ



Chú ý: do cấu tạo của tường lõi cứng tiết diện hở, nội lực tính tiết diện hở được chọn giá trị lớn nhất tại chân tường cho mỗi tầng.



Sử dụng đơn giản:

  • Copy số liệu tính toán từ các phần mềm phân tích nội lực, bao gồm:

  -  Số liệu nội lực của tất cả các phần tử lõi cứng trong mô hình tính (cần định nghĩa phần tử pier trong Etab)

  -  Số liệu các tầng & cao độ

  -  Số liệu về mặt cắt tiết diện



  • Các bước tính toán

  -  Phần mềm tự động chọn tổ hợp nội lực bất lợi nhất tác dụng lên toàn bộ lõi cứng

  -  Phần mềm tự động kiểm tra lực cắt khuếch đại (khi tính lực động đất)



  • Kiểm tra khả năng chịu lực của lõi cứng & tối ưu hóa kết cấu:

  -  Đánh giá định lượng khả năng chịu lực của lõi cứng

  -  Thay đổi đường kính thép / số thanh thép để xác định khả năng chịu lực tối ưu



  • In ấn



Phần mềm liên quan:

-     Các chương trình phân tích kết cấu (ETab…)



          Video clip hướng dẫn sử dụng:







Dịch vụ hỗ trợ miễn phí:

-     Tạo và gán phần tử pier trong Etab





Bài viết liên quan:  Tính lõi cứng BTCT
