Công Nghệ Thiết Kế
PHÁC THẢO QUI TRÌNH CÔNG NGHỆ THIẾT KẾ KẾT CẤU NHÀ CAO TẦNG
- TIÊU CHUẨN THIẾT KẾ:
Tiêu chuẩn Việt Nam (TCVN) hiện hành, bao gồm các tiêu chuẩn chính:
- Tiêu chuẩn về tải trọng (tải trọng gió, tải trọng động đất…)
- Tiêu chuẩn về vật liệu (kết cấu bê tông, kết cấu thép…)
- Tiêu chuẩn về nền móng
- Tiêu chuẩn về thiết kế kết cấu
- TỔNG QUAN:
Thiết kế kết cấu nhà cao tầng là bài toán tổng hợp các tính toán về thiết kế kết cấu và nền móng công trình. Quá trình thiết kế đòi hỏi sự tương tác của không chỉ giữa các kỹ sư nền móng và kỹ sư kết cấu mà còn đòi hỏi sự kết hợp chặt chẽ của tất cả các thành viên tham gia quá trình thiết kế.
Các thành viên tham gia thực hiện công tác thiết kế nhà cao tầng:
- Chủ đầu tư / Đại diện của Chủ đầu tư
- Kiến trúc sư
- Kỹ sư kết cấu
- Kỹ sư nền móng / địa chất
- Kỹ sư hệ thống điện / dịch vụ điện
- Kỹ sư hệ thống cơ khí / dịch vụ cơ khí
- Kỹ sư hệ thống cấp thoát nước & dịch vụ nước
- Các kiến trúc sư chuyên ngành khác (cảnh quan, ngoại thất…)
- Các kỹ sư chuyên ngành khác (thông tin liên lạc, môi trường, phòng chữa cháy…)
Khuynh hướng chung của thế giới nhằm tạo sự phát triển cho ngành xây dựng, trong quá trình thiết kế rất cần thiết có sự tham gia của các nhà thầu xây dựng có chuyên môn đặc biệt (các nhà thầu chuyên về nền móng, kết cấu bê tông đúc sẵn lắp ghép, kết cấu bê tông dự ứng lực…)
Phác thảo qui trình như bên dưới đây nhằm chỉ liệt kê các bước chính trong quá trình thiết kế kết cấu công trình nhà cao tầng trong giai đoạn thiết kế kỹ thuật (development design).
- QUI TRÌNH THIẾT KẾ:

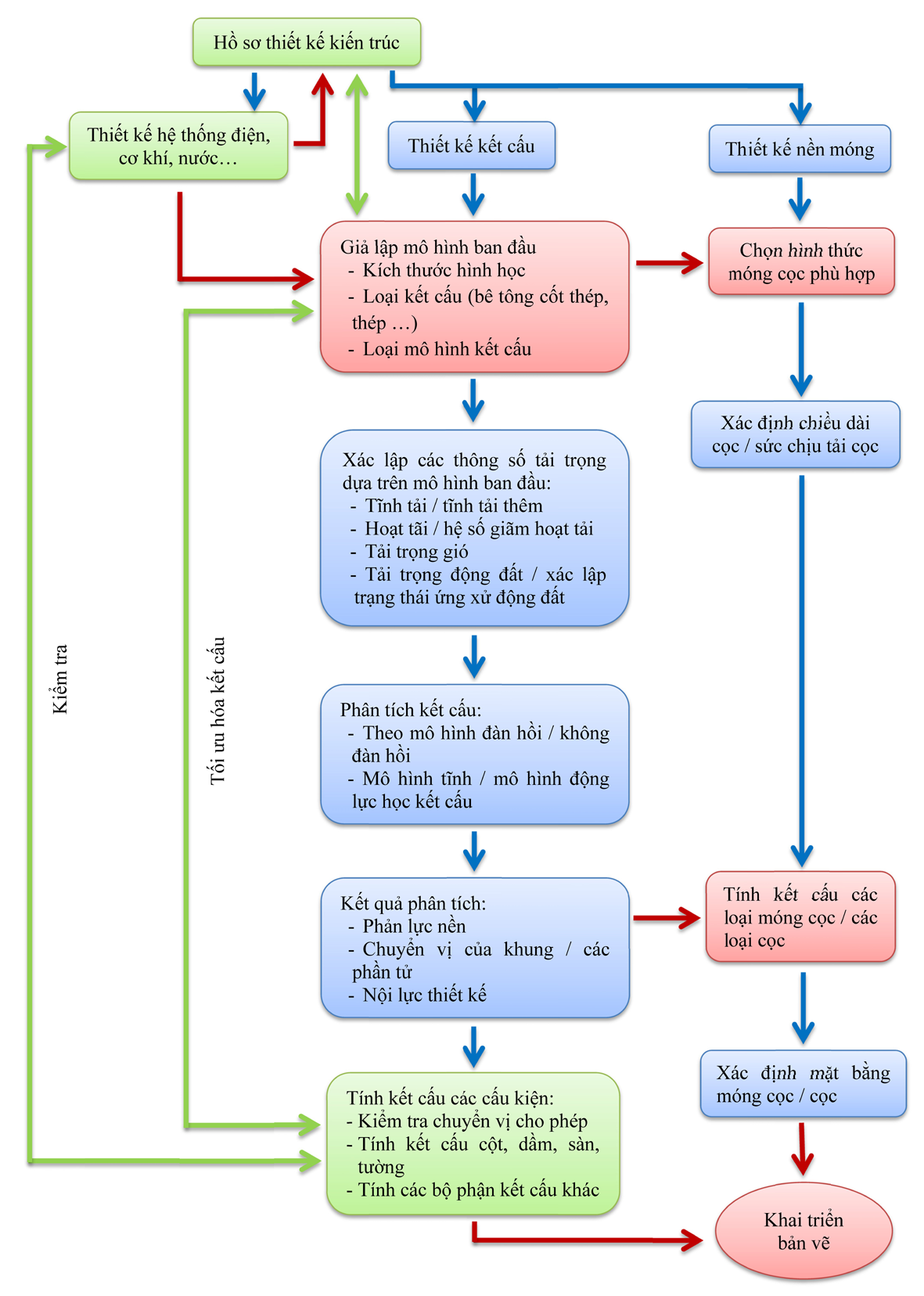

Qui trình thiết kế kết cấu nhà cao tầng giai đoạn thiết kế kỹ thuật đề xuất như sau:
- ĐỀ XUẤT:
Qui trình trên được đề xuất áp dụng cho cho các công trình nhà cao tầng thấp hơn 40 tầng.
Xem thêm các qui trình về tính toán tải trọng gió động, tải trọng động đất
TPHCM, 04/09/2015
