QUY TRÌNH TÍNH TOÁN CỐT THÉP DẦM BÊ TÔNG CỐT THÉP
- TIÊU CHUẨN THIẾT KẾ:
Tiêu chuẩn Việt Nam TCVN 5574-2018 – Kết cấu bê tông và bê tông cốt thép – Tiêu chuẩn thiết kế.
- TỔNG QUAN:
Tính toán dầm bê tông cốt thép theo các trường hợp tổ hợp tải trọng bất lợi nhất bao gồm:
- Momen uốn lớn nhất tại mặt cắt tính toán
- Lực cắt lớn nhất tại mặt cắt tính toán
- Momen xoắn nhất tại mặt cắt tính toán
Thông thường, số tổ hợp tải trọng tính đối với trường hợp tính dầm khá nhiều nên việc chọn lựa nội lực tại mỗi mặt cắt tính toán là tốn nhiều công sức. Các qui trình tính toán đang phổ biến thường chọn biểu đồ bao nội lực nhằm giảm thiểu công sức tính toán. Điều này thường dẫn đến dầm thiết kế rất lãng phí mà không phản ánh đúng bản chất làm việc thực tế của dầm. Các tiêu chuẩn nước ngoài không cho phép dùng biểu đồ bao nội lực trong tính toán thiết kế cốt thép dầm
Các qui trình tính toán đang dùng trong công tác thiết kế tại Việt Nam thường bỏ qua việc tính toán uốn- xoắn trong cấu kiện. Điều này không phàn ánh đúng thực tế việc cốt thép chính trong dầm vừa phải bảo đảm chịu uốn, vừa phải bảo đảm chịu xoắn. Tại mặt cắt tính toán, khi cấu kiện chịu xoắn, khả năng chịu momen uốn giảm thiểu đáng kể.
Chúng tôi đề xuất qui trình tính toán cốt thép dầm:
- Tính toán cốt thép dầm dựa trên khả năng chịu lực tại mỗi mặt cắt, trên cơ sở so sánh với các giá trị nội lực lớn nhất xảy ra đồng thời tại mặt cắt đó mà không sử dụng biểu đồ bao nội lực.
- Phương pháp trực quan giúp kiểm tra khả năng chịu lực chính xác của cấu kiện, nhờ đó dễ dàng tối ưu hóa khả năng chịu lực của kết cấu
- Tính toán đồng thời cho tất cả các dầm khác nhau trên cùng một sàn.
- QUI TRÌNH TÍNH TOÁN:

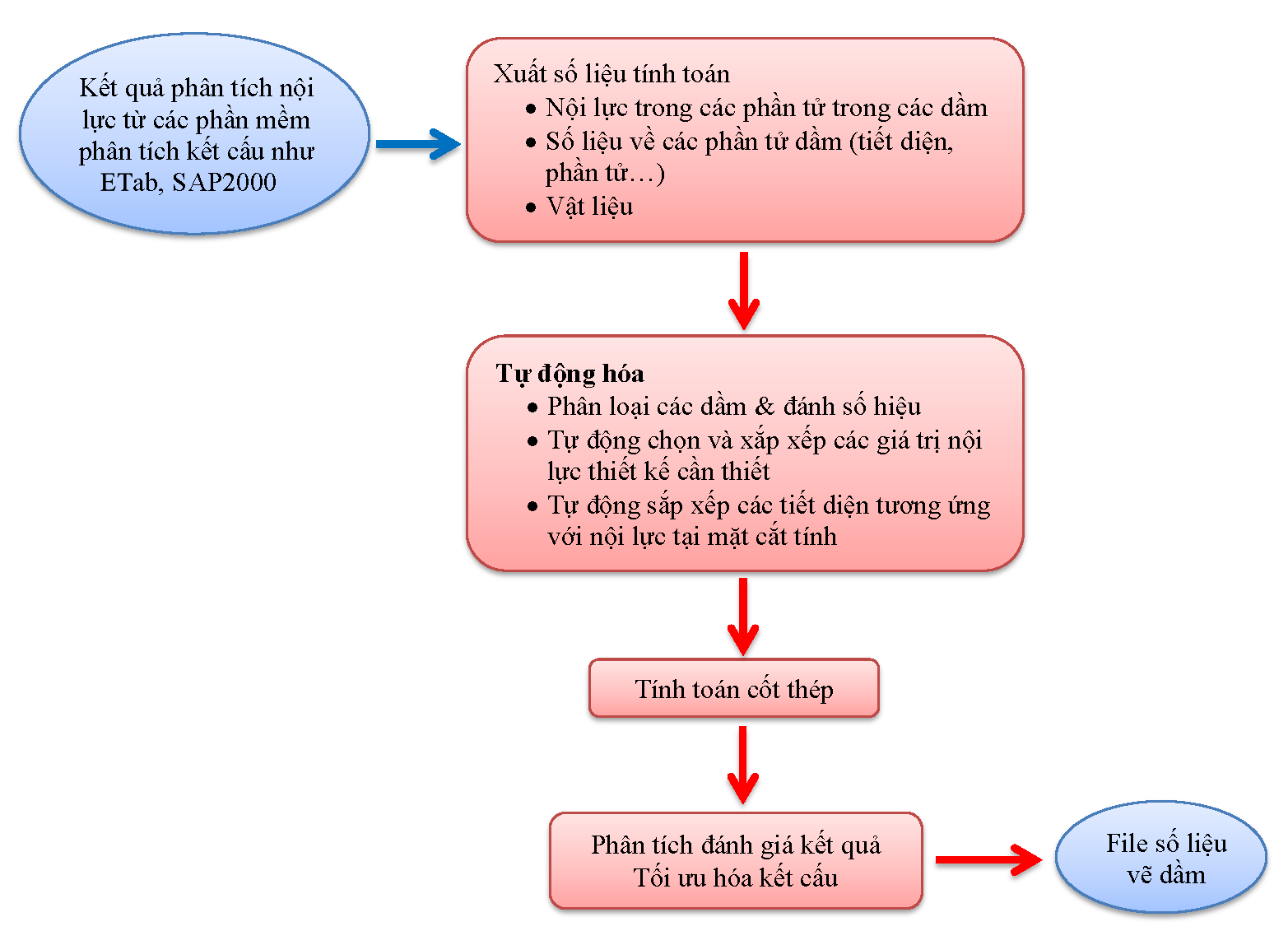

Thiết kế dầm bê tông cốt thép theo trình tự như sau:
- ĐỀ XUẤT:
Qui trình tính toán trên là qui trình chuẩn cho công tác thiết kế các cấu kiện bê tông cốt thép chịu uốn, chịu cắt và chịu xoắn đồng thời
TP HCM, 28/05/2015
Phần mềm liên quan: Cốt thép dầm, Cốt thép dầm chọn
