Trụ Cầu 3
PHÂN TÍCH, TÍNH KẾT CẤU TRỤ CẦU BTCT LOẠI 3
Phần mềm: VN507-BridgePier03.xlsm & VN507BrPier3.dll
Tiêu chuẩn: TCVN 11823-Các phần-2017, TCVN 9362:2012, TCVN 10304:2025, TCVN 5574:2018, TCVN 2737…
Giới thiệu:
Trụ cầu móng cọc đài thấp là dạng kết cấu thường được áp dụng trong các công trình giao thông đô thị. Kết cấu trụ cầu móng cọc đài thấp được áp dụng phù hợp cho tất cả công trình trên nền đất yếu cũng như nền địa chất tốt.
Phần mềm tính trụ cầu loại 3 VnBrPier3 là giải pháp thiết kế cho dạng trụ cầu móng cọc đài thấp, áp dụng cho các cầu vượt trong đô thị (cầu cạn). Phần mềm tính trụ cầu loại 3 cung cấp giải pháp tính toán thiết kế kết cấu trụ cầu bằng bê tông cốt thép
> Phân tích chi tiết các tải trọng tác dụng, bao gồm:
o Tĩnh tải, bao gồm tải chính (dầm cầu, các lớp phủ…) và các bộ phận phụ (tải lan can, giải phân cách…)
o Hoạt tải / hoạt tải xe
o Tải trọng dòng chảy
o Tải trọng gió
o Áp lực / phản lực ngang của đất nền
> Phân tích nội lực kết cấu – Phân tích tĩnh học công trình
> Phân tích trụ cầu chịu tải trọng động đất – Phân tích động lực học kết cấu
> Phân tích nội lực trong đài cọc, thân trụ và dầm mũ
> Xác lập nội lực bất lợi & tính toán cốt thép cho đài cọc, dầm mũ & thân trụ
Tùy theo điều kiện áp dụng thực tế, trụ cầu cạn có các dạng kết cấu điển hình khác nhau, bao gồm:
> Trụ cầu dạng Pi
> Trụ cầu dạng thân rộng
> Trụ cầu dạng thân hẹp

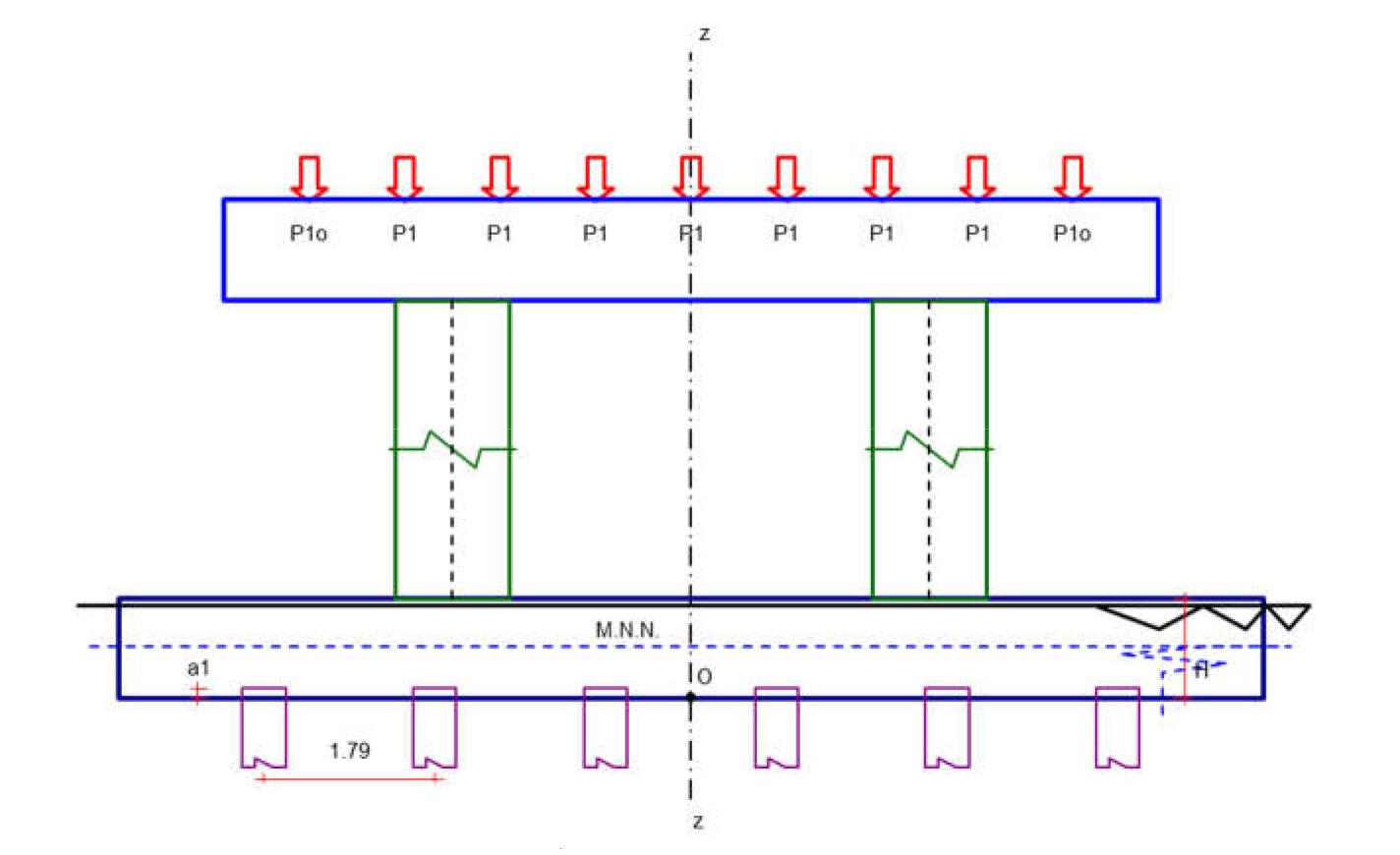

Dạng trụ cầu Pi

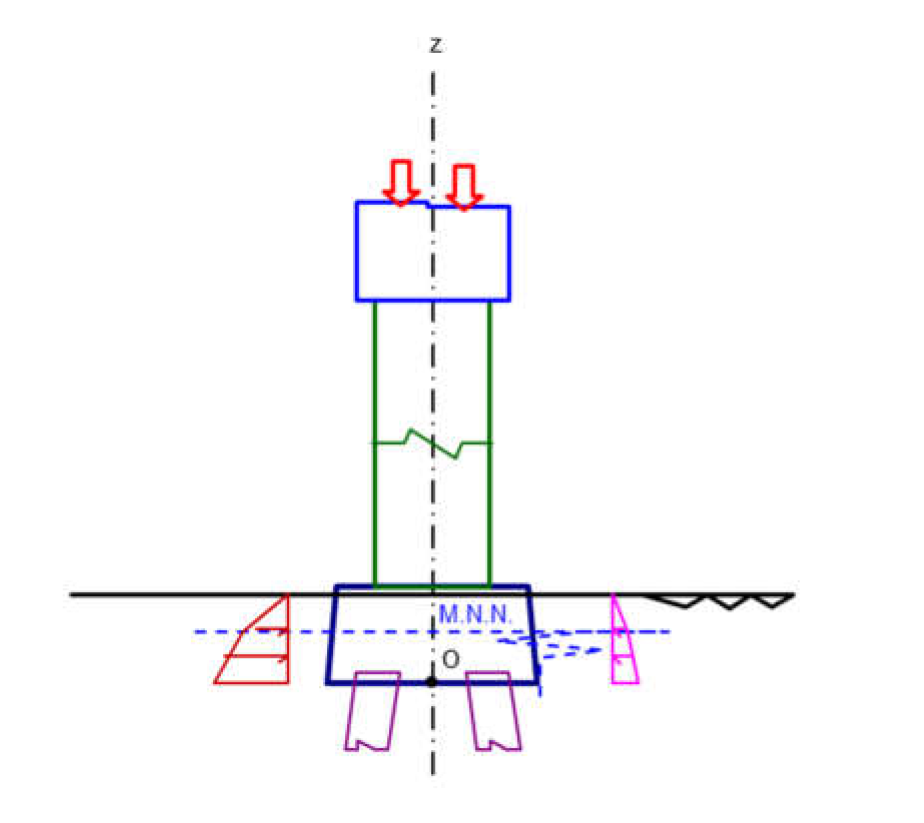

Minh họa mặt cắt ngang trụ & áp lực đất
Phương pháp phân tích kết cấu: kết hợp cả 2 phương pháp tính hiện đại là phương pháp ma trận và phương pháp phần tử hữu hạn.
Mô hình phân tích: mô hình móng cọc đài thấp có xét đến các trường hợp:
> Nền lò xo theo 2 phương
> Nền lò xo theo phương x, nền cứng theo phương y
> Bỏ qua độ cứng nền
> Nền cứng theo cả 2 phương
Lưu ý: Phần mềm sử dụng Phổ phản ứng theo Tiêu chuẩn Việt Nam TCVN 9386-2012 - Thiết kế công trình chịu động đất. Các kỹ sư xem xét quyết định khi sử dụng.
Sử dụng đơn giản:
Dựa trên số liệu được tích hợp sẵn trong phần mềm, nhập số liệu thiết kế lần lượt :
• Xác lập tĩnh tải
• Tùy chọn loại dầm tiền chế, tính tĩnh tải, hoạt tải và hoạt tải xe
• Tùy chọn loại cọc thiết kế
• Tùy chọn hình dạng, tiết diện trụ cầu bao gồm đài cọc, thân trụ và dầm mũ
• Xác lập các tải trọng gió và dòng chảy theo kích thước và hình dạng trụ cầu
• Tùy chọn thiết kế công trình chịu động đất
• Tải trọng & tổ hợp tải / hoặc tổ hợp các đáp ứng cực trị
Hình ảnh giao diện thay đổi trực quan theo số liệu nhập
Các bước tính toán
• Tự động phân tích & xác lập mô hình kết cấu phù hợp để xác lập kết quả
o Chuyển vị bất lợi của hệ kết cấu & kiểm tra chuyển vị cho phép
o Phản lực cọc bất lợi nhất tương ứng với các tổ hợp tải
o Nội lực bất lợi trong móng cọc
o Nội lực bất lợi trong thân trụ
o Nội lực bất lợi trong dầm mũ
• Tính kết cấu móng cọc bao gồm tính cốt thép & kiểm tra khả năng chịu lực
• Tính kết cấu dầm mũ bao gồm tính cốt thép & kiểm tra khả năng chịu lực
• Tính kết cấu thân trụ chịu uốn nén theo biểu đồ N-M
• Dễ dàng thay đổi kích thước, tiết diện và cốt thép để tối ưu hóa kết cấu
- In ấn
