VẼ MÓNG CỌC BTCT
Phần mềm: CD05-Pilecap.xlsm & CD05Pilecap.dll
Áp dụng Tiêu chuẩn Việt Nam
Giới thiệu:
Phần mềm vẽ móng cọc bê tông cốt thép (BTCT) bằng Excel là công cụ tiện ích giúp người dùng nhập số liệu bằng bảng tính Excel và xuất ra kết quả bằng bản vẽ Autocad.
Số liệu móng cọc được nhập vào bảng tính Excel bằng các cách:
• Nhập số liệu trực tiếp / hoặc
• Thay thế các số liệu có sẵn / hoặc
• Nhập số liệu từ file dữ liệu
Hình ảnh móng minh họa trực quan thay đổi đồng thời theo số liệu nhập giúp người dùng kiểm tra hình vẽ
Xuất bản vẽ Autocad:
• Tạo bản vẽ trực tiếp từ phần mềm trên Excel
• Tạo bản vẽ từ file số liệu do chương trình tạo ra
• Bản vẽ thiết kế bao gồm chi tiết kết cấu móng cọc, bao gồm bảng thống kê thép

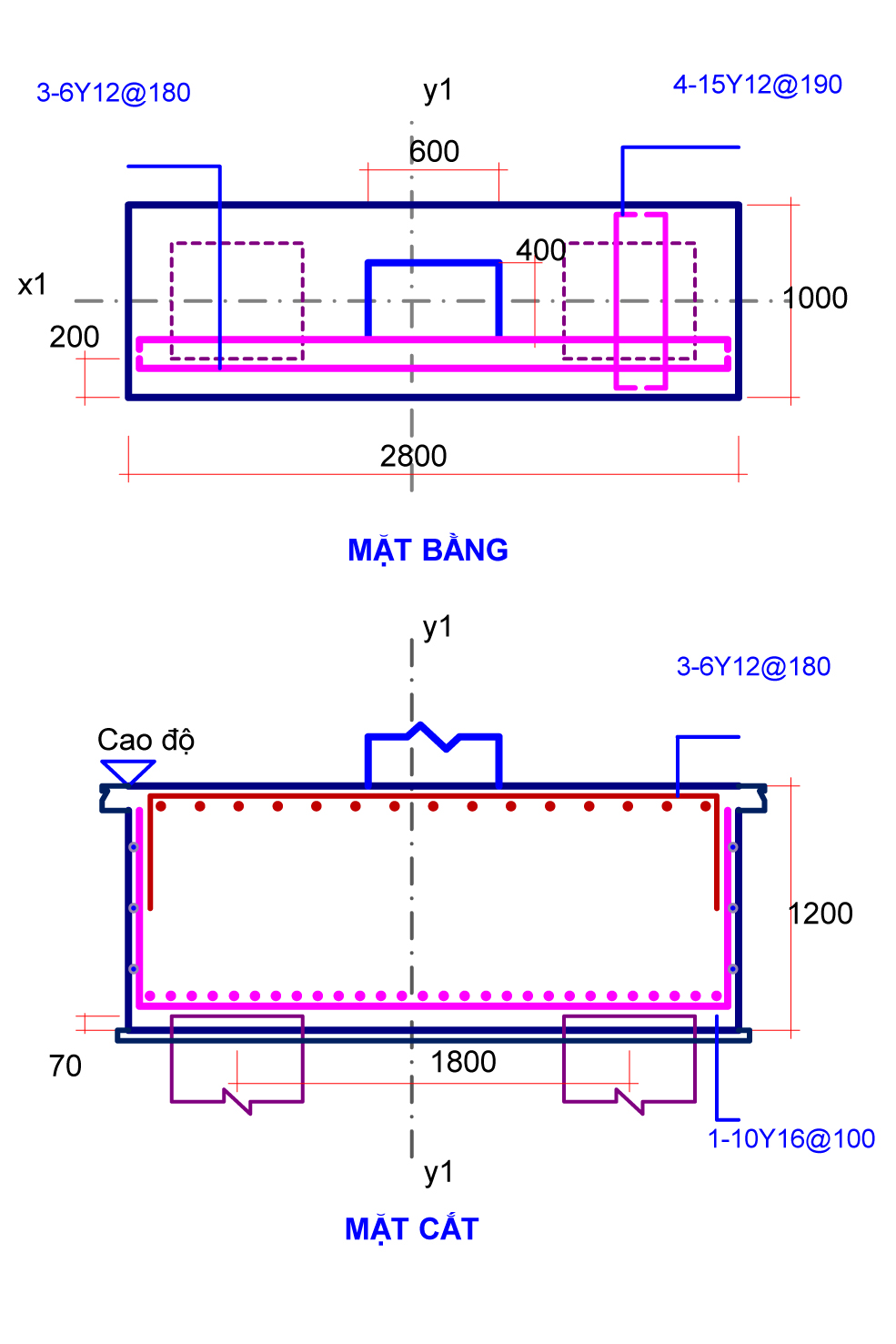

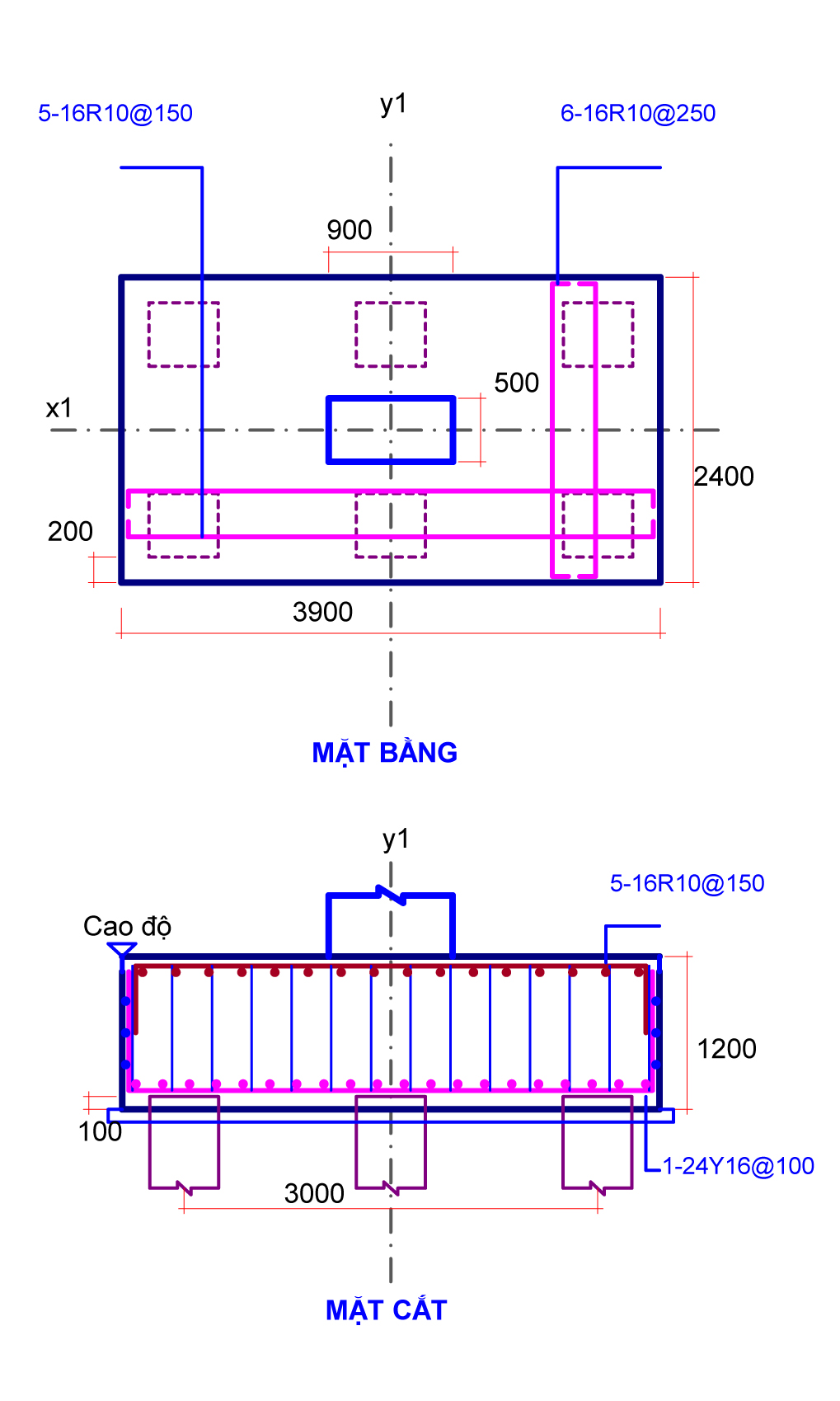

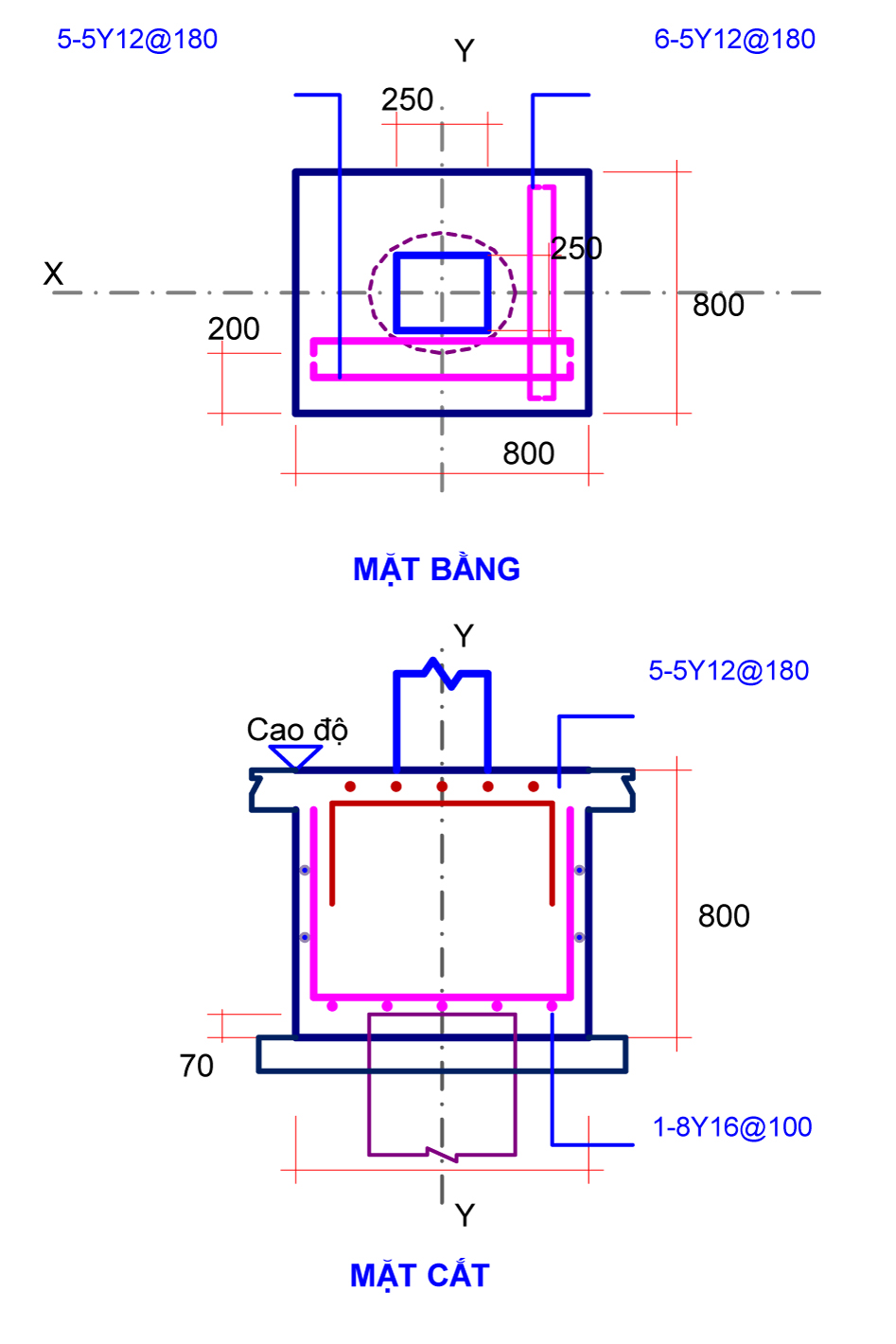

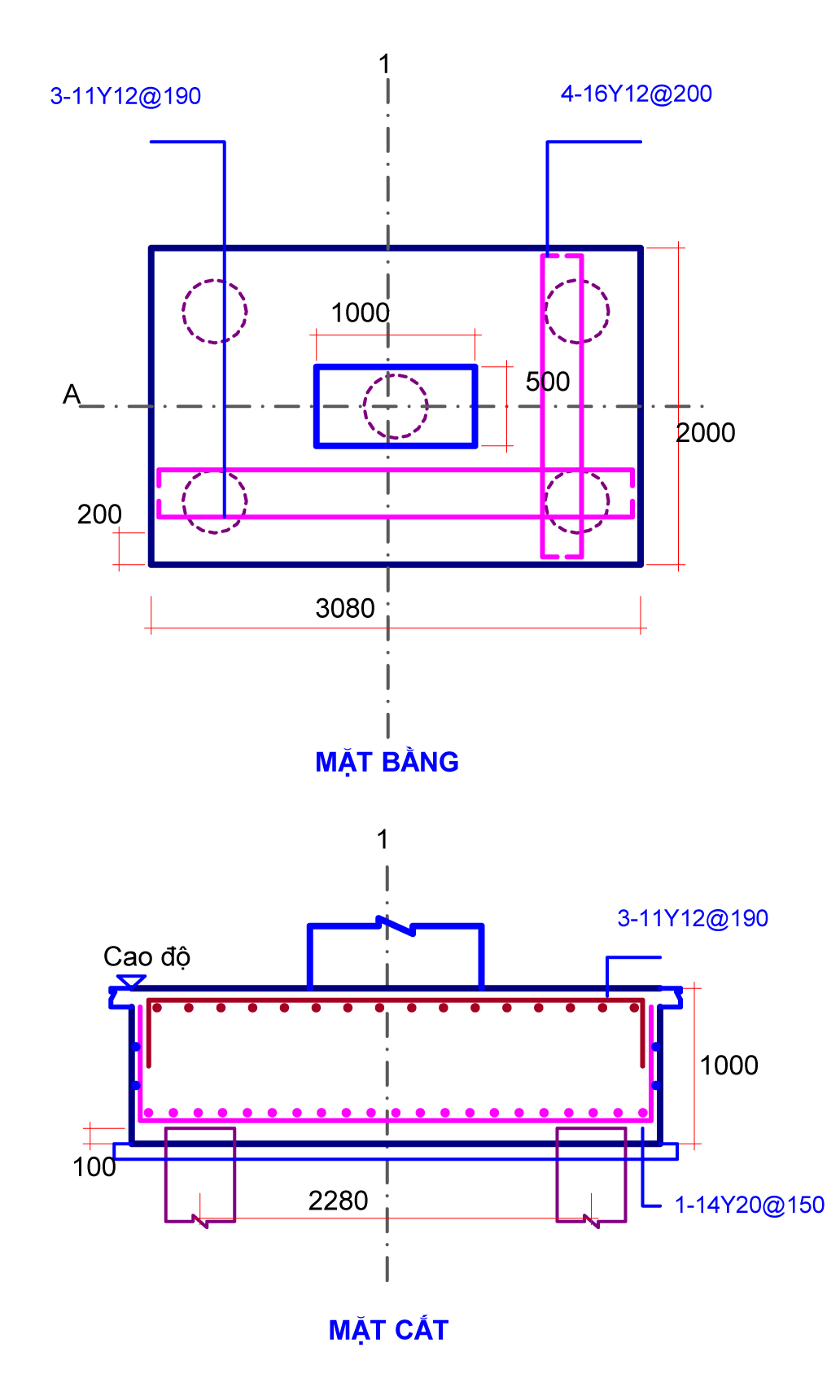

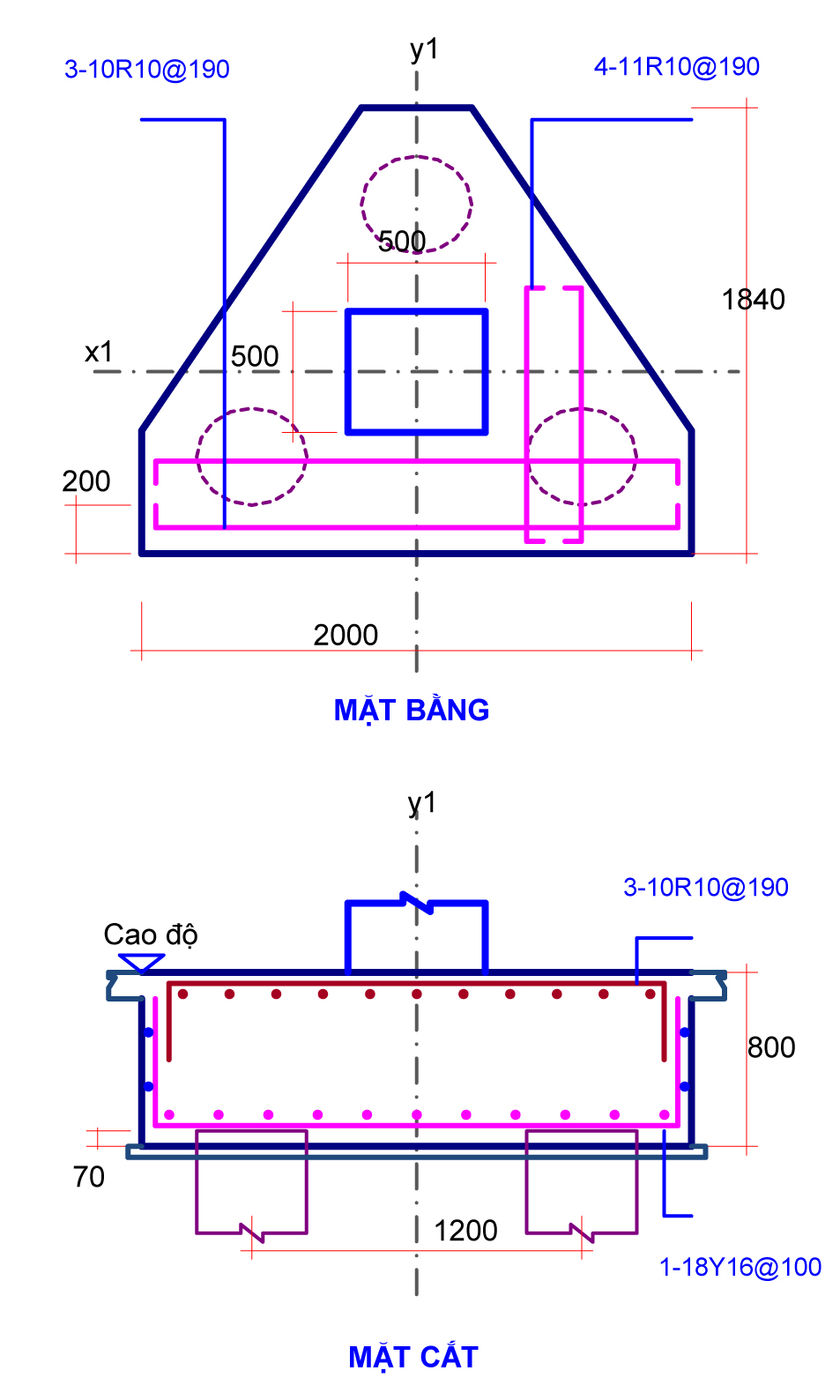

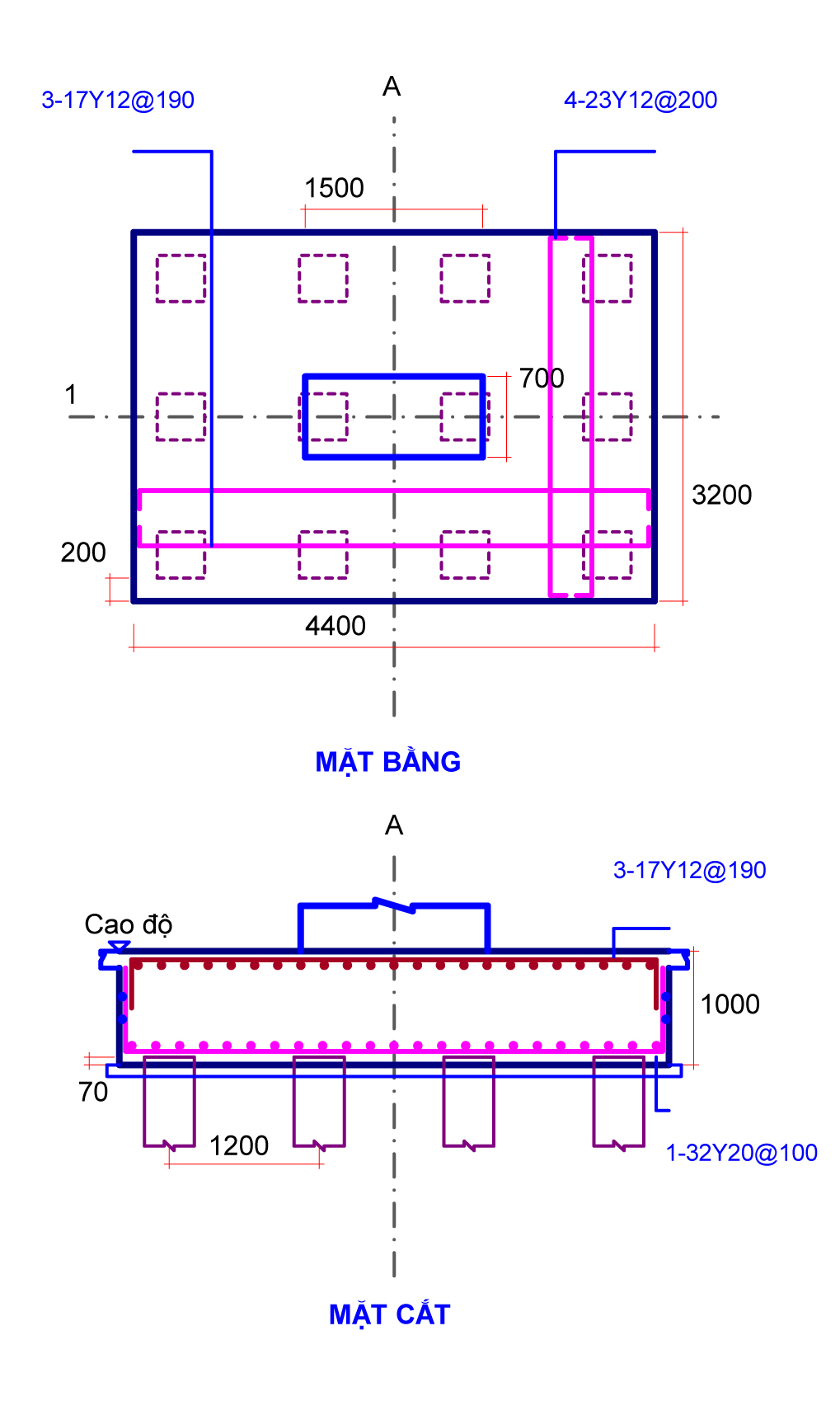

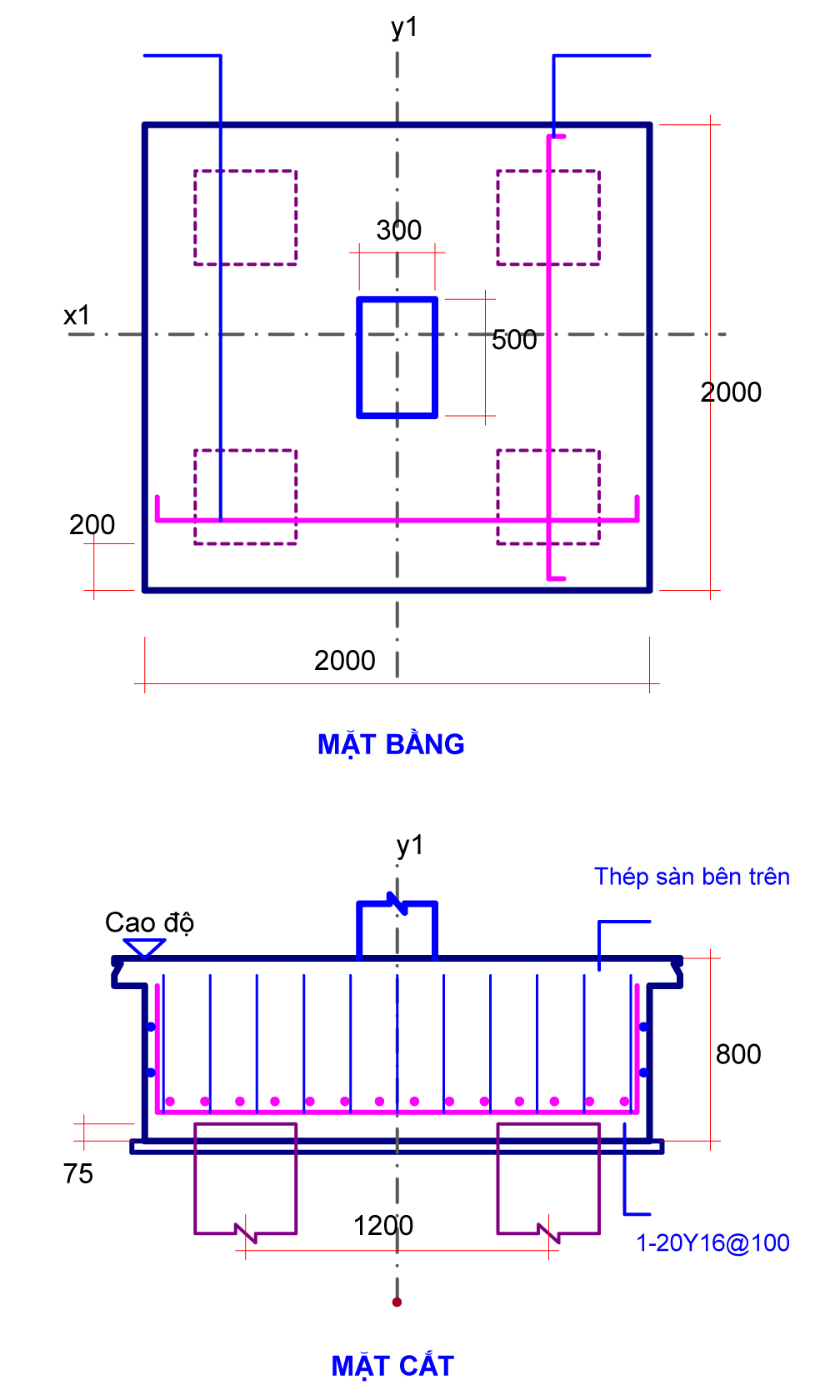

Một số hình ảnh giới thiệu loại móng cọc được vẽ trong phần mềm:
• Móng 1,2,3,4,5,6 và móng nhiều cọc

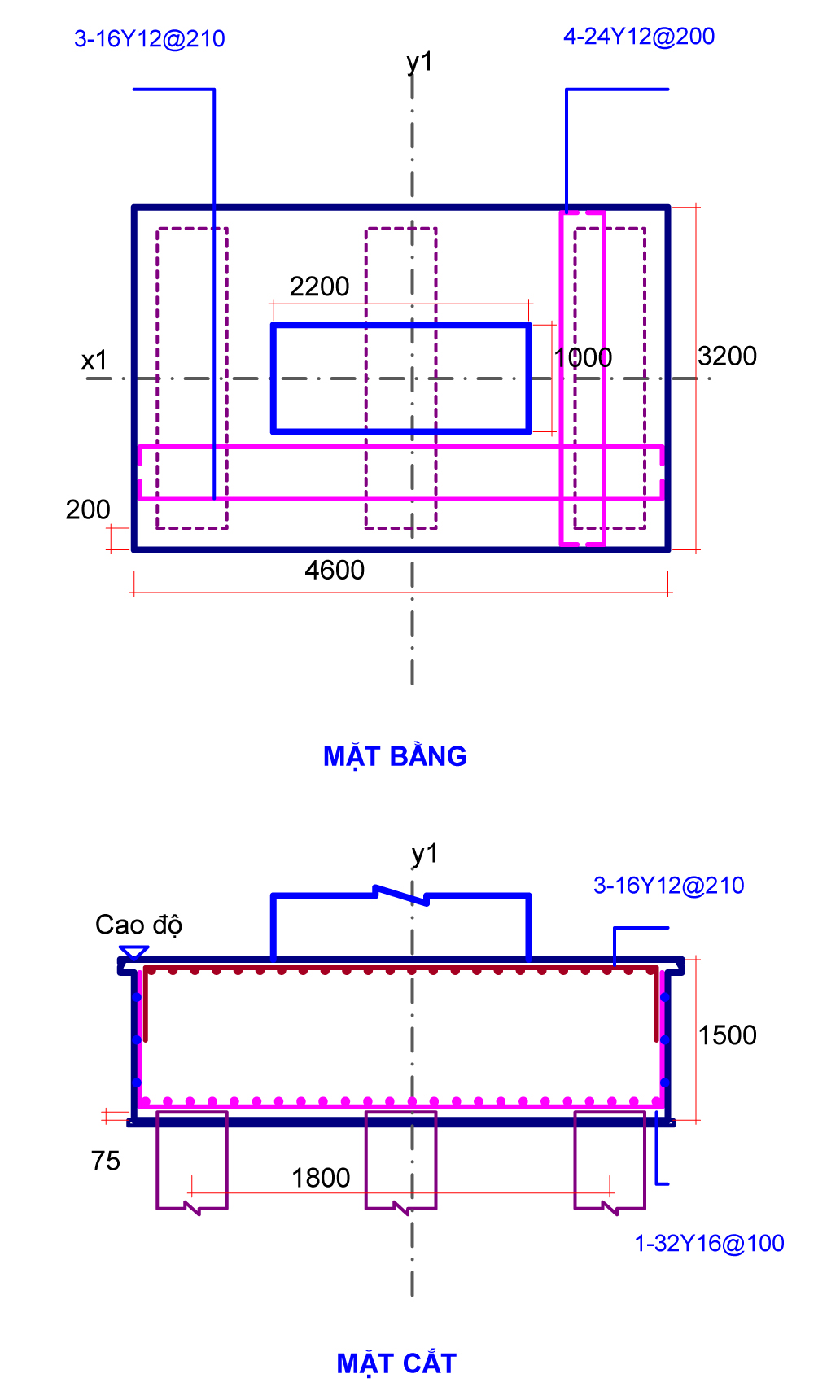

• Móng cọc Barrete (1 -> 3 cọc)
• Áp dụng cho cọc tiết diện tròn, vuông, ly tâm
 |
 |
  |
|
 |
 |
  |
Lưu trữ dữ liệu :
• Đọc / xuất file dữ liệu theo định dạng văn bản
• Dữ liệu được lưu trữ theo định dạng file Excel (.xlsm)
• Dữ liệu được lưu trữ theo định dạng file text giúp tiết kiệm bộ nhớ
• Lưu trữ dạng file bản vẽ acad để bàn giao hồ sơ thiết kế
Phần mềm được xây dựng dựa trên giao tiếp giữa Excel và Autocad
Sử dụng đơn giản:
Nhập số liệu đơn giản trên các số liệu chuẩn bị sẵn của chương trình
• Chọn móng thiết kế
• Số liệu về kích thước cọc, móng và các tham số móng
• Các tham số khác tùy theo bản vẽ.
Số liệu vẽ
• Số liệu do người dùng
• Số liệu từ bảng tính từ phần mềm tính móng cọc của CDF
Kiểm tra hình vẽ dễ dàng
In ấn
Phần mềm liên quan:
- Chương trình Tính móng cọc bê tông cốt thép
