                               TÍNH TOÁN VÁCH CỨNG BTCT



Phần mềm: VN041-RecShearWall.xlsm & VN041.dll

                     TCVN 5574:2018

Giới thiệu:

  Phần mềm tính toán thiết kế vách cứng dựa trên kiểm tra khả năng chịu lực của vách cứng theo biểu đồ quan hệ Lực dọc – moment (N-M). Vách cứng được định nghĩa khi tiết diện ngang có cạnh dài > 3 lần cạnh ngắn)

  Nội lực dùng thiết kế vách cứng bê tông cốt thép dựa trên kết quả phân tích nội lực của các phần mềm phân tích kết cấu như Etab, Microtrans…

   - Chương trình tự động chọn lựa các tổ hợp tải trong nguy hiểm nhất tác dụng lên vách cứng, bao gồm các trường hợp.

  • Khi lực nén lớn nhất Nmax
  • Khi momen lớn nhất lần lượt theo các phương M2max, M3max
  • Khi lực cắt lớn nhất lần lượt theo các phương V2max
  • Không sử dụng biểu đồ bao nội lực



   - Kiểm tra khả năng chịu tải của vách cứng tại các tầng khác nhau đồng thời

   - Kiểm tra khả năng chịu cắt





                                     Qui ước vách cứng tiết diện chữ nhật Caxb (C150x40)



Sử dụng đơn giản:

    - Copy số liệu tính toán từ các phần mềm phân tích nội lực, bao gồm:

  • Số liệu nội lực của tất cả các phần tử vách trong mô hình tính khung nhà (phần tử pier trong Etab)
  • Số liệu các tầng & cao độ
  • Số liệu về mặt cắt tiết diện



    - Các bước tính toán

  • Tự động chọn tổ hợp nội lực bất lợi nhất tác dụng lên toàn bộ vách cứng
  • Tự động kiểm tra lực cắt khuếch đại (khi tính lực động đất)



    - Kiểm tra khả năng chịu lực của vách cứng & tối ưu hóa kết cấu:

  • Đánh giá định lượng khả năng chịu lực của vách cứng
  • Thay đổi đường kính thép / số thanh thép để xác định khả năng chịu lực tối ưu

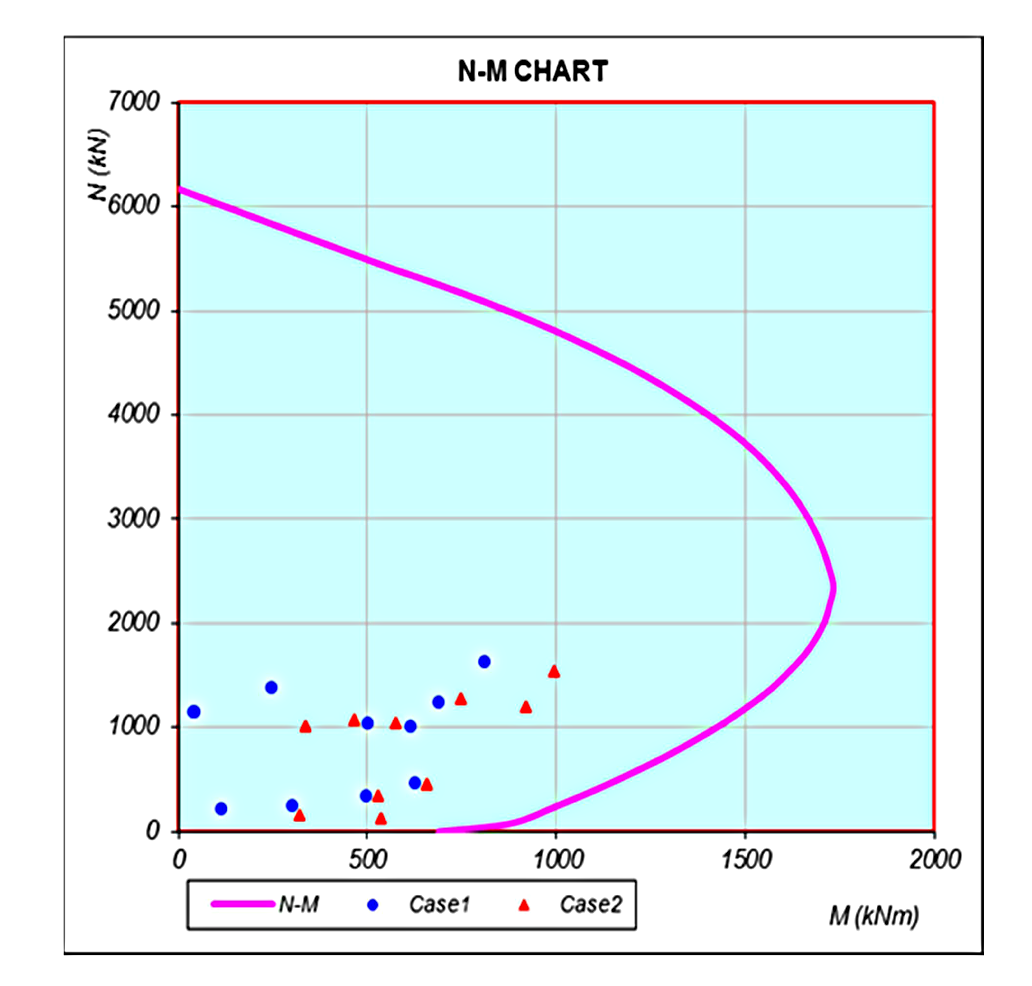

                                                           Biểu đồ N-M vách cứng



    - In ấn



Xem video Hướng dẫn sử dụng







 Phần mềm liên quan:

    - Các chương trình phân tích kết cấu (ETab…)



Dịch vụ hỗ trợ miễn phí:

    - Tạo và gán phần tử pier trong Etab





Bài viết liên quan: Tính Toán Vách Cứng Bê Tông Cốt Thép
