Móng Cọc 1 Tháp Điện Gió

Giá: Vui lòng liên hệ

Đánh giá:

PHÂN TÍCH, TÍNH TOÁN MÓNG CỌC CHỮ NHẬT CHO THÁP ĐIỆN GIÓ

Phần mềm: VN612-WindTowerPilecap1.xlsm & VN612WTowerRPilecap1.dll
Tiêu chuẩn: TCVN 5574:2018, TCVN 9362:2012, TCVN 10687-1:2015, TCVN 2737:2023…

Giới thiệu:
Điện gió ngày càng phát triển mạnh mẽ. Các tháp điện gió được xây dựng nhiều và phổ biến cung cấp năng lượng tái tạo và xanh sạch. Việc thiết kế, thi công & chế tạo các móng cho tháp điện gió là vấn đề quan trọng và cấp thiết cho ngành xây dựng.
Móng cho tháp điện gió bao gồm 2 loại chính:
• Móng đơn
• Móng cọc
Phần mềm VNTowerPCap1 là công cụ hỗ trợ công tác thiết kế móng cọc dạng chữ nhật cho tháp điện gió bằng bê tông cốt thép
• Phân tích nội lực móng cọc hình dạng chữ nhật, áp dụng cho cả móng nông và móng sâu
• Xác định nội lực bất lợi và tính kết cấu móng cọc chữ nhật, bao gồm: tính cốt thép, tính chọc thủng & kiểm tra chống nứt
• Phân tích nội lực bất lợi trong cọc nhằm phục vụ cho công tác tính cọc đơn
• Kiểm tra mức độ chuyển vị cho phép

VNTowerPCap1 xét đến kích thước của thân tháp và áp dụng cho bài toán phân tích tĩnh học công trình.

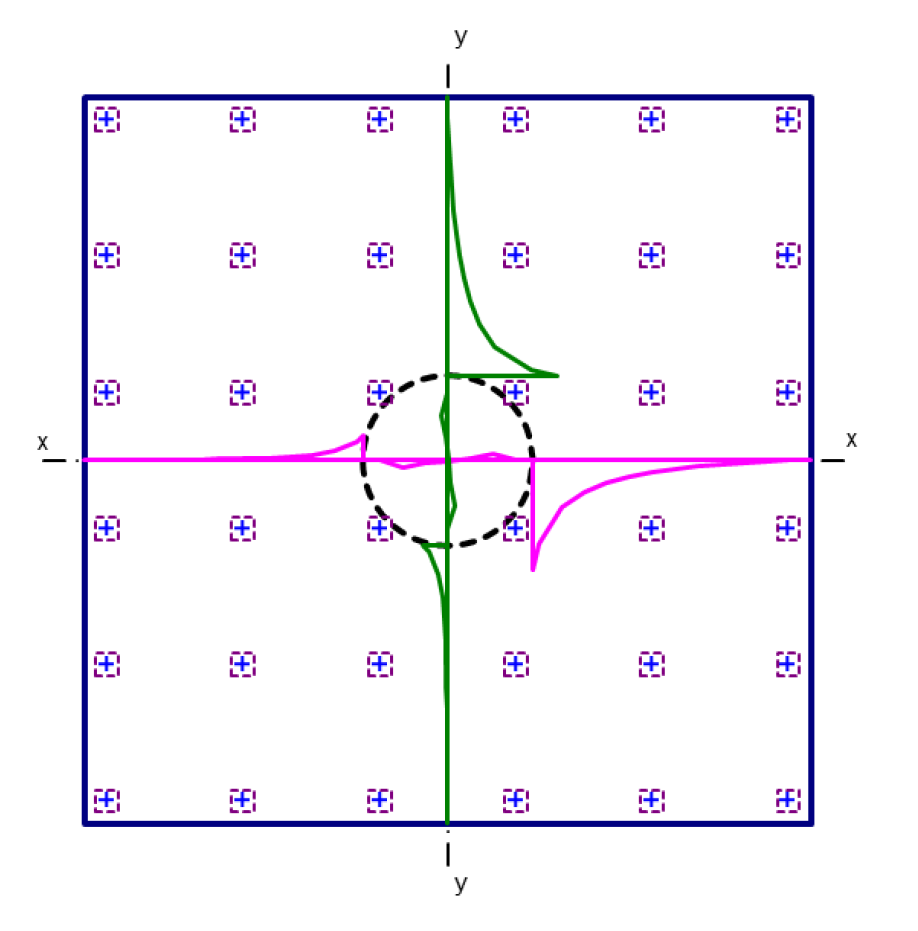

Minh họa BIỂU ĐỒ MOMEN

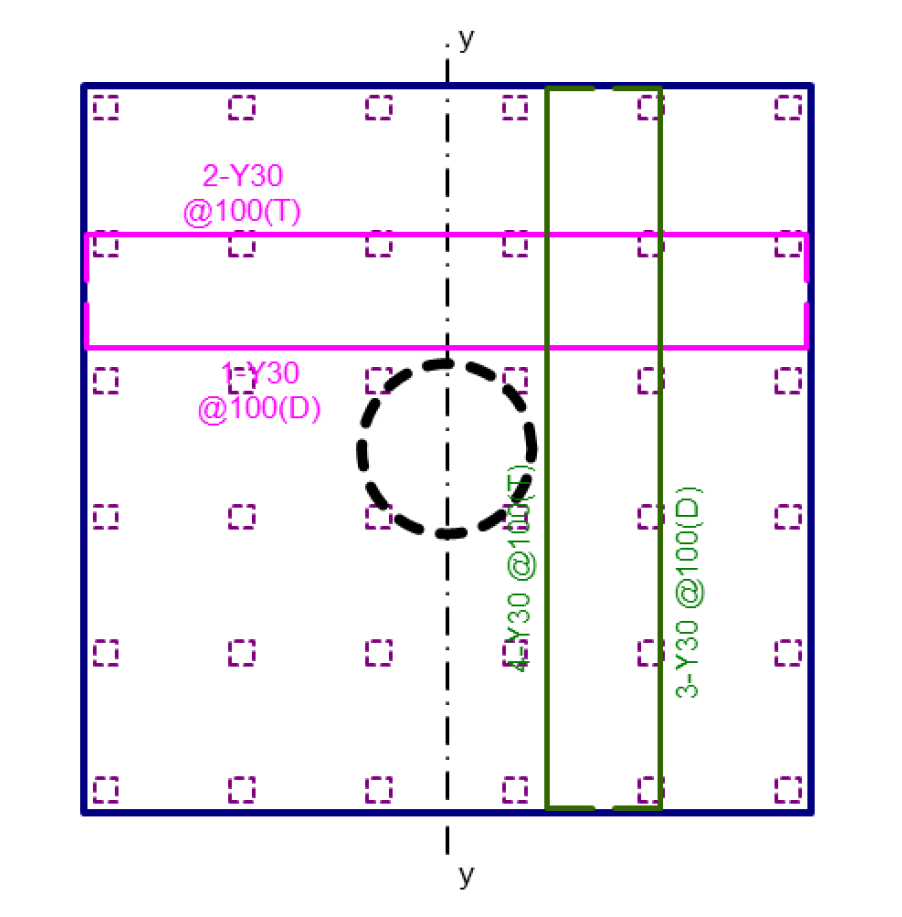

Minh họa BỐ TRÍ CỐT THÉP

Sử dụng đơn giản:
Nhập số liệu đơn giản:
• Số liệu cọc thiết kế bao gồm vật liệu, hình dạng, loại cọc
• Số liệu về móng cọc bao gồm vật liệu, kích thước…
• Số liệu tải trọng thiết kế từ nhà sản xuất & cung cấp tháp điện gió
Hình ảnh giao diện thay đổi trực quan theo số liệu nhập

Các bước tính toán
• Tự động kiểm tra & phân tích nội lực bất lợi
• Tự động kiểm tra & phân tích cọc bất lợi
• Kiểm tra & phân tích chuyển vị bất lợi
• Tối ưu hóa kết cấu dựa trên việc thay kích thước cọc & móng cọc

Phần mềm liên quan:
- Các chương trình tính nền móng

Video clip hướng dẫn sử dụng:
