Dầm Phức Hợp Dự Ứng Lực
PHÂN TÍCH & TÍNH TOÁN DẦM PHỨC HỢP BTCT DỰ ỨNG LỰC CĂNG SAU
Phần mềm: VN203-PTComplexBeam.xlsm & VN203PTComBeam.dll
Tiêu chuẩn thiết kế: TCVN 5574:2018 - Kết cấu bê tông và bê tông cốt thép - Tiêu chuẩn thiết kế
TCVN 2737:2023 - Tải trọng và tác động - Tiêu chuẩn thiết kế…
Giới thiệu:
Dầm bê tông dự ứng lực (dầm DUL) căng sau là kết cấu đang ngày càng phổ biến trong các công trình nhà cao tầng. Phân tích kết cấu dầm bê tông dự ứng lực có sự khác biệt so với kết cấu dầm bê tông cốt thép thông thường, trong đó việc phân tích kết cấu dầm bê tông dự ứng lực căng sau yêu cầu phải được thực hiện theo 02 mô hình kết cấu khác nhau:
1. Mô hình kết cấu tại thời điểm căng cáp (giai đoạn thi công). Tại thời điểm này, bê tông chỉ đạt 75% cường độ bê tông thiết kế tương ứng với mô hình kết cấu chỉ có dầm làm việc đồng thời với các cột bên dưới và tải trọng thi công.
2. Mô hình kết cấu khi dầm đạt 100% cường độ thiết kế (giai đoạn sau cùng). Khi đó dầm làm việc như cấu kiện dầm làm việc trong khung hoàn chỉnh với tải trọng thiết kế.
Dầm phức hợp bê tông cốt thép dự ứng lực (dầm BTCT DUL) có sự khác biệt với các dầm trong khung thông thường:
• Dầm có thể tùy chỉnh liên kết (ngàm / khớp) tại các vị trí đầu / cuối dầm. Điều này phù hợp với các cơ sở lý luận khoa học của nước ngoài
• Dầm có thể có gối tựa liên kết
Phần mềm VNPTComBeam nhằm tự động hóa tính toán dầm theo 2 mô hình khác nhau đồng thời, theo thực tế và công nghệ thi công dầm bê tông dự ứng lực căng sau được áp dụng tại Việt Nam.
Phương pháp phân tích nội lực: phương pháp phần tử hữu hạn (FEM), cho phép tự động hóa:
1. Tự động phân chia 2 mô hình tính
2. Tự động tính toán hoạt tải theo cách tải trọng xen nhịp
3. Tự động chọn nội lực lớn nhất để tính toán thiết kế
Tính kết cấu dầm dự ứng lực:
1. Tự động bố trí hình dạng cáp
2. Tự động bố trí cấu tạo cốt thép thông thường
3. Tùy chỉnh cáp thép & cốt thép theo yêu cầu thiết kế
Giao diện bằng hình ảnh trực quan

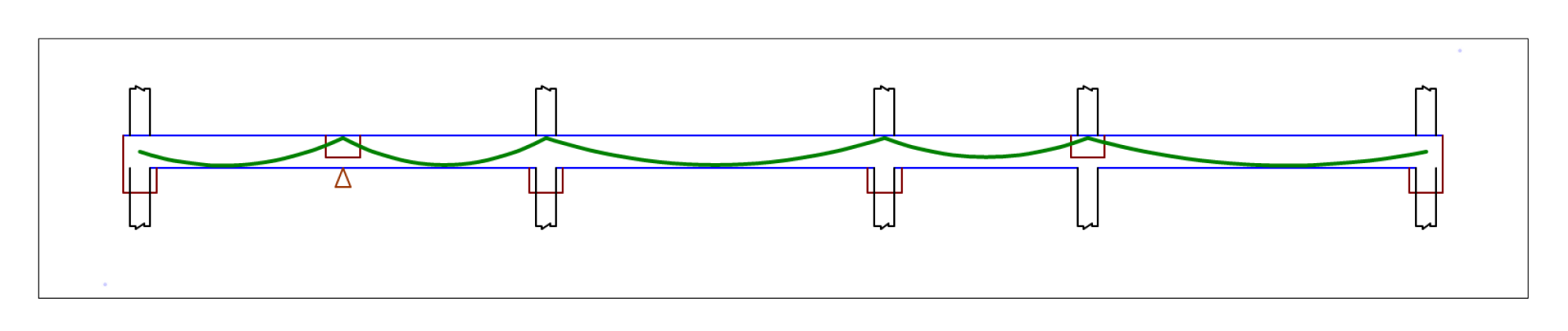

Sơ đồ căng cáp dầm bê tông phức hợp dự ứng lực
Sử dụng đơn giản:
Nhập số liệu đơn giản như theo trình tự tính dầm:
• Số liệu về vật liệu
• Số liệu hình học dầm, bao gồm tiết diện và chiều dài các đoạn dầm
• Tải trọng & các hệ số tải trọng
Hình vẽ cập nhật theo số liệu nhập vào
Các bước tính toán
• Phân tích dầm khi căng cáp (giai đoạn 1)
• Phân tích dầm khi kết cấu hoàn chỉnh (giai đoạn 2)
• Bố trí cáp dự ứng lực và cốt thép thường
Kiểm tra khả năng chịu lực của dầm & tối ưu hóa kết cấu:
• Kiểm tra ứng suất và độ vồng khi dầm làm việc trong giai đoạn thi công
• Kiểm tra ứng suất và chuyển vị trong dầm theo giai đoạn sau cùng
• Kiểm tra khả năng chịu lực của kết cấu trong giai đoạn sau cùng
• Thay đổi cáp thép (theo hình dạng & số lượng) hoặc cốt thép thường để tối ưu hóa kết cấu
- In ấn
