Bể Nước Hình Tròn
PHÂN TÍCH, TÍNH TOÁN BỂ NƯỚC HÌNH TRÒN KHÔNG NẮP
Phần mềm: VN632-RoundTank.xlsm & VN632RoundTank.dll
Tiêu chuẩn: TCVN 5574:2018, TCVN 9362:2012, TCVN 5641:2012, TCVN 2737…
Giới thiệu:
Bể nước hình tròn không nắp (Round Water Tank) là dạng công trình đặc biệt thường được áp dụng trong các dự án lưu trữ và xử lý chất lỏng..
Bể nước hình tròn không nắp thường được thiết kế dạng bể nổi hoặc bán ngầm
Phần mềm VNRoTank là công cụ hỗ trợ công tác thiết kế bể chứa nước hình tròn bằng bê tông cốt thép
• Phân tích & tính kết cấu tường bể chứa
• Phân tích & tính kết cấu bản đáy
• Kiểm tra khả năng chịu tải của nền đất bên dưới bể
• Ước tính lún của bể
• Các phụ lục tính toán khác chỉ áp dụng khi cần thiết
> Kiểm tra khả năng chống chọc thủng bản đáy
> Kiểm tra khả năng kháng cắt của dầm
Phương pháp phân tích kết cấu bao gồm: phương pháp phần tử hữu hạn (FEM) và phương pháp giải tích. Các mô hình được áp dụng bao gồm mô hình bản trên nền đàn hồi kết hợp với mô hình đồng bộ hóa chuyển vị.

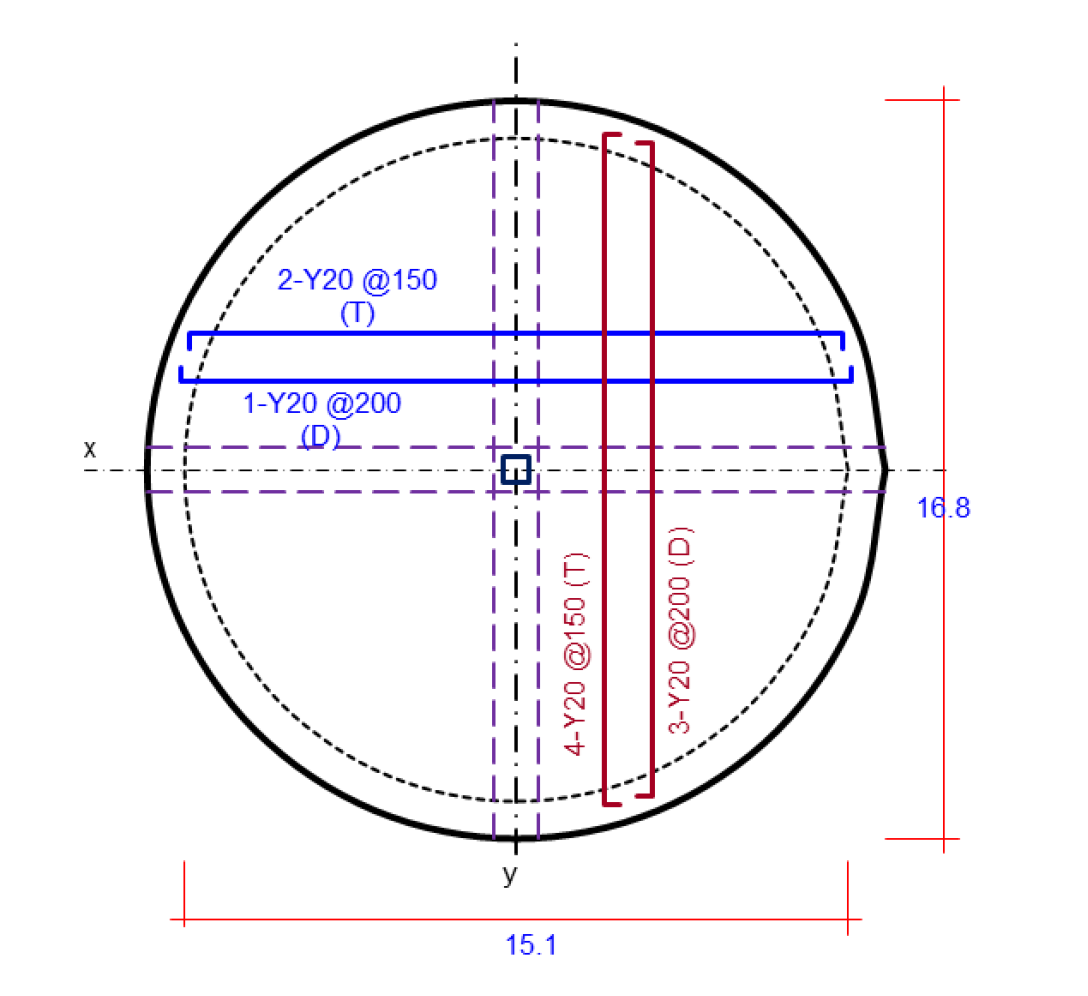

MINH HỌA BẢN ĐÁY BỂ & BỐ TRÍ CỐT THÉP
Các tính toán kết cấu bao gồm: kiểm tra khả năng chịu uốn, khả năng chịu uốn nén, kiểm tra khả năng chống nứt và bề rộng vết nứt cho phép. Ngoài ra còn kiểm tra khả năng chịu chọc thủng, khả năng chống cắt dầm khi cần thiết.
Sử dụng đơn giản:
Nhập số liệu đơn giản:
• Số liệu kích thước hình học của bể, số liệu về vật liệu và tải trọng thiết kế
• Số liệu địa chất khu vực xây dựng
Hình ảnh giao diện thay đổi trực quan theo số liệu nhập
Các bước tính toán
• Phần mềm tự động xác lập mô hình, phân tích kết cấu & kiểm tra khả năng chịu lực của kết cấu BTCT, bao gồm:
> Kết cấu tường bể
> Kết cấu bản đáy
• Tự động kiểm tra sức chịu tải nền đất
• Kiểm tra lún
• Tối ưu hóa kết cấu dựa trên việc thay đổi bố trí cốt thép hay các kích thước hình học
• Xem xét đánh giá kết quả và in ấn
Phần mềm liên quan:
- Các chương trình tính nền móng
Video clip hướng dẫn sử dụng:
Bài viết liên quan: Quy trình tính bể nước hình tròn không nắp
