Cột Oval
CỘT BTCT TIẾT DIỆN OVAL THEO TIÊU CHUẨN GIAO THÔNG
Phần mềm: VN543-OvalColumnACI.xlsm & VN543OvalCol.dll
TCVN 11823 – 5:2017, TCVN 5574:2018
Giới thiệu:
Phần mềm VAOvalCol tính cột theo tiêu chuẩn giao thông TCVN 11823 - 5:2017 - Thiết kế cầu đường bộ - Phần 5: Kết cấu bê tông là công cụ tính toán & kiểm tra khả năng chịu lực của cột tiết diện hình Oval (hình bầu dục).
Phần mềm tính kết cấu cột Oval bao gồm 2 trường hợp:
1. Cột chịu uốn nén, bao gồm uốn 1 phương, uốn 2 phương
• Khi lực nén lớn nhất Nmax
• Khi momen lớn nhất lần lượt theo các phương Mxmax, Mymax
• Khi tổ hợp {|Mx| + |My|}max
2. Cột chịu cắt, kiểm tra khả năng chịu lực cốt đai
• Khi lực cắt lớn nhất lần lượt theo các phương Vxmax, Vymax
• Khi tổ hợp {|Vx| + |Vy|}max

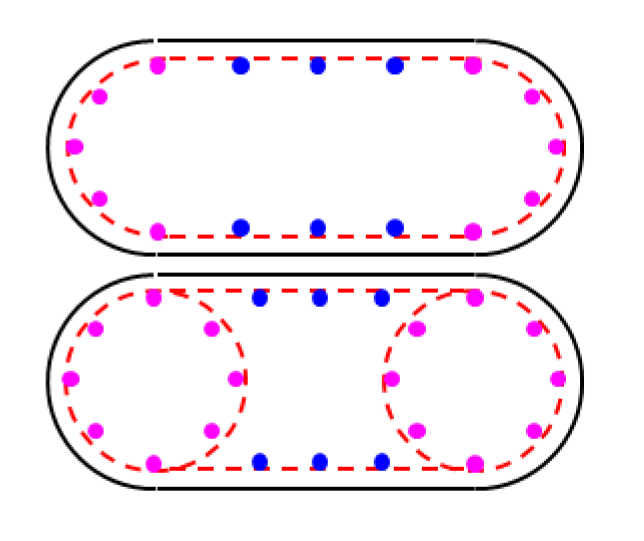

Hình ảnh minh họa 2 cách bố trí thép trong cột

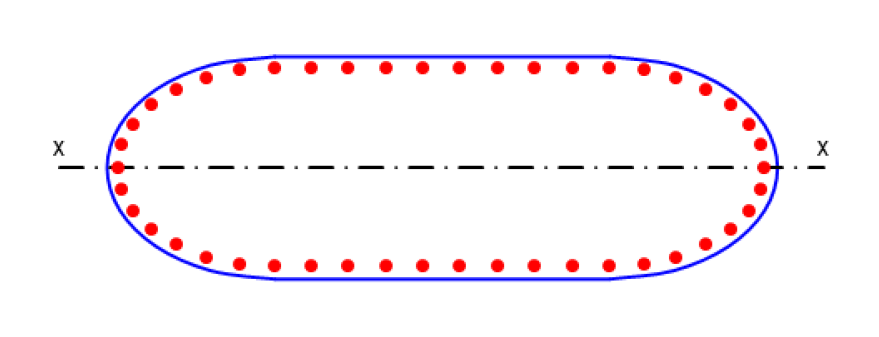

Hình ảnh minh họa cột có 2 cạnh hình elip
Phần mềm sử dụng nội lực tính toán từ kết quả phân tích từ các phần mềm kết cấu khác.
Sử dụng đơn giản:
- Tính cột chịu uốn nén:
• Vật liệu bê tông & cốt thép
• Số liệu tiết diện & tùy chọn dạng liên kết đầu cột
• Nhập số liệu nội lực (lực dọc, momen)
• Tự động tính momen cộng thêm
• Đánh giá định lượng khả năng chịu uốn nén, bao gồm uốn nén theo 2 phương.
• Hình vẽ tự động cập nhật theo số liệu nhập vào
- Tính cột chịu cắt:
• Vật liệu bê tông & cốt thép
• Số liệu tiết diện
• Nhập số liệu nội lực (lực dọc, momen)
• Đánh giá định lượng khả năng chịu cắt
- Kiểm tra khả năng chịu lực của cột & tối ưu hóa kết cấu:
• Kiểm tra khả năng chịu lực của cột trong các trường hợp
• Thay đổi đường kính thép / số thanh thép để xác định khả năng chịu lực tối ưu
- In ấn

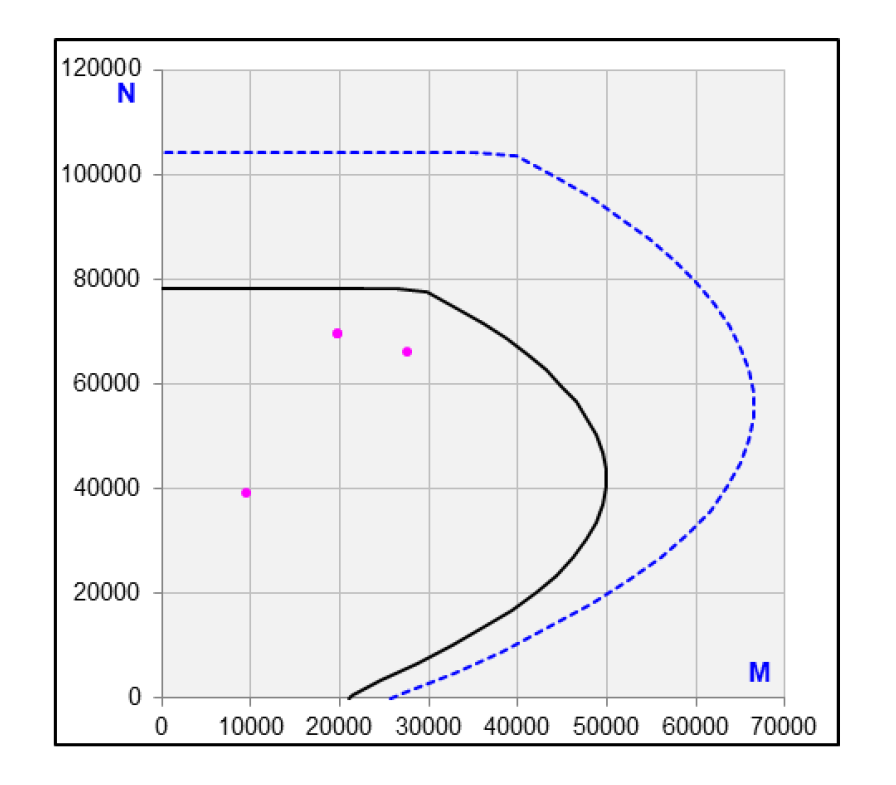

Minh họa biểu đồ N-M theo TCVN 11823-5:2017
Phần mềm liên quan:
- Các chương trình phân tích kết cấu khác
Video clip hướng dẫn sử dụng:.
