Mố Cầu 2
PHÂN TÍCH, TÍNH KẾT CẤU MỐ CẦU BTCT LOẠI 2
Phần mềm: VN505-BridgeAbutment02.xlsm & VN505Abut2.dll
Tiêu chuẩn: TCVN 11823-Các phần-2017, TCVN 5574:2018, TCVN 9362:2012, TCVN 10304:2014, TCVN 2737…
Giới thiệu:
Mố cầu móng cọc là dạng kết cấu rất phổ biến nhất trong các công trình giao thông, hạ tầng, ... Kết cấu mố cầu móng cọc loại 2 là dạng móng cọc mố cao được áp dụng rộng rãi phù hợp cho tất cả công trình trên nền đất yếu cũng như nền địa chất tốt.
Phần mềm Mố cầu loại 2 cung cấp giải pháp toàn diện và đầy đủ nhất tính toán kết cấu mố cầu bằng bê tông cốt thép,
> Tính toán chi tiết các tải trọng tác dụng.
> Phân tích nội lực kết cấu – Phân tích tĩnh học công trình.
> Phân tích mố cầu chịu tải trọng động đất – Phân tích động lực học kết cấu.
> Phân tích nội lực trong đài cọc & tính toán cốt thép
> Kiểm tra ổn định trượt cung tròn
> Tính kết cấu các bộ phận phụ như bản quá độ, tường cánh

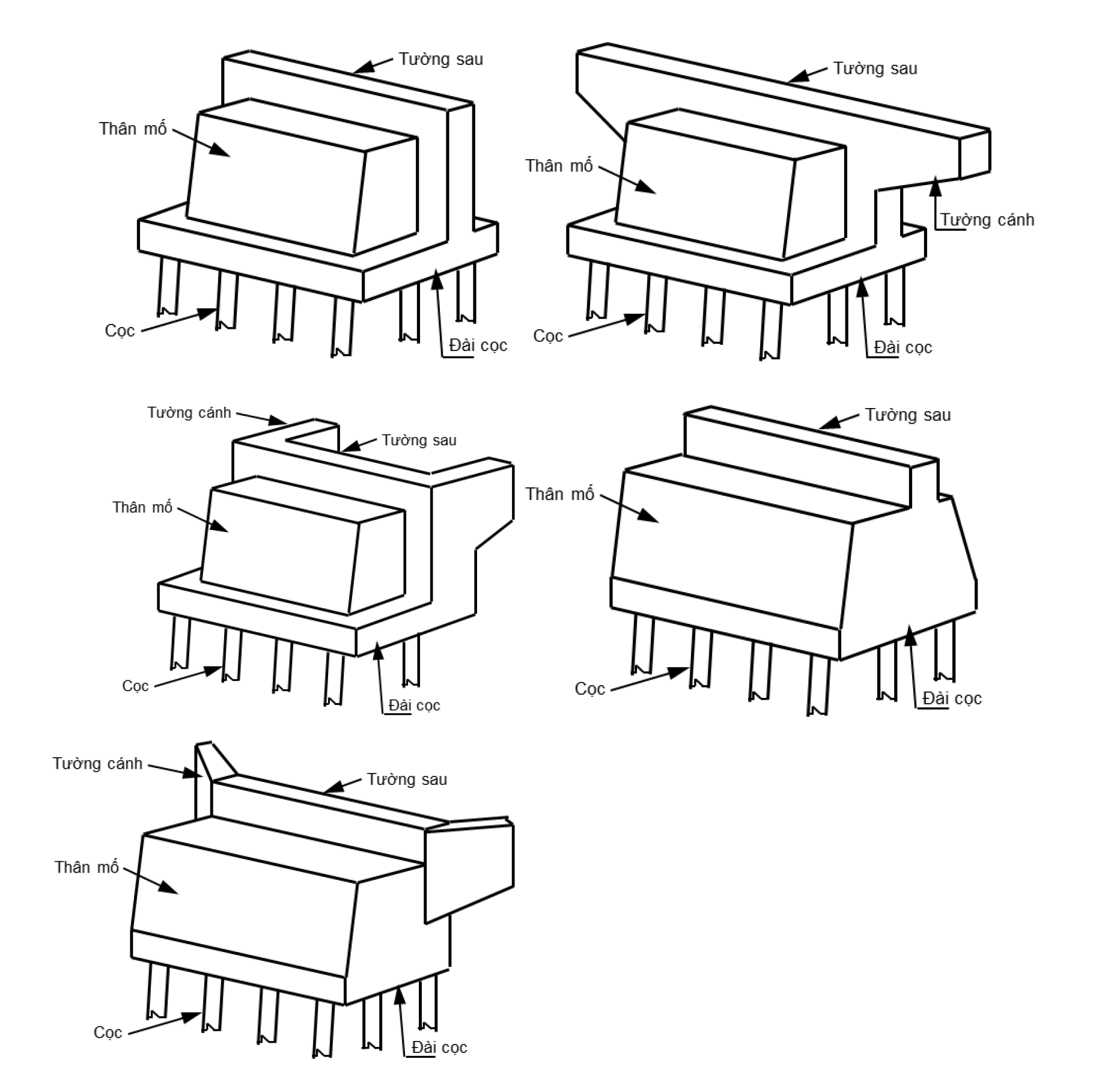

Các dạng mố cầu áp dụng trong phần mềm

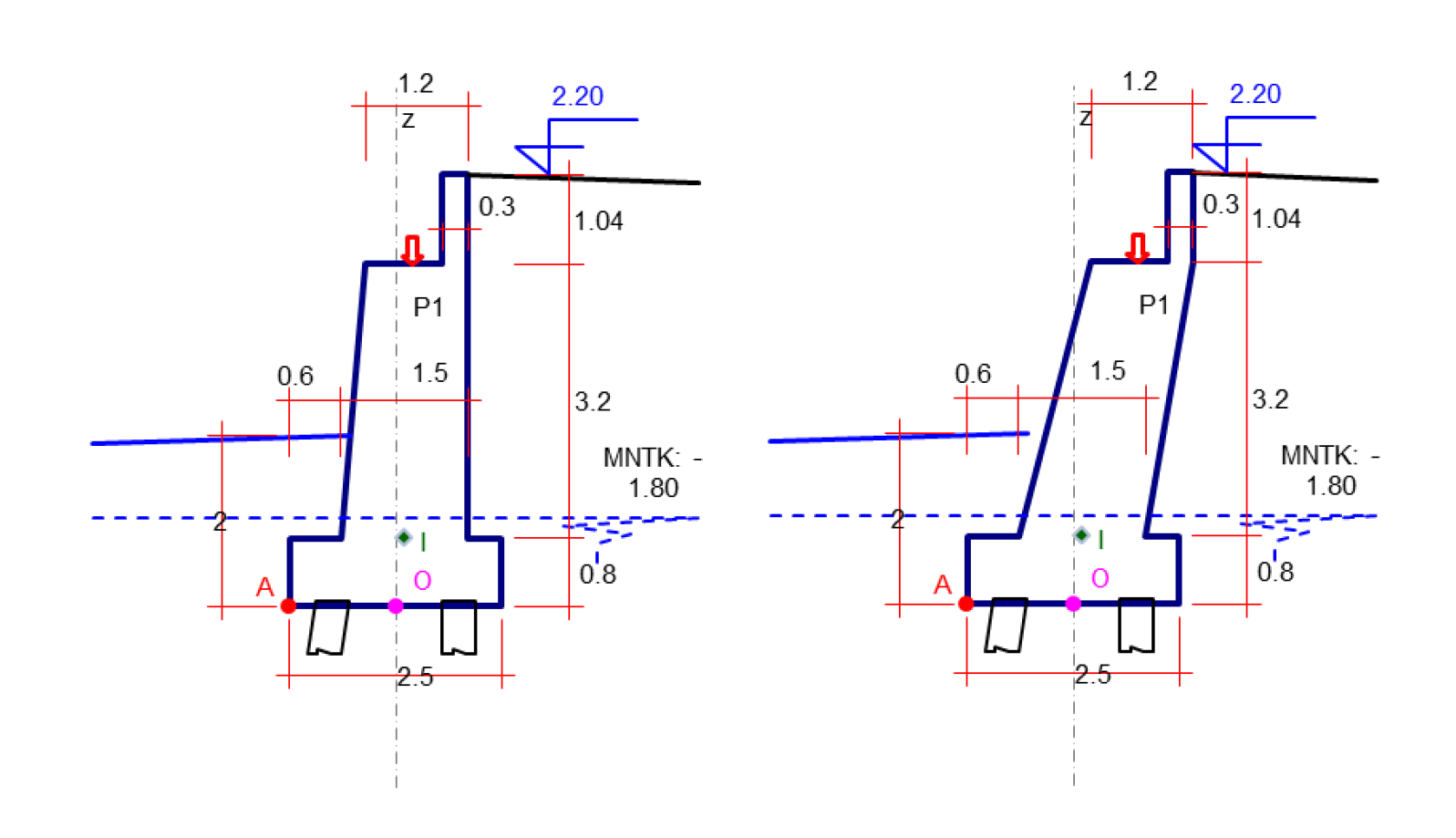

Mặt cắt ngang mố cầu 2 & Tùy chỉnh độ nghiêng mố
Phương pháp phân tích kết cấu: kết hợp cả 2 phương pháp tính hiện đại là phương pháp ma trận và phương pháp phần tử hữu hạn.
Lưu ý: Phần mềm sử dụng Phổ phản ứng theo Tiêu chuẩn Việt Nam TCVN 9386-2012 - Thiết kế công trình chịu động đất. Các kỹ sư xem xét quyết định khi sử dụng.
Sử dụng đơn giản:
Dựa trên số liệu được tích hợp sẵn trong phần mềm, tùy chọn số liệu thiết kế lần lượt :
• Tĩnh tải
• Tùy chọn loại dầm tiền chế, tính tĩnh tải, hoạt tải và hoạt tải xe
• Tùy chọn loại mố cầu, hình dạng, tiết diện mố thiết kế
• Tùy chọn loại cọc & vật liệu tương ứng
• Tùy chọn yêu cầu thiết kế công trình chịu động đất
• Tải trọng & tổ hợp tải
Hình ảnh giao diện thay đổi trực quan theo số liệu nhập
Các bước tính toán
• Tự động phân tích hình dạng mố để xác lập áp lực đất.
• Tự động phân tích mô hình để tìm nội lực cọc bất lợi nhất, vị trí cọc bất lợi nhất tương ứng với các tổ hợp tải.
• Tự động xác lập nội lực bất lợi trong đài cọc.
• Tính toán cốt thép dựa trên nội lực tại mặt cắt bất lợi.
• Kiểm tra ổn định trượt cung tròn.
• Kiểm tra khả năng chịu lực của các bộ phận phụ.
- In ấn
Phần mềm liên quan:
- Các chương trình tính các cấu kiện bê tông cốt thép.
Video clip hướng dẫn sử dụng:
Bài viết liên quan: Quy trình tính mố cầu 2
