Trụ Cầu 2
PHÂN TÍCH, TÍNH KẾT CẤU TRỤ CẦU BTCT LOẠI 2
Phần mềm: VN506-BridgePier02.xlsm & VN506BrPier02.dll
Tiêu chuẩn: TCVN 11823-Các phần-2017, TCVN 9362:2012, TCVN 10304:2014, TCVN 5574:2012, TCVN 2737…
Giới thiệu:
Trụ cầu móng cọc là dạng kết cấu phổ biến nhất trong các công trình giao thông, hạ tầng, ... Kết cấu trụ dạng móng cọc đài cao được áp dụng rộng rãi phù hợp cho tất cả công trình trên nền đất yếu cũng như nền địa chất tốt.
Phần mềm tính trụ cầu loại 2 là giải pháp thiết kế cho dạng trụ cầu móng cọc, áp dụng cho các cầu vượt sông. Phần mềm tính trụ cầu loại 2 cung cấp giải pháp tính toán thiết kế kết cấu trụ cầu bằng bê tông cốt thép
> Phân tích chi tiết các tải trọng tác dụng, bao gồm:
o Tĩnh tải, bao gồm tải chính (dầm cầu, các lớp phủ…) và các bộ phận phụ (tải lan can, dải phân cách…)
o Hoạt tải / hoạt tải xe
o Tải trọng dòng chảy
o Tải trọng gió
> Phân tích nội lực kết cấu – Phân tích tĩnh học công trình
> Phân tích trụ cầu chịu tải trọng động đất – Phân tích động lực học kết cấu
> Phân tích nội lực trong đài cọc, thân trụ và dầm mũ
> Xác lập nội lực bất lợi & tính toán cốt thép
Trụ cầu có rất nhiều dạng khác nhau tùy điều kiện áp dụng thực tế. Các dạng điển hình của trụ cầu được áp dụng trong phần mềm Trụ cầu 2:

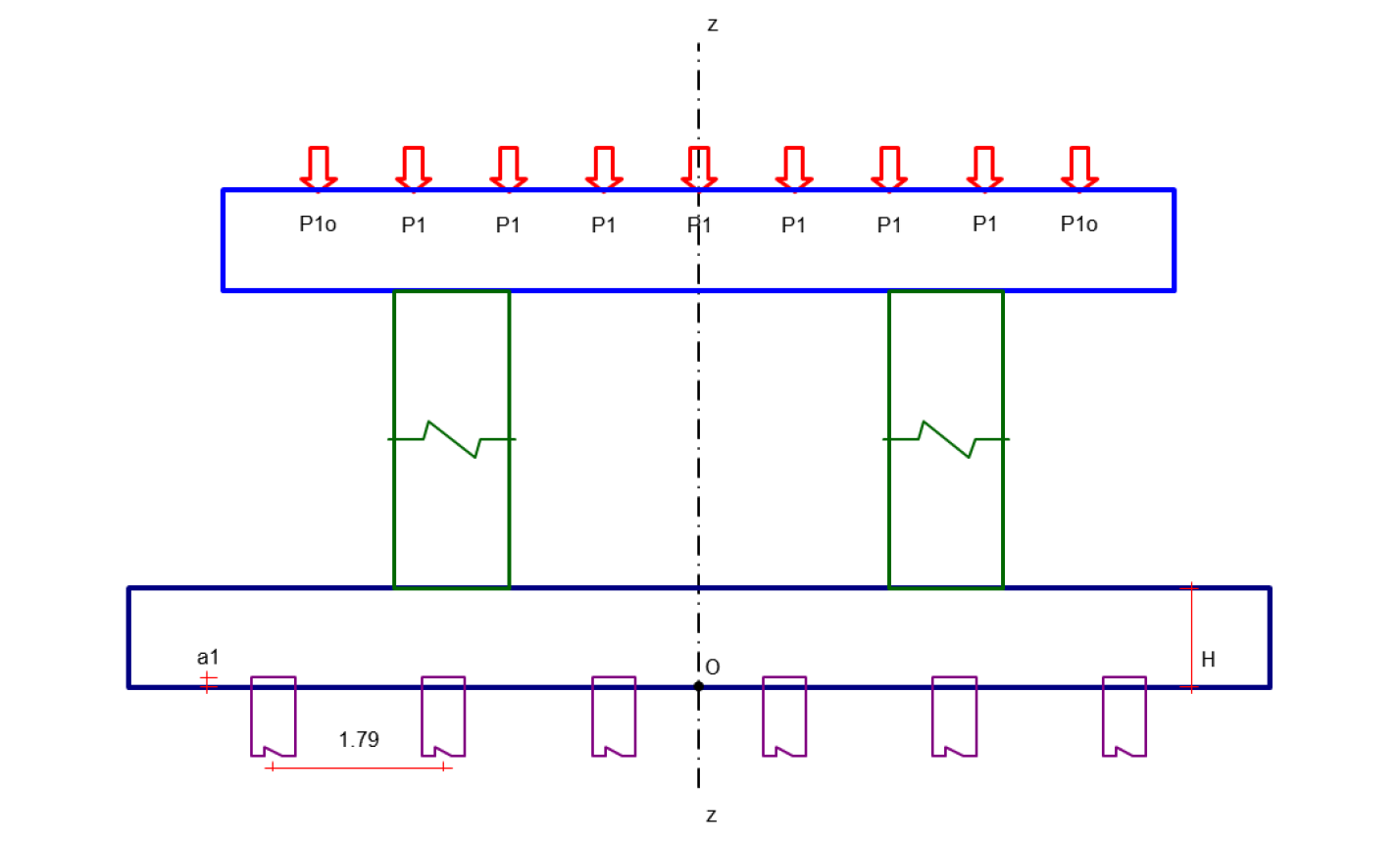

Dạng trụ cầu PI

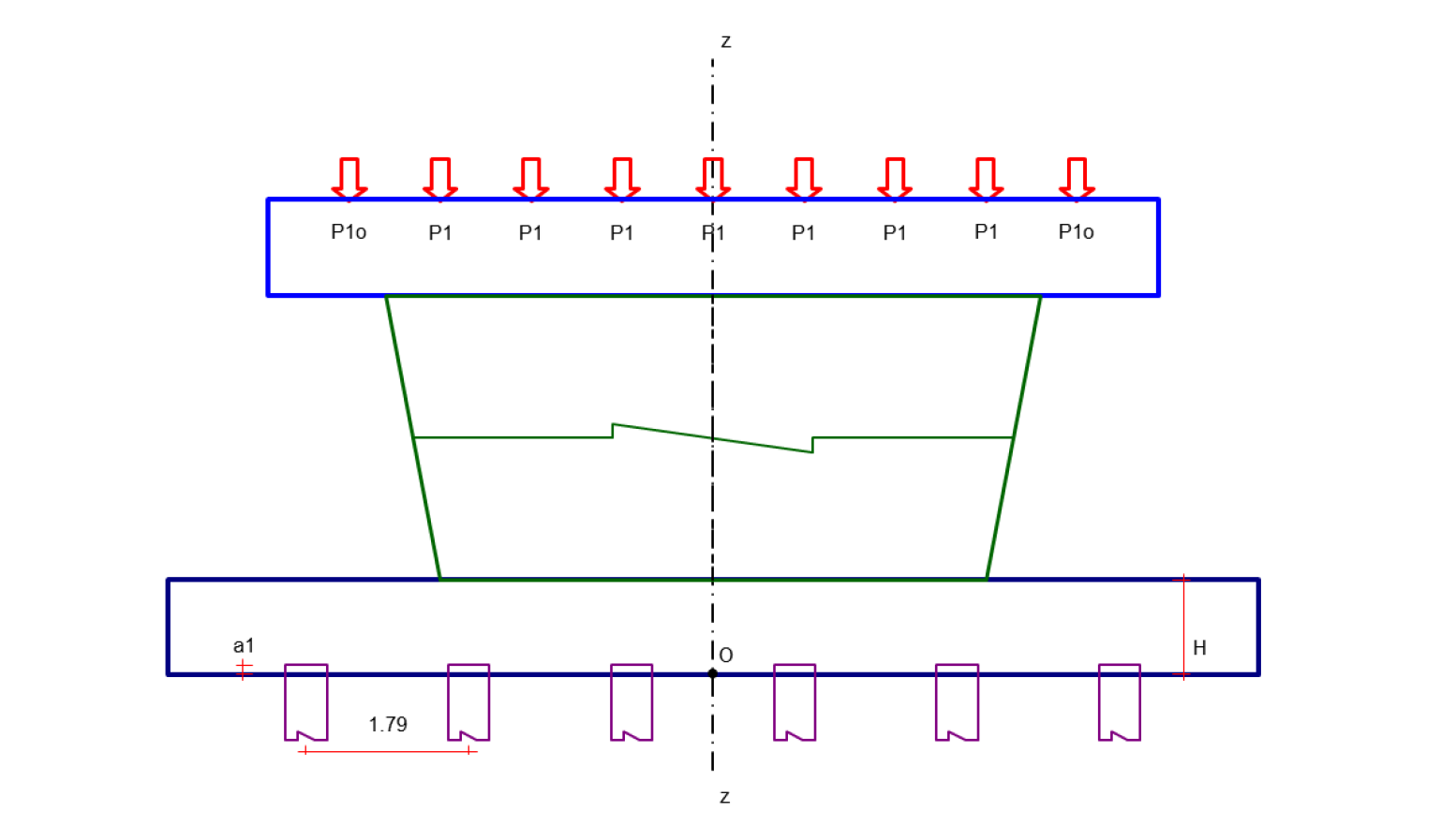

Dạng trụ cầu thân rộng

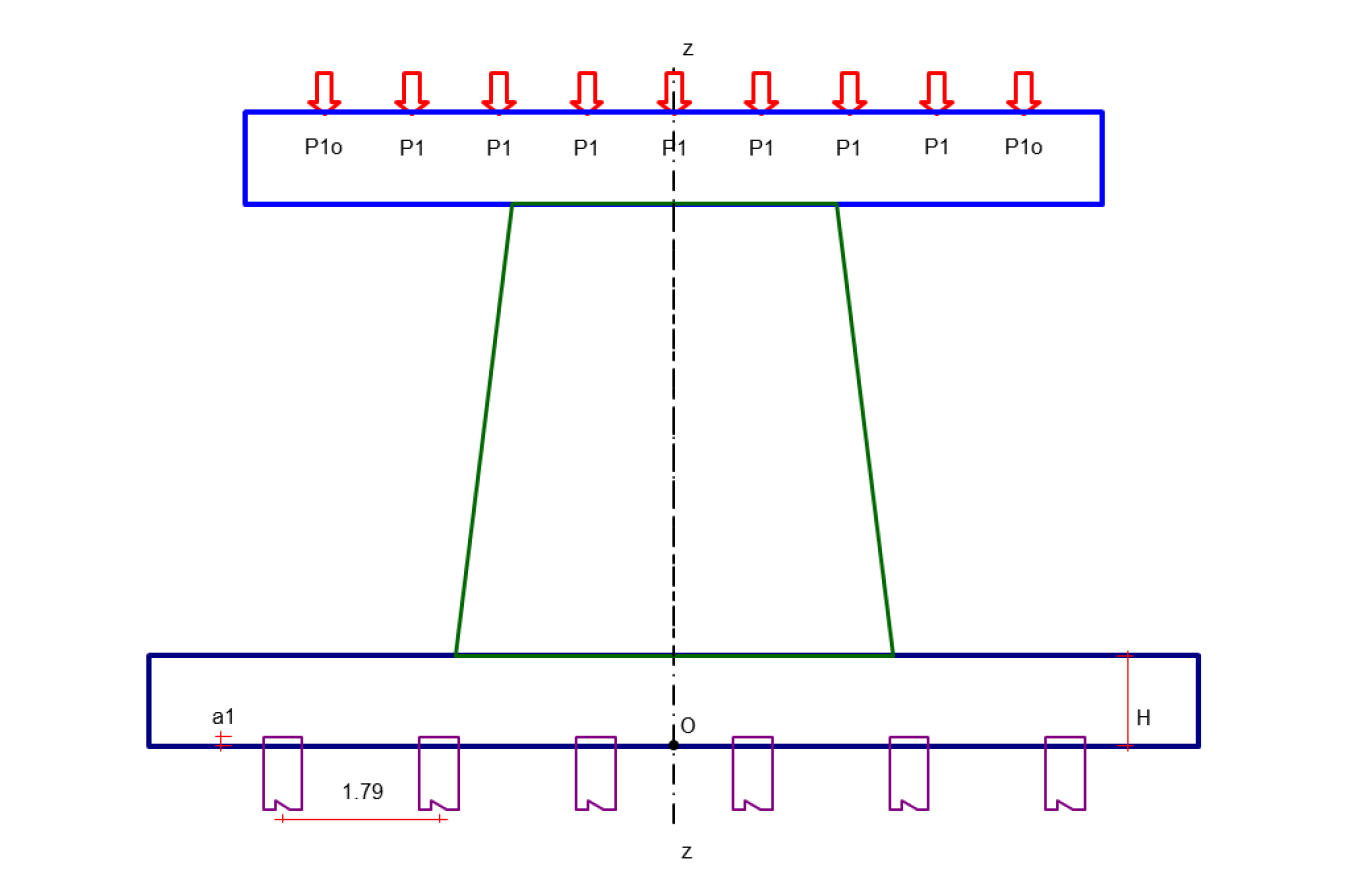

Dạng trụ cầu thân hẹp
Phương pháp phân tích kết cấu: kết hợp cả 2 phương pháp tính hiện đại là phương pháp ma trận và phương pháp phần tử hữu hạn.
Lưu ý: Phần mềm sử dụng Phổ phản ứng theo Tiêu chuẩn Việt Nam TCVN 9386-2012 - Thiết kế công trình chịu động đất. Các kỹ sư xem xét quyết định khi sử dụng.
Sử dụng đơn giản:
Dựa trên số liệu được tích hợp sẵn trong phần mềm, nhập số liệu thiết kế lần lượt :
• Xác lập tĩnh tải
• Tùy chọn loại dầm tiền chế, tính tĩnh tải, hoạt tải và hoạt tải xe
• Tùy chọn loại cọc thiết kế
• Tùy chọn hình dạng, tiết diện trụ cầu bao gồm đài cọc, thân trụ và dầm mũ
• Xác lập các tải trọng gió và dòng chảy theo kích thước và hình dạng trụ cầu
• Tùy chọn thiết kế công trình chịu động đất
• Tải trọng & tổ hợp tải / hoặc tổ hợp các đáp ứng cực trị
Hình ảnh giao diện thay đổi trực quan theo số liệu nhập
Các bước tính toán
• Tự động phân tích & xác lập mô hình kết cấu phù hợp để xác lập kết quả
o Chuyển vị bất lợi của hệ kết cấu & kiểm tra chuyển vị cho phép
o Phản lực cọc bất lợi nhất tương ứng với các tổ hợp tải
o Nội lực bất lợi trong móng cọc
o Nội lực bất lợi trong thân trụ
o Nội lực bất lợi trong dầm mũ
• Tính kết cấu móng cọc bao gồm tính cốt thép & kiểm tra khả năng chịu lực
• Tính kết cấu thân trụ chịu uốn nén theo biểu đồ N-M
• Tính kết cấu dầm mũ bao gồm tính cốt thép & kiểm tra khả năng chịu lực
• Dễ dành thay đổi kích thước, tiết diện và cốt thép để tối ưu hóa kết cấu
