PHÂN TÍCH, TÍNH TOÁN BỂ NƯỚC HÌNH TRỤ
Phần mềm: VN631-CylindricalTank.xlsm & VN631CylTank.dll
Tiêu chuẩn: TCVN 5574:2018, TCVN 9362:2012, TCVN 2737…
Giới thiệu:
Bể nước hình trụ (Cylindrical Water Tank) là dạng công trình đặc biệt thường được áp dụng trong các dự án có yêu cầu cao về kiến trúc và cảnh quan.
Bể nước hình trụ thường được thiết kế dạng bán ngầm.
Phần mềm VNCylinTank là công cụ hỗ trợ công tác thiết kế bể chứa nước hình trụ bằng bê tông cốt thép
• Phân tích & tính toán kết cấu bản nắp
• Phân tích & tính kết cấu tường bể
• Phân tích & tính kết cấu bản đáy
• Kiểm tra khả năng chịu tải của nền đất bên dưới bể
• Ước tính lún của bể
• Các phụ lục tính toán khác (chỉ áp dụng khi cần thiết):
- Kiểm tra khả năng chống chọc thủng
- Kiểm tra khả năng kháng cắt của dầm
Phương pháp phân tích kết cấu bao gồm: phương pháp phần tử hữu hạn (FEM) và phương pháp giải tích. Các mô hình được áp dụng bao gồm mô hình bản trên nền đàn hồi kết hợp với mô hình đồng bộ hóa chuyển vị.

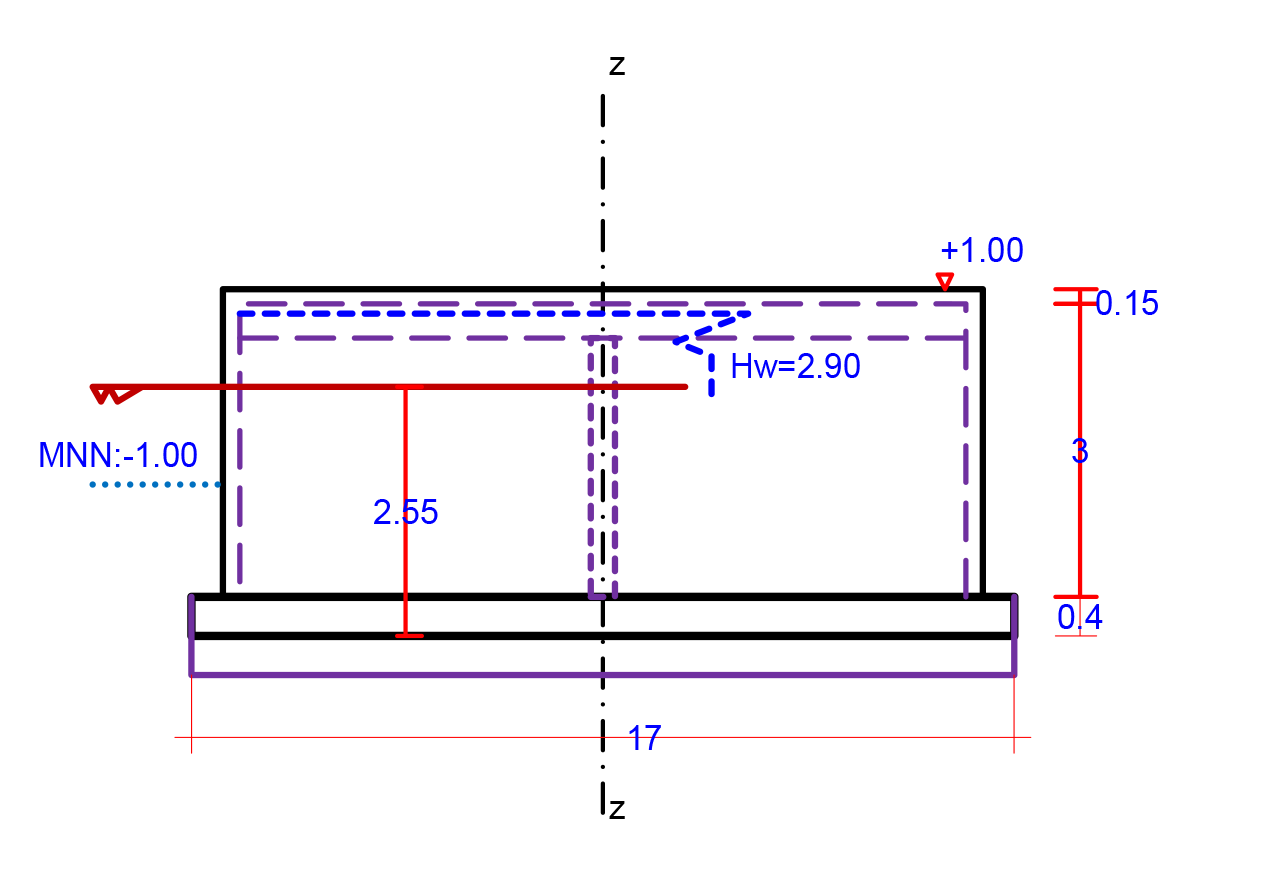

MẶT ĐỨNG BỂ NƯỚC HÌNH TRỤ
Các tính toán kết cấu bao gồm: kiểm tra khả năng chịu uốn, khả năng chịu uốn nén, kiểm tra khả năng chống nứt và bề rộng vết nứt cho phép. Ngoài ra còn kiểm tra khả năng chịu chọc thủng, khà năng chống cắt khi cần thiết.
Sử dụng đơn giản:
Nhập số liệu đơn giản:
• Số liệu kích thước hình học của bể, số liệu về vật liệu và tải trọng thiết kế
• Số liệu địa chất khu vực xây dựng
Hình ảnh giao diện thay đổi trực quan theo số liệu nhập
Các bước tính toán
• Phần mềm tự động xác lập mô hình, phân tích kết cấu & kiểm tra khả năng chịu lực của kết cấu BTCT, bao gồm:
- Kết cấu bản nắp
- Kết cấu tường bể
- Kết cấu bản đáy
• Tự động kiểm tra sức chịu tải nền đất
• Kiểm tra lún
• Tối ưu hóa kết cấu dựa trên việc thay đổi bố trí cốt thép hay các kích thước hình học
• Xem xét đánh giá kết quả và in ấn
Phần mềm liên quan:
- Các chương trình tính nền móng
Video clip hướng dẫn sử dụng:
Bài viết liên quan: Quy trình tính bể nước hình trụ
