Tấm Tường Dự Ứng Lực
TƯỜNG BÊ TÔNG CỐT THÉP ĐÚC SẴN
Phần mềm: VN206-PretensionSlab1.xlsm & VN206PTPanel1.dll
Tiêu chuẩn: TCVN 5574:2018, TCVN 10306:2014
TCVN 7888:2014, TCVN 9114:2012
Giới thiệu:
Công nghệ thi công lắp ghép các cấu kiện bê tông cốt thép đúc sẵn ngày càng áp dụng rộng rãi trong lĩnh vực xây dựng ở Việt Nam, đặc biệt trong các ngành cầu đường, cảng & hạ tầng. Cấu kiện bê tông đúc sẵn đươc chế tạo thành các tấm sàn, tấm tường, cọc các loại, cột các loại…
Phần mềm tính kết cấu các loại tấm tường đúc sẵn cho 2 loại chính như sau:
• Tấm tường đúc sẵn tiết diện Double T (dạng T kép)
• Tấm tường đúc sẵn dạng thường (tiết diện ngang chữ nhật)
Cả 2 dạng có thể được chế tạo bằng bê tông cốt thép thường hay BTCT dự ứng lực.

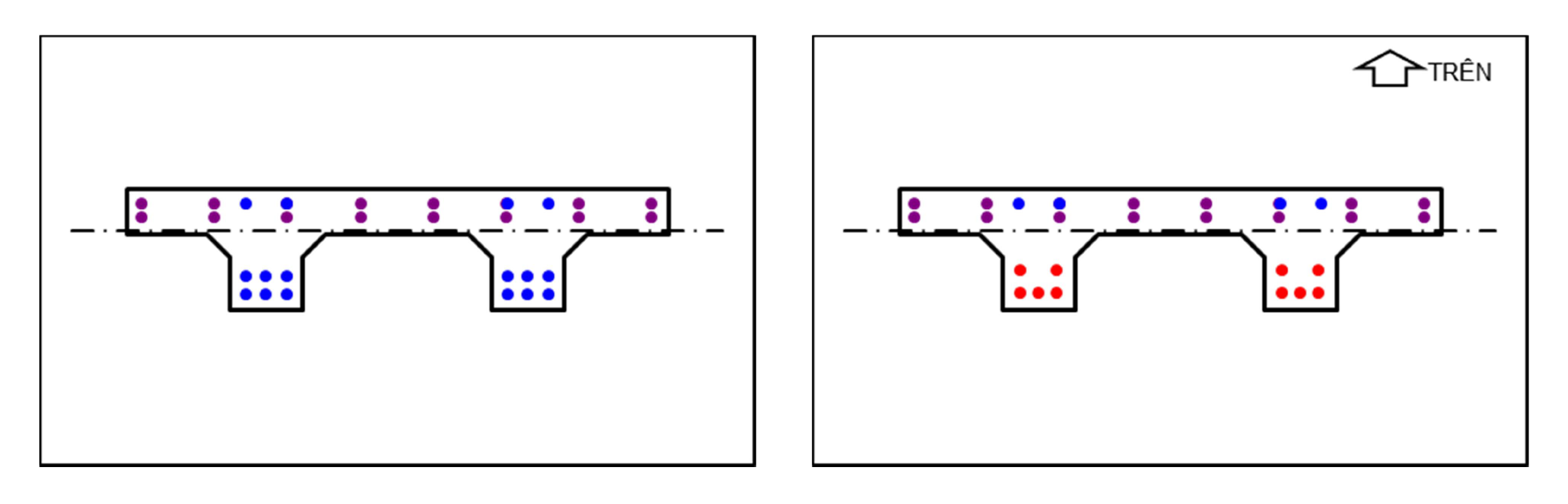

Tiết diện tường T kép, BTCT thường / BT dự ứng lực

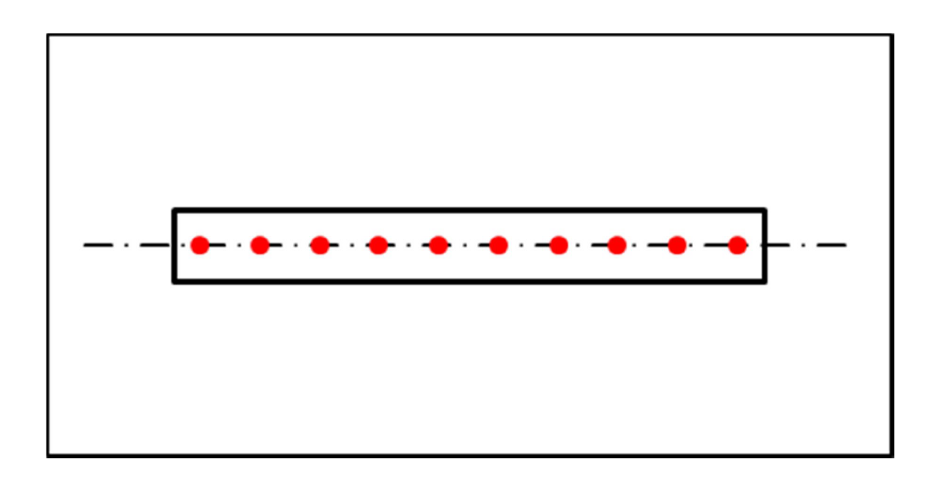

Tiết diện tường phẳng
Các dạng tấm tường được sản xuất theo công nghệ đúc sẵn, cáp được căng trước trên bệ.
Kiểm toán khả năng chịu lực của tấm tường tiết diện T kép, bằng vật liệu bê tông cốt thép dự ứng lực theo biểu đồ tương tác N-M
Sử dụng đơn giản:
Nhập số liệu đơn giản:
• Tùy chọn vật liệu
> Vật liệu bê tông
> Chọn thép dự ứng lực, cốt thép thường
• Tùy chọn tiết diện
> Chọn tiết diện theo định hình chế tạo.
> Thiết kế tiết diện khác tùy theo yêu cầu.
> Tùy chỉnh các thông số hình học liên quan.
Hình ảnh giao diện thay đổi trực quan theo số liệu nhập
Các bước tính toán
• Tự động kiểm tra các thông số sản xuất
• Tự động tính các thông số khả năng chịu lực
> Momen uốn gãy
> Momen kháng nứt
> Khả năng chịu cắt
> Khả năng chống uốn cục bộ
- In ấn
Phần mềm liên quan:
- Các chương trình tính các cấu kiện bê tông cốt thép dự ứng lực
- Phần mềm Tường cọc hở
Video clip hướng dẫn sử dụng:
Bài viết liên quan: Quy trình tính tấm tường bê tông cốt thép dự ứng lực
