Cọc Dự Ứng Lực Chữ H
CỌC BÊ TÔNG DỰ ỨNG LỰC CHỮ H
Phần mềm: VN205-PretensionHPile.xlsm & VN205PreHPile.dll
Tiêu chuẩn: TCVN 5574:2018, TCVN 10306:2014
TCVN 7888:2014, TCVN 9114:2012
Giới thiệu:
Nhiều công nghệ mới & hiện đại ngày càng áp dụng rộng rãi trong lĩnh vực xây dựng ở Việt Nam. Một trong số đó có thể kể đến là cọc bê tông cốt thép dự ứng lực dạng tiết diện chữ H (viết tắt - cọc DUL chữ H).
Cọc BTCT DUL chữ H thường được áp dụng cho các dạng công trình như:
• Tường cọc hở (Soldier Pile Retaining wall)
• Tường rào (Retaining wall Fence)
• Tường vây dùng cọc đúc sẵn
• Tường cừ dùng cọc đúc sẵn
• Các hạng mục công trình khác…
Phần mềm tính kết cấu cọc bê tông cốt thép dự ứng lực chữ H theo Tiêu chuẩn Việt Nam nhằm phục vụ công tác thiết kế các công trình được áp dụng theo tiêu chuẩn Việt Nam hiện hành.
Phần mềm kiểm tra khả năng chịu lực của cọc trên cơ sở khả năng chịu nén uốn theo biểu đồ N-M
Cấu tạo cọc
• Cọc chỉ bố trí cốt thép dự ứng lực
• Cọc bố trí cốt thép dự ứng lực có tăng cường thép thường.

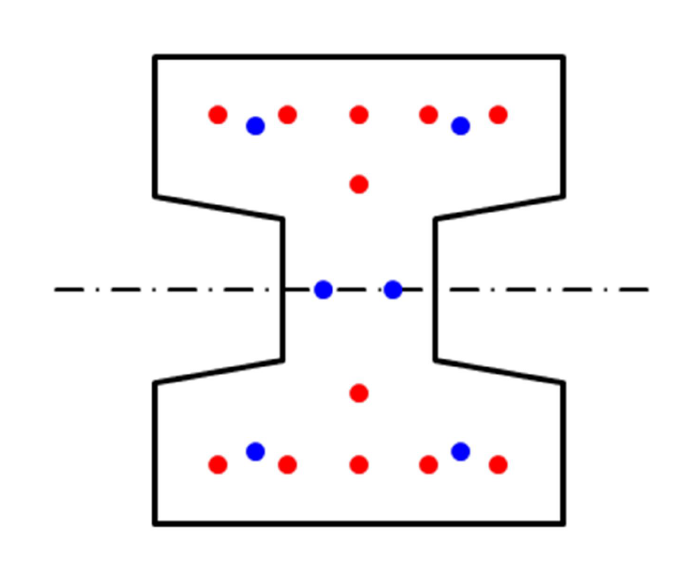

Tiết diện cọc BTCT dự ứng lực chữ H
Ghi chú: ký hiệu chấm đỏ cho cáp DUL,
ký hiệu chấm xanh cho thép thường
Cọc được sản xuất theo công nghệ đúc sẵn, cáp được căng trước trên bệ.
Sử dụng đơn giản:
Nhập số liệu đơn giản:
• Tùy chọn vật liệu
> Vật liệu bê tông
> Chọn thép dự ứng lực, cốt thép thường
• Tùy chọn tiết diện
> Chọn tiết diện theo định hình chế tạo
> Chọn tiết diện khác tùy theo yêu cầu thiết kế
> Tùy chỉnh các thông số hình học liên quan
• Nội lực (N, Q, M) cần kiểm tra
Hình ảnh giao diện thay đổi trực quan theo số liệu nhập
Các bước tính toán
• Tự động kiểm tra các thông số sản xuất
• Tự động tính các thông số khả năng chịu lực
> Momen uốn gãy
> Momen kháng nứt
> Khả năng chịu cắt cọc
> Khả năng chống cắt cục bộ
• Kiểm tra khả năng chịu lực của cọc với các nội lực từ công trình thiết kế thực tế

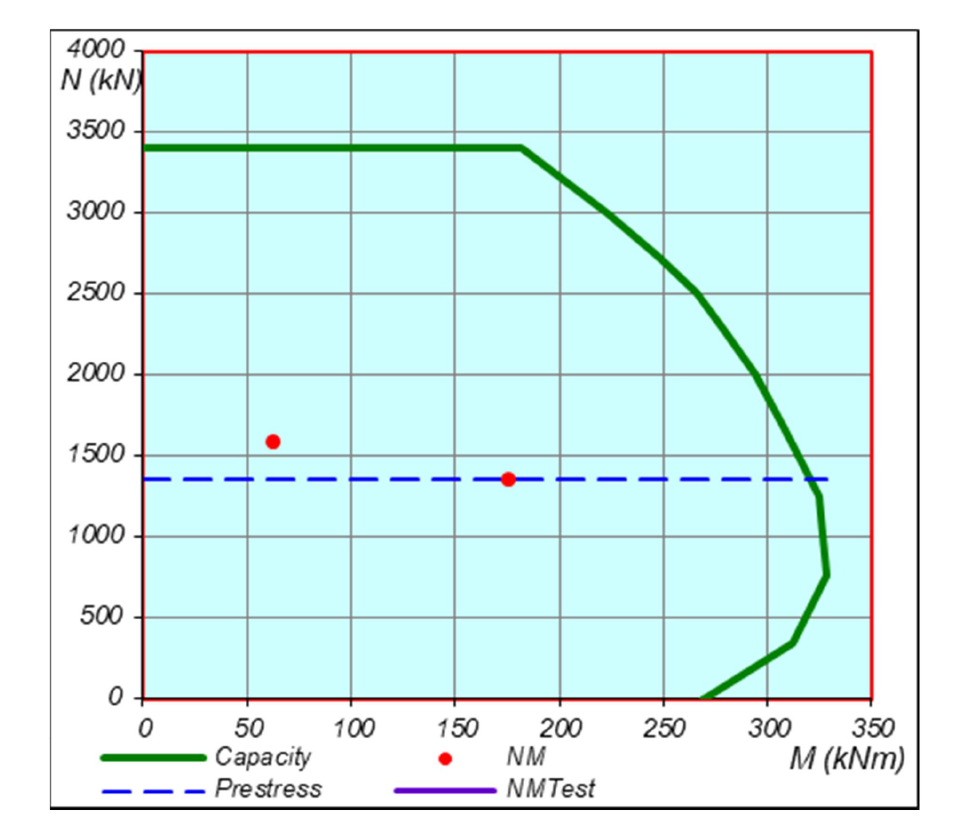

Biểu đồ tương tác N-M cọc DUL chữ H
- In ấn
Phần mềm liên quan:
- Các chương trình tính các cấu kiện bê tông cốt thép dự ứng lực
- Phần mềm Tường cọc hở
Video clip hướng dẫn sử dụng:
Bài viết liên quan: Quy trình tính cọc bê tông cốt thép dự ứng lực chữ H
