Móng Băng Trực Giao

Giá: 500.000 vnđ

Đánh giá:

Bản dùng thử: Download - Số Lượt Tải Về: 66

PHÂN TÍCH, TÍNH KẾT CẤU MÓNG BĂNG TRỰC GIAO

Phần mềm: VN009-OrthoStripFoot.xlsm & Vn009OrthoStrip.dll

Tiêu chuẩn: TCVN 5574:2012, TCVN 9362:2012, TCVN 2737:1997…

Giới thiệu:

Móng băng trực giao cấu tạo bao gồm các móng băng liên kết với nhau tạo thành 1 hệ móng băng. Kết cấu móng băng trực giao thường được áp dụng phổ biến trong các công trình dân dụng, áp dụng phù hợp cho công trình có nền đất từ trung bình đến tốt.

Phần mềm Móng băng trực giao là công cụ phân tích nội lực và tính kết cấu, tính cốt thép móng băng

Phần mềm cần số liệu ban đầu

• Số liệu địa chất

• Số liệu phản lực móng hay tải trọng tác dụng lên móng băng

Phần mềm thực hiện

• Xác định & kiểm tra sức chịu tải móng theo đất nền cho các loại móng

• Phân tích nội lực trong móng & tính kết cấu

• Tính kết cấu bản móng đúng tâm, lệch tâm có xét đến sự phân bố lại phản lực nền

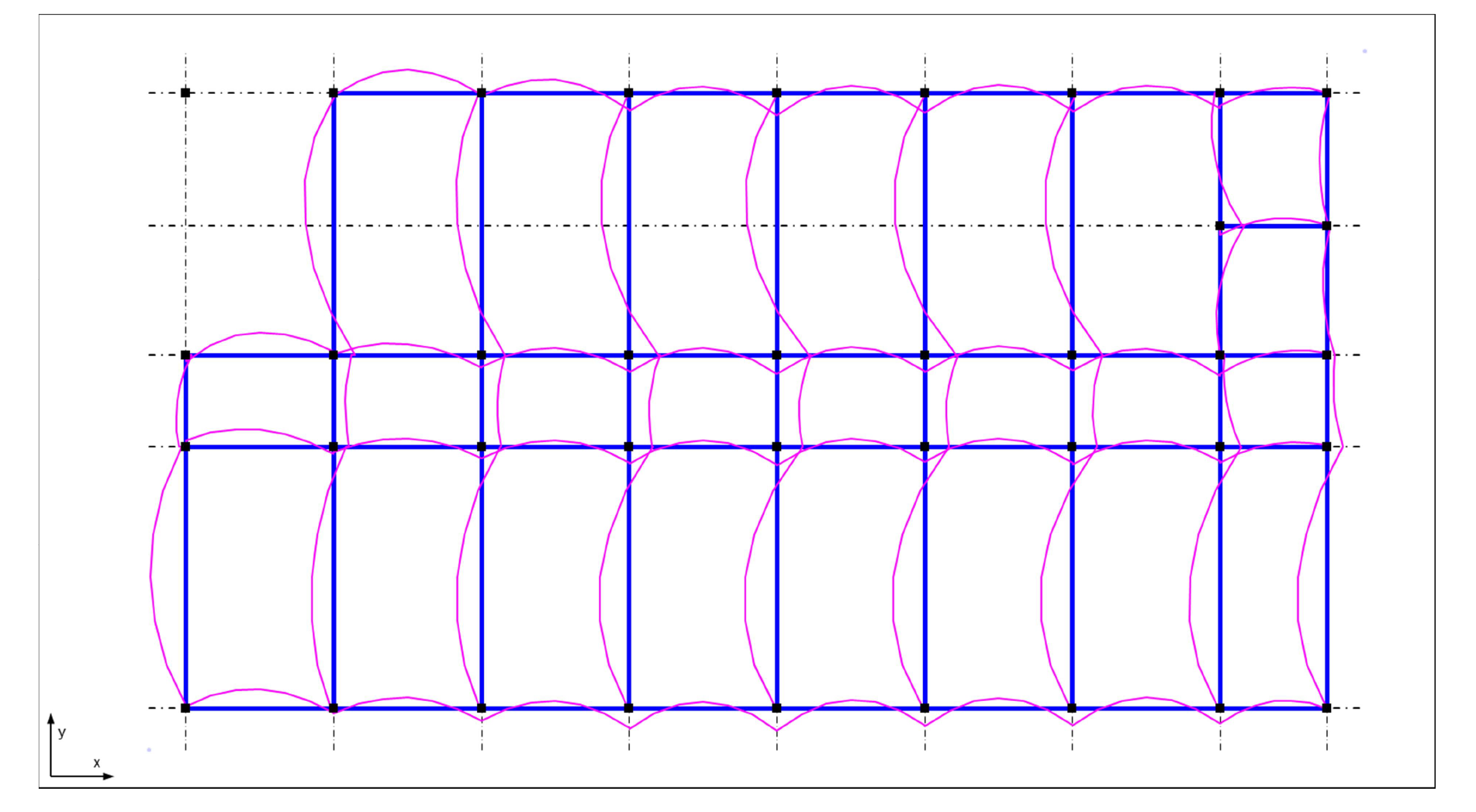

Minh họa biểu đồ momen trong móng băng trực giao

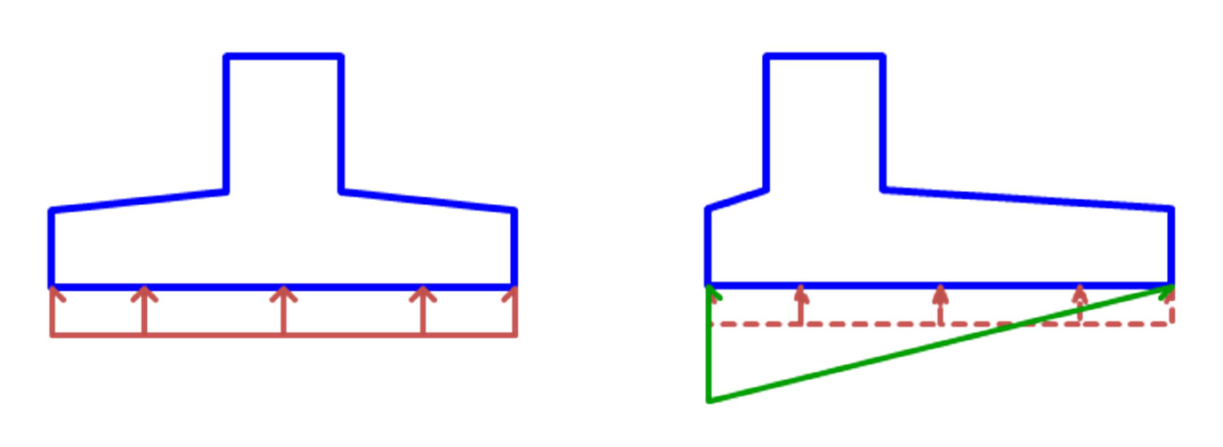

Minh họa móng băng đúng tâm và móng băng lệch tâm

Phân tích kết cấu bằng phương pháp phần tử hữu hạn theo mô hình dầm trên nền đàn hồi với lò xo phần tử. Phần mềm tích hợp sẵn các phương pháp xác định hệ số nền giúp kỹ sư dễ dàng tùy chọn phương pháp thích hợp.

Sử dụng đơn giản:

Nhập số liệu đơn giản:

• Copy số liệu phản lực móng từ các phần mềm phân tích nội lực (Etab, SAP…)

• Số liệu địa chất khu vực xây dựng

• Tùy chọn tiết diện ngang móng băng các loại

• Vị trí móng băng trực giao thiết kế

Hình ảnh giao diện thay đổi trực quan theo số liệu nhập vào.

Các bước tính toán

• Tự động xác lập mô hình móng băng dựa trên cơ sở vị trí phản lực móng, tùy chỉnh nếu cần thiết

• Tự động xác định sức chịu tải móng & hệ số nền

• Phân tích nội lực, tính kết cấu & xác lập các trường hợp bất lợi cho từng móng

• Tự động kiểm tra khả năng chịu tải móng băng
