Cột Tròn Gia Cường

Giá: 300.000 vnđ
Số lượng:
Phiên Bản:
Ngôn Ngữ:
Thời Hạn:   300.000 VNĐ
Đánh giá:
1 người đã bình chọn
Lượt xem: 5590
Bản dùng thử: Download - Số Lượt Tải Về: 12

TÍNH TOÁN GIA CƯỜNG CỘT TRÒN



Phần mềm: VN037-CircleColRetrofit.xlsm & VN037CColRetrofit.dll

    Tiêu chuẩn Việt Nam TCVN 5574:2018, TCVN 2737:1995


Giới thiệu:

  Phần mềm tính gia cường cột tiết diện tròn nhằm phục vụ cho tính toán thiết kế sửa chữa và tăng cường kết cấu công trình

   -  Gia cường kết cấu cột tiết diện chữ nhật thành cột tròn / hay cột tròn thành cột chữ nhật cho các cột cũ bị hư hỏng, suy giảm cường độ…

   -  Mở rộng tiết diện cột cho các công trình dân dụng khi cần nâng thêm số tầng.

  Phần mềm tính gia cường cột tròn dựa trên kiểm tra khả năng chịu lực của cột theo biểu đồ quan hệ lực dọc – moment (N-M).

  Giao diện bằng hình ảnh trực quan, hình ảnh tiết diện cột & thép cột tự động cập nhật theo số liệu nhập vào.

  Phần mềm bao gồm 03 bài toán chính

   -  Gia cường cột tròn → cột tròn đúng tâm

   -  Gia cường cột tròn → cột chữ nhật (đối xứng / bất đối xứng)

   -  Gia cường cột chữ nhật → cột tròn (đối xứng / bất đối xứng)

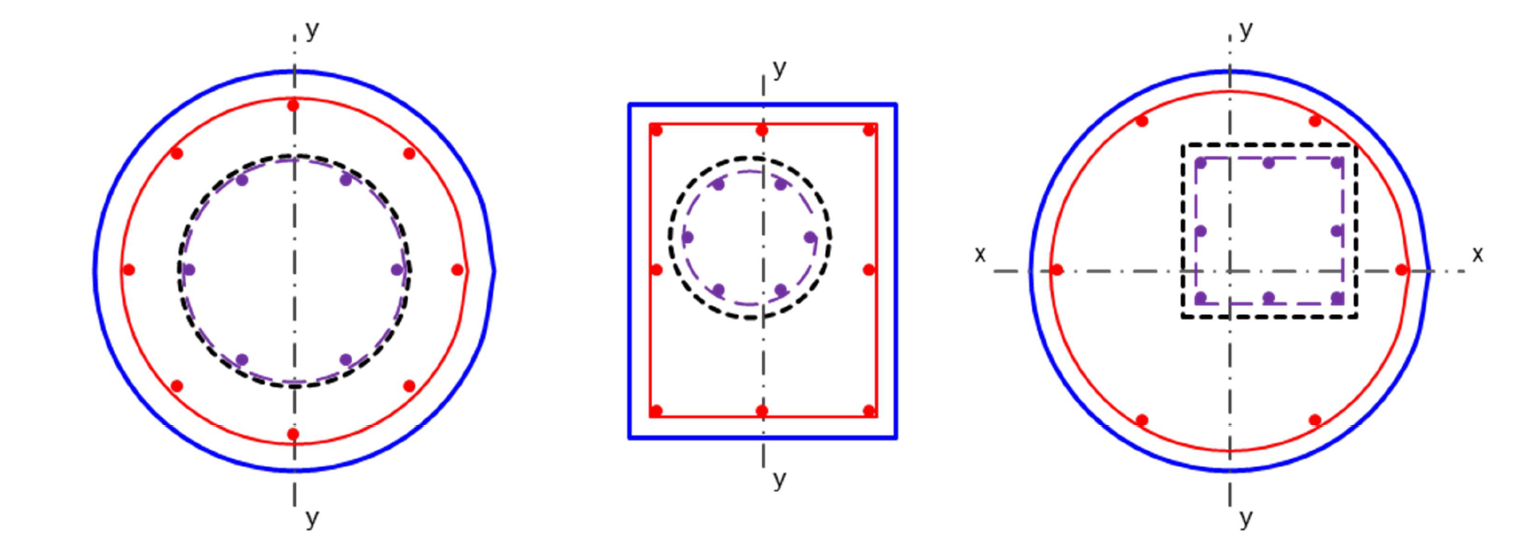

                                                      Minh họa các cách thức gia cường cột tròn / chữ nhật

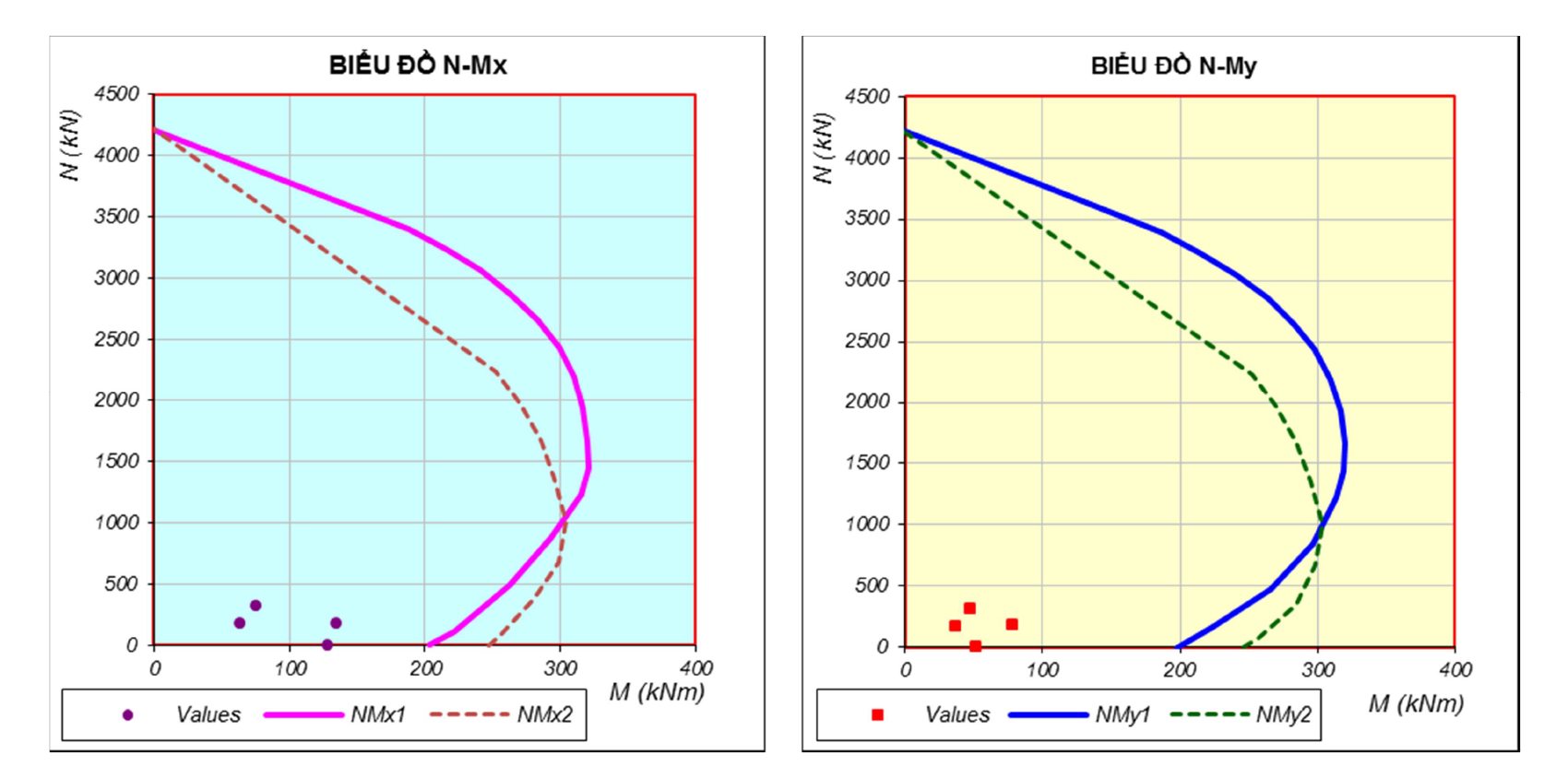

                                                                 Biểu đồ N-M cho cột tròn bất đối xứng





Sử dụng đơn giản:

  Nhập số liệu đơn giản theo trình tự trên xuống:

   •  Số liệu về vật liệu bê tông, cốt thép cho tiết diện cũ và tiết diện gia cường

   •  Số liệu tiết diện cột

   •  Số liệu nội lực của cột thiết kế


  Tự động hóa kiểm tra khả năng chịu lực:

   •  Kiểm tra đánh giá khả năng chịu lực cột theo mức độ %

   •  Thay đổi tiết diện để tối ưu hóa kết cấu

   •  Thay đổi loại, đường kính hay số lượng cốt thép để tối ưu hóa kết cấu


-  In ấn


Phần mềm liên quan:

-  Các chương trình tính các cấu kiện bê tông cốt thép


Video clip hướng dẫn sử dụng:











Bài viết liên quan: Quy trình tính gia cường cột BTCT theo biểu đồ N-M
