Khung Thép Tổ Hợp 1 Nhịp
TÍNH KHUNG THÉP 1 NHỊP – THÉP TỔ HỢP
Phần mềm: VN2002-01SpanCoSFrame.xlsm & Vn2002CSFrame.dll
TCVN 5575:2012 & TCVN 2737:1995
Giới thiệu:
Thép tổ hợp hàn ngày càng được áp dụng rộng rãi nhờ vào sự áp dụng các công nghệ chế tạo hiện đại giúp cho chi phí sản xuất ngày càng rẻ hơn. Trong đó, khung thép 1 nhịp 1 tầng sử dụng thép tổ hợp hàn là dạng kết cấu ngày càng áp dụng rộng rãi cho các công trình công nghiệp như nhà xưởng, nhà kho… Phần mềm tính khung thép 1 nhịp nhằm đáp ứng yêu cầu thiết kế nhanh chóng và chính xác đối với các công trình tại Việt Nam.
Phần mềm được tích hợp sẵn:
o Bản đồ áp lực gió tại Việt Nam giúp tự động hóa tính tải trọng gió
o Số liệu tiết diện xà gồ giúp tự động hóa tính kết cấu xà gồ mái & xà gồ vách
o Số liệu các tiết diện thép cán giúp tự động hóa mô hình và tính tải trọng

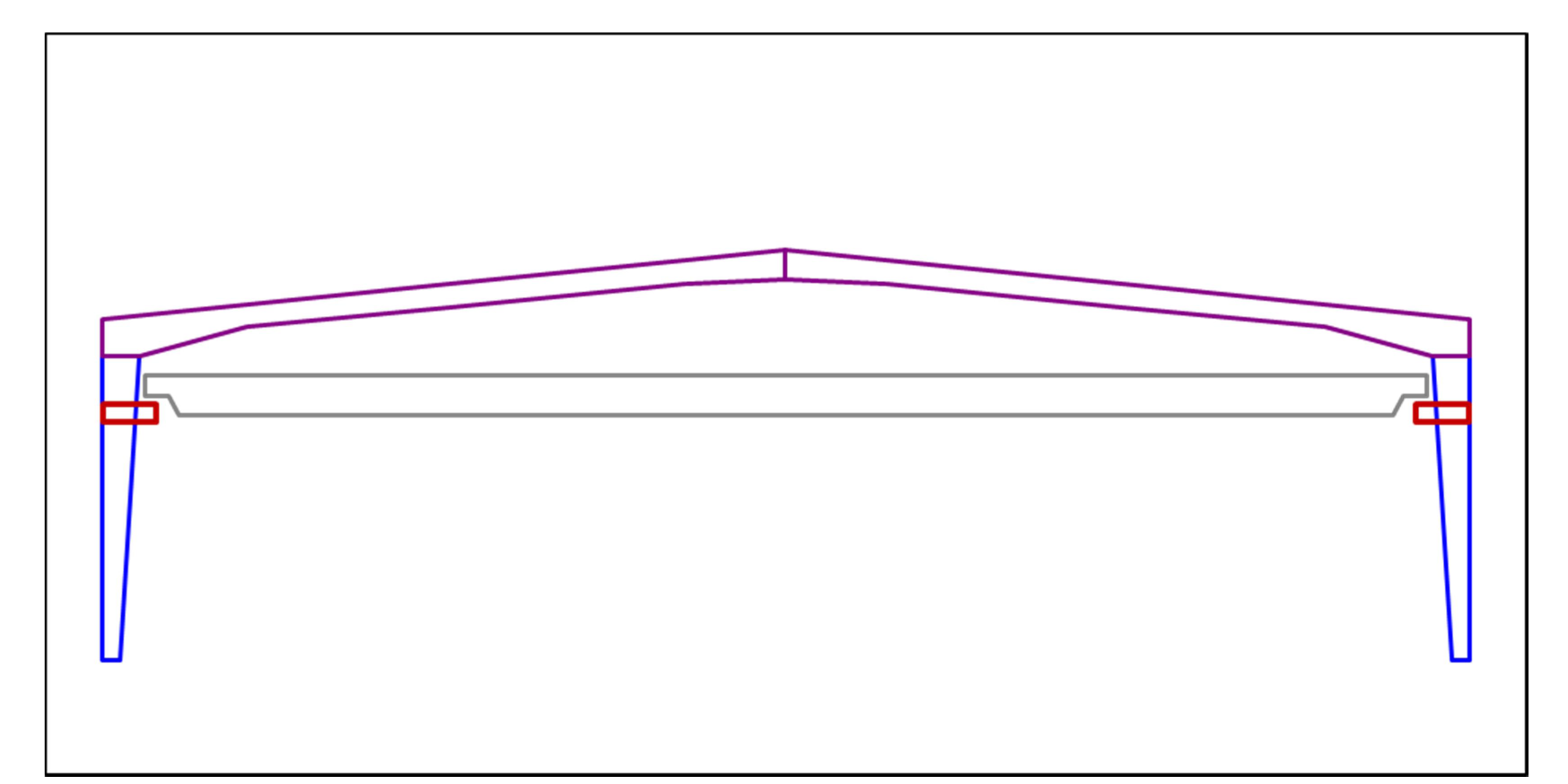

MÔ HÌNH KHUNG THÉP CÓ CẦU TRỤC
Phần mềm được lập trình dựa trên tiêu chuẩn xây dựng Việt Nam hiện hành, trong đó:
o Tính khung thép theo sơ đồ khung phẳng bằng phương pháp phần tử hữu hạn theo mô hình đàn hồi tuyến tính
o Tính kết cấu khung thép theo 2 trạng thái giới hạn
o Tự động hóa tính toán đồng thời 2 mô hình khung có cầu trục và không có cầu trục thép, hoặc tùy chọn khung không cầu trục
o Tự động so sánh kiểm tra lực động đất tác dụng lên khung
o Tính và kiểm tra kết cấu thép theo khả năng chịu lực và biến dạng
Sử dụng đơn giản:
- Nhập số liệu và thực hiện tính toán theo trình tự:
o Tùy chọn khu vực thiết kế & kích thước khung để tính tải trọng gió
o Tùy chọn loại xà gồ mái phù hợp để tính kết cấu xà gồ mái
o Tùy chọn loại xà gồ vách phù hợp để tính kết cấu xà gồ vách
o Nhập số liệu tính toán:
> Tiết diện cột, kèo thay đổi tại các vị trí tiết diện
> Tùy chọn khung có hay không cầu trục
> Tùy chọn tiết diện giằng (giằng mái, giằng chéo…) các loại
> Các tải trọng ngoài thêm vào (nóc gió, cầu gió, sê nô…)
- Tự động hóa tính toán
o Tự động tính tải trọng, phân tích khung & tính kết cấu (cột, kèo)
o Tự động hóa kiểm tra các điều kiện chuyển vị cho phép
o Kết quả đánh giá kết cấu theo mức độ phần trăm (%) giúp người dùng dễ dàng tối ưu hóa kết cấu
- In ấn
Phần mềm liên quan:
- Các chương trình tính kết cấu các cấu kiện thép
Video clip hướng dẫn sử dụng:
