PHÂN TÍCH & TÍNH TOÁN DẦM TRONG KHUNG BÊ TÔNG CỐT THÉP DỰ ỨNG LỰC CĂNG SAU
Phần mềm: VN202-PTBeamInFrame.xlsm & VN202PTBeam.dll
Tiêu chuẩn thiết kế: TCVN 5574:2018 - Kết cấu bê tông và bê tông cốt thép - Tiêu chuẩn thiết kế
TCVN 2737:2023 - Tải trọng và tác động - Tiêu chuẩn thiết kế…
Giới thiệu:
Dầm bê tông dự ứng lực căng sau là kết cấu đang ngày càng phổ biến trong các công trình nhà cao tầng. Phân tích kết cấu dầm bê tông dự ứng lực có sự khác biệt so với kết cấu dầm bê tông cốt thép thông thường. Mô hình tính dầm trong khung là mô hình thường được áp dụng bởi các kỹ sư thiết kế
Phân tích kết cấu dầm trong khung bằng bê tông cốt thép dự ứng lực căng sau yêu cầu phải phân tích theo 02 mô hình kết cấu khác nhau:
1. Mô hình kết cấu tại thời điểm căng cáp. Tại thời điểm này, bê tông thường chỉ cần đạt 75% cường độ bê tông thiết kế tương ứng với mô hình kết cấu chỉ có dầm làm việc đồng thời với các cột bên dưới và tải trọng thi công.
2. Mô hình kết cấu khi dầm đạt 100% cường độ thiết kế. Khi đó dầm làm việc như cấu kiện dầm làm việc trong khung hoàn chỉnh với tải trọng thiết kế
Phần mềm VNPTBeam nhằm tự động hóa tính toán dầm theo 2 mô hình khác nhau đồng thời theo thực tế và công nghệ thi công dầm bê tông dự ứng lực căng sau được áp dụng tại Việt Nam.
Phương pháp phân tích nội lực: phương pháp phần tử hữu hạn (FEM), cho phép tự động hóa:
1. Tự động phân chia 2 mô hình tính
2. Tự động tính toán hoạt tải theo cách tải trọng xen nhịp
3. Tự động chọn nội lực lớn nhất để tính toán thiết kế.
Tính kết cấu dầm dự ứng lực:
1. Tự động bố trí hình dạng cáp.
2. Tự động bố trí cấu tạo cốt thép thông thường
Giao diện bằng hình ảnh trực quan

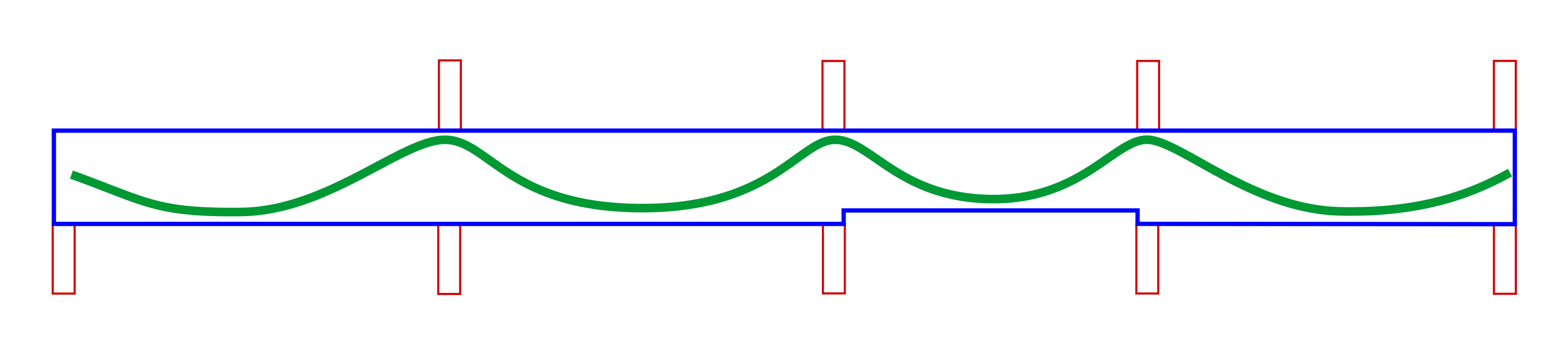

Sơ đồ căng cáp dầm bê tông dự ứng lực
Sử dụng đơn giản:
Nhập số liệu đơn giản như theo trình tự tính dầm:
- Số liệu về vật liệu
- Số liệu hình học dầm, bao gồm tiết diện và chiều dài các đoạn dầm.
- Tải trọng & các hệ số tải trọng
Các bước tính toán
- Phân tích dầm khi căng cáp (giai đoạn căng cáp)
- Phân tích dầm khi kết cấu hoàn chỉnh (giai đoạn sau cùng)
- Bố trí cáp dự ứng lực và cốt thép thường.
Kiểm tra khả năng chịu lực của dầm & tối ưu hóa kết cấu:
- Kiểm tra ứng suất và độ vồng khi dầm làm việc trong giai đoạn căng cáp
- Kiểm tra ứng suất và chuyển vị trong dầm theo giai đoạn sau cùng
- Kiểm tra khả năng chịu lực của kết cấu trong giai đoạn sau cùng (giai đoạn 2)
- Thay đổi cáp thép (theo hình dạng & số lượng) hoặc cốt thép thường để tối ưu hóa kết cấu
In ấn
