PHÂN TÍCH & TÍNH TOÁN KẾT CẤU HỒ BƠI BÊ TÔNG CỐT THÉP
Phần mềm: VN083-SwimmingPool.xlsm & VN083SPool.dll
Tiêu chuẩn Việt Nam: TCVN 5574:2018, TCVN 9362-2012, TCVN 2737:1997…
Giới thiệu:
Hồ bơi là dạng công trình bể chứa nước 1 ngăn bằng bê tông cốt thép. Hồ bơi nói chung là hạng mục công trình thường hay gặp đối với các dự án công trình dân dụng, hay nói cách khác là dạng bể chứa nước, chất lỏng hay chất thải công nghiệp lỏng trong các dự án công trình công nghiệp.
Tính toán các bộ phận hồ bơi (tường bể và bản đáy) thường được tính theo các giai đoạn thi công, thử tải và vận hành công trình. Điều này nhằm kiểm tra khả năng chịu lực và biến dạng của kết cấu trong các điều kiện thực tế bất lợi nhất.
Các trường hợp bất lợi khi tính toán kết cấu:
• Giai đoạn thi công, bể chưa có nước, tường bên ngoài đã được san lấp
• Giai đoạn sửa chữa, khi bể chứa nước, bên ngoài không / chưa san lấp
• Tính kiểm tra đẩy nổi khi mực nước ngầm cao nhất
• Tính kiểm tra đẩy nổi khi công trình trong hố đào bị ngập nước (sự cố thi công)
• Giai đoạn vận hành khi bể chứa chịu toàn bộ các lực tác dụng
Phần mềm tính Hồ bơi nhằm tự động hóa phân tích nội lực và tính cốt thép cho kết cấu bao gồm:
• Tự động hóa tính các tham số đất nền và sức chịu tải nền đất

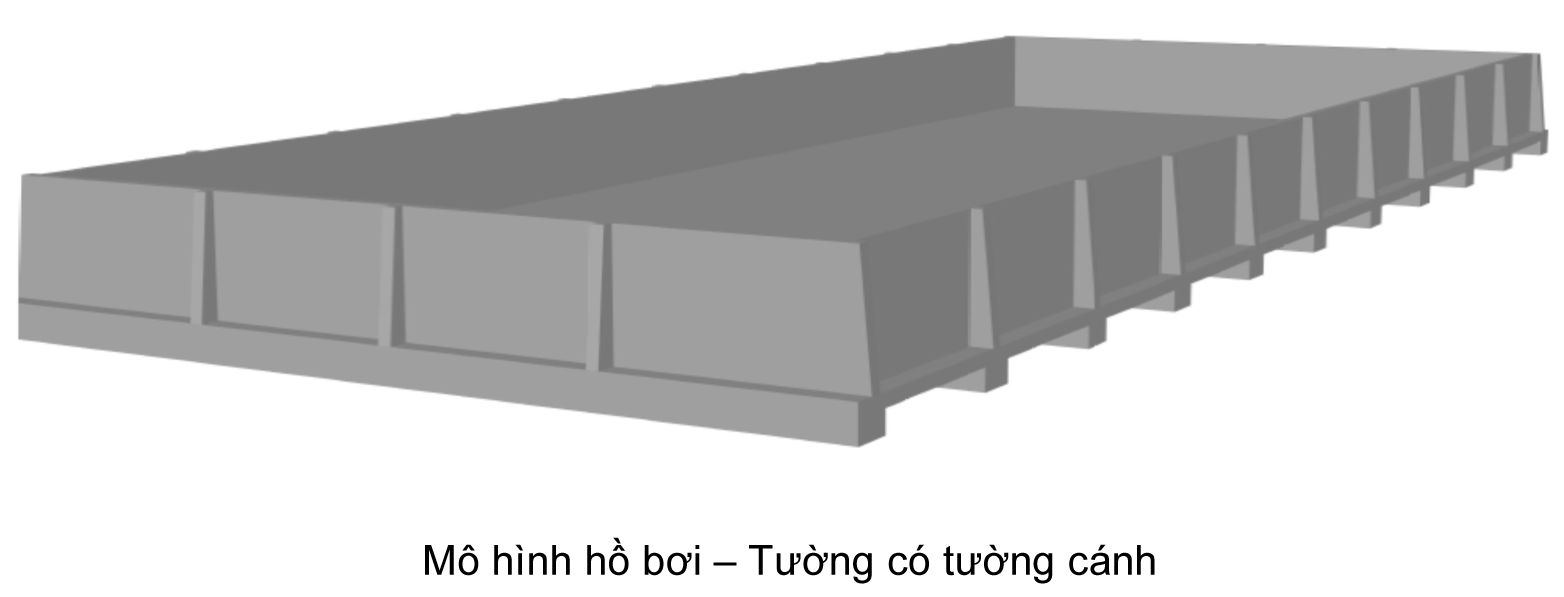

• Tính vách bể (tường bể & tường cánh)
• Tính bản đáy (bản đáy có dầm / không dầm, trên nền đàn hồi …)
Phương pháp phân tích kết cấu bằng phương pháp phần tử hữu hạn, mô hình lò xo nền.
Phần mềm được tích hợp sẵn các số liệu, bảng tra dùng trong thiết kế kết cấu.
Sử dụng đơn giản:
Nhập số liệu đơn giản theo trình tự:
• Kích thước hồ bơi & kích thước các bộ phận
• Số liệu về địa chất & mực nước ngầm
• Vật liệu bê tông, cốt thép.
Các bước tính toán:
• Tùy chọn tính các dạng kết cấu tường, bản đáy theo yêu cầu
• Kiểm tra khả năng chịu lực của nền
• Tính cốt thép và kiểm tra khả năng chịu lực
• Kiểm tra nứt và vết nứt cho phép
• Dễ dàng kiểm tra & tối ưu hóa kết cấu
- In ấn
Phần mềm liên quan:
- Các chương trình tính các cấu kiện bê tông cốt thép
Video clip hướng dẫn sử dụng:
Quý khách lưu ý: Video chưa được nâng cấp lên phiên bản mới
