TÍNH TOÁN CỘT BTCT – TIẾT DIỆN TRÒN
Phần mềm: VN033-CircleColumnDesign.xlsm & VN033.dll
Tiêu chuẩn TCVN 5574-2018
Giới thiệu:
Tính toán thiết kế cột tròn dựa trên kiểm tra khả năng chịu lực của cột theo biểu đồ quan hệ Lực dọc – moment (N-M).
Nội lực dùng thiết kế cột bê tông cốt thép dựa trên kết quả phân tích nội lực của các phần mềm phân tích kết cấu như Etab, SAP2000, Microtrans…
- Chương trình tự động chọn lựa các tổ hợp tải trọng nguy hiểm nhất tác dụng lên cột, bao gồm các trường hợp.
- Khi lực nén lớn nhất Nmax
- Khi momen lớn nhất lần lượt theo các phương Mxmax, Mymax
- Tính toán uốn xiên đồng thời
- Khi lực cắt lớn nhất lần lượt theo các phương Vxmax, Vymax và khi (|Vx|+|Vy|)max
- Không sử dụng biểu đồ bao nội lực
- Kiểm tra khả năng chịu tải của cột tại các tầng khác nhau đồng thời
- Kiểm tra khả năng chịu cắt theo phương pháp qui đổi tiết diện tương đương
Qui ước cột tiết diện Tròn Dd (D40)
Sử dụng đơn giản:
- Copy số liệu tính toán từ các phần mềm phân tích nội lực, bao gồm:
- Số liệu nội lực của tất cả các phần tử cột trong mô hình tính khung nhà
- Số liệu các tầng & cao độ
- Số liệu về mặt cắt tiết diện
- Các bước tính toán
- Tự động chọn tổ hợp nội lực bất lợi nhất tác dụng lên toàn bộ cột
- Tự động tính momen cộng thêm
- Tự động kiểm tra lực cắt khuếch đại (khi tính lực động đất)
- Kiểm tra khả năng chịu lực của cột & tối ưu hóa kết cấu:
- Đánh giá định lượng khả năng chịu lực của cột
- Thay đổi đường kính thép / số thanh thép để xác định khả năng chịu lực tối ưu

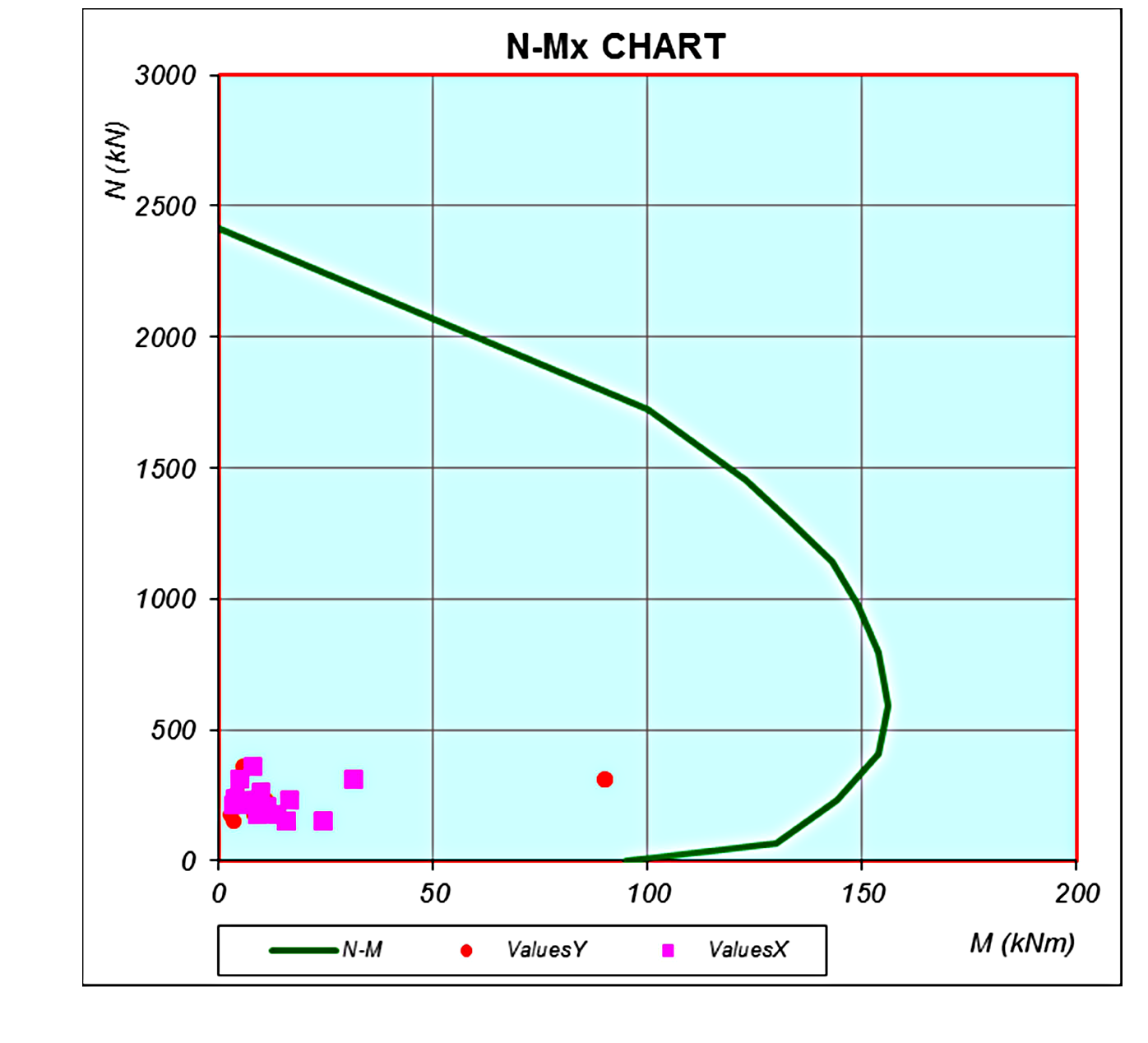

Biểu đồ N-M theo TCVN 5574-2012 Biểu đồ N-M theo TCVN 5574-2018
- In ấn
Phần mềm liên quan:
- Các chương trình phân tích kết cấu (SAP2000, ETab…)
Bài viết liên quan: Tính Cột Tròn Theo Biểu Đồ N-M
