Chọc Thủng Sàn
TÍNH TOÁN CHỌC THỦNG SÀN
Phần mềm: VN025-PunchingShear.xlsm & Vn025.dll
Tiêu chuẩn thiết kế TCVN 5574:2018
Giới thiệu:
Tính chọc thủng sàn là bài toán quan trọng trong tính toán kết cấu sàn phẳng, sàn nấm.
Giá trị nội lực chọc thủng được xác định dựa trên hiệu số giữa các lực nén & momen tại đầu cột bên dưới và giữa các lực nén & momen tại chân cột bên trên sàn tính toán. Số liệu nội lực từ kết quả phân tích mô hình tính toán bằng các phần mềm phân tích kết cấu (như Etab). Chọn nội lực thiết kế (bao gồm lực cắt và momen) bất lợi nhất tương ứng với lực chọc thủng lớn nhất trong các tổ hợp tải trọng tính toán với trạng thái giới hạn thứ nhất.
Phần mềm tính chọc thủng sàn phân chia 4 trường hợp:

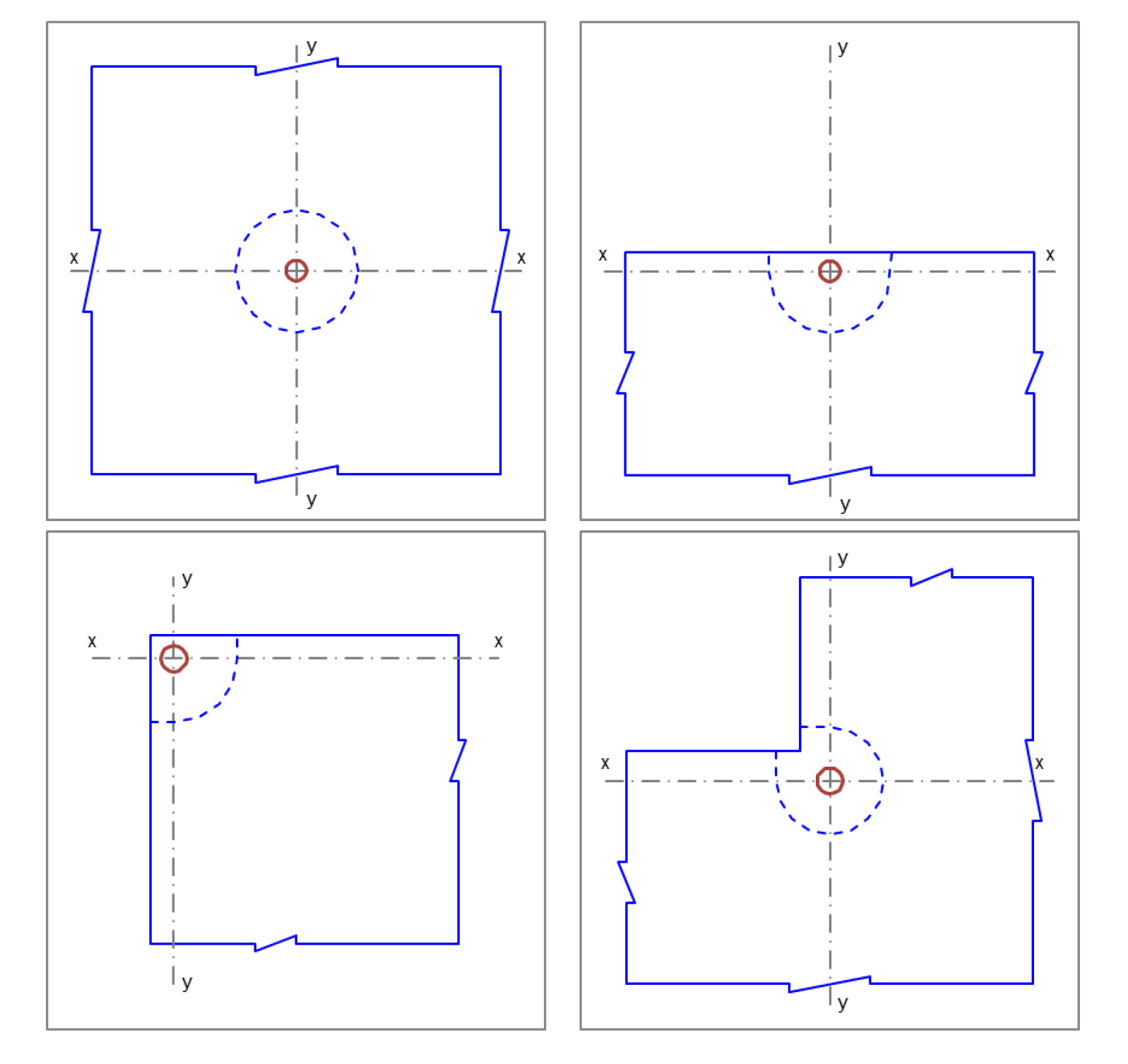

1. Tính chọc thủng sàn khi cột tại giữa sàn
2. Tính chọc thủng sàn khi cột tại biên sàn
3. Tính chọc thủng sàn khi cột tại vị trí góc sàn
4. Tính chọc thủng sàn khi cột trong góc sàn khuyết
Tính chọc thủng sàn dựa trên khả năng kháng chọc thủng theo lực chọc thủng và momen kháng theo 2 phương sàn. Các trường hợp kiểm tra chọc thủng bao gồm:
1. Cột tiết diện tròn
2. Cột tiết diện chữ nhật
3. Cột tiết diện vuông
Phần mềm dựa trên số liệu nội lực cột từ kết quả phân tích mô hình kết cấu bằng phần mềm Etab nhằm tự động hóa quá trình tính toán. Người thiết kế cũng có thể dễ dàng nhập số liệu và tính toán trực tiếp khi chỉ cần tính các bài toán kiểm tra riêng lẻ
Các trường hợp tính chọc thủng sàn: cột giữa, cột cạnh, cột góc & cột tại góc trong sàn khuyết
Sử dụng đơn giản:
- Copy số liệu tính toán từ các phần mềm (Etab), bao gồm:
• Số liệu các tầng & cao độ
• Số liệu về mặt cắt tiết diện cột
• Số liệu nội lực của các phần tử cột trong mô hình tính
- Các bước tính toán
• Chọn trường hợp chọc thủng sàn
• Chọn sàn tính toán theo vị trí cột
• Chọn các tầng tính toán
• Tự động xác định nội lực bất lợi nhất
• Tự động xác định tiết diện cột tại vị trí thiết kế
- Kiểm tra khả năng chịu lực của cột & tối ưu hóa kết cấu:
• Đánh giá định lượng khả năng chịu chọc thủng của sàn
• Thay đổi các thông số sàn thiết kế nếu cần thiết.
• Thay đổi đường kính thép / số thanh thép chịu cắt để xác định khả năng chịu lực tối ưu
- In ấn
Phần mềm liên quan:
- Các chương trình phân tích kết cấu (SAP2000, ETab…)
Video clip hướng dẫn sử dụng:
Quý khách lưu ý: Video chưa được nâng cấp lên phiên bản mới
Bài viết liên quan: Quy trình tính chọc thủng sàn
