Phân Tích Cọc
PHÂN TÍCH & TÍNH TOÁN CỌC ĐƠN
Phần mềm: VN004-PileAnalysis.xlsm & VN004PileAnalyse.dll
Tiêu chuẩn: TCVN 2737:1997, TCVN 9362:2012, TCVN 5574:2018, TCVN 10304:2014…
Giới thiệu:
Cọc bê tông cốt thép là bộ phận công trình áp dụng rất phổ biến trong các công trình xây dựng
Công cụ Phân tích & tính toán cọc đơn cung cấp giải pháp toàn diện để thiết kế cọc
- Tính sức chịu tải cọc đơn
• Áp dụng cho tất cả các loại cọc như cọc vuông, cọc tròn, cọc ly tâm, cọc Barrete
• Áp dụng cho các phương pháp hạ cọc khác nhau như cọc đóng, cọc ép, cọc khoan nhồi
Tính khả năng chịu tải theo lực dính c, góc ma sát trong φ và phân loại đất từ kết quả khảo sát địa chất theo công thức đã được kiểm nghiệm phù hợp qua rất nhiều công trình thực tế tại Việt Nam.
- Phân tích cách bố trí cọc cần thiết trên mặt bằng dựa trên việc tự động hóa số liệu tổ hợp tải trọng bất lợi nhất.
- Phân tích nội lực và tính kết cấu cọc BTCT.
• Áp dụng cho cọc thẳng, cọc nghiêng, cọc có đoạn tự do hay cọc nằm trong đất nền
• Tính bố trí cốt thép & kiểm tra khả năng chịu lực của cọc, có xét đến sự tăng nội lực đỉnh cọc khi thiết kế kháng chấn
• Công cụ tích hợp sẵn số liệu cọc ly tâm dự ứng lực cho thuận tiện tính toán
- Ước tính lún cọc đơn
Phân tích nội lực trong thân cọc bằng phương pháp phần tử hữu hạn theo mô hình cọc trên nền đàn hồi và lò xo nút.

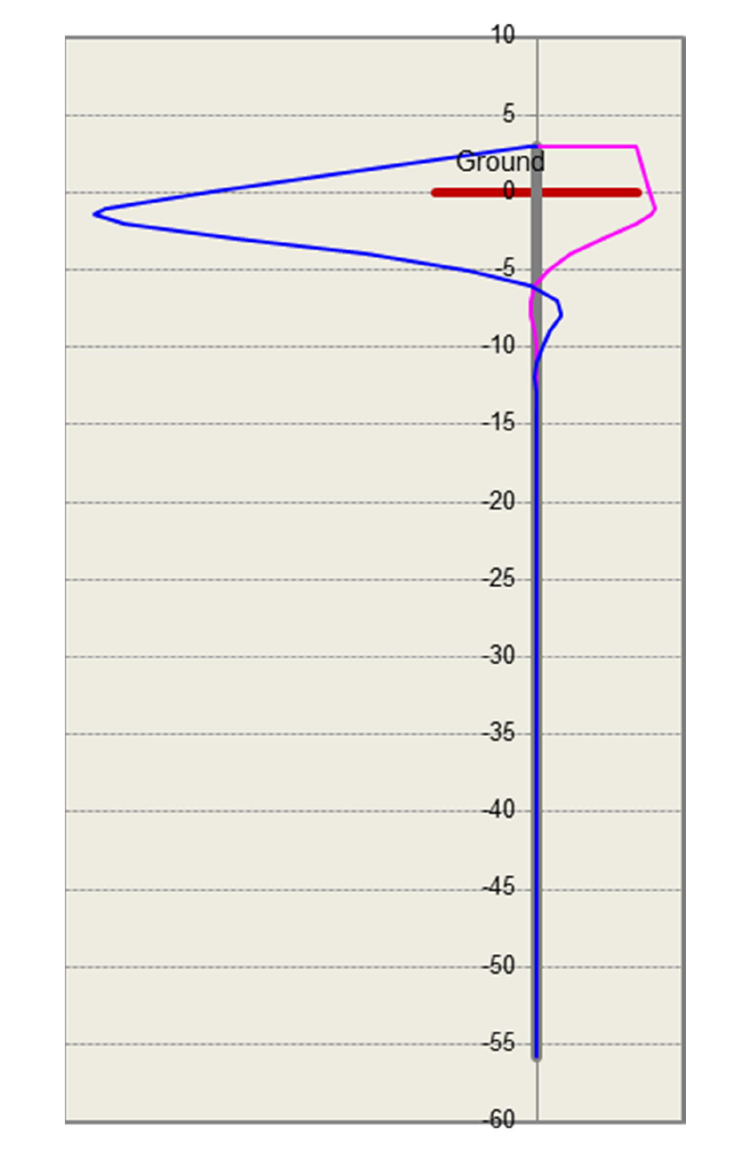

Minh họa nội lực trong cọc có đoạn chiều cao tự do
Sử dụng đơn giản:
• Copy số liệu địa chất từ Báo cáo khảo sát địa chất
• Copy số liệu phản lực nền từ kết quả phân tích nội lực của các chương trình khác (như Etab, Sap2000…)
• Tùy chọn cọc để tính sức chịu tải cọc theo c, φ và phân loại đất
• Xác lập tự động cọc bất lợi nhất tướng ứng với các trường hợp tải
• Tùy chọn cọc phân tích nội lực & tính kết cấu
• Chỉ định vị trí cọc cần ước tính lún
• Lưu các bước tính toán và in ấn
Phần mềm liên quan:
• Các chương trình phân tích kết cấu (SAP2000, Etab…)
• Các chương trình tính nền móng
Bài viết liên quan: Tính toán Cọc Đơn
