Gia Cố Mái Đất

Giá: 650.000 vnđ
Số lượng:
Phiên Bản:
Ngôn Ngữ:
Thời Hạn:   650.000 VNĐ
Đánh giá:
2 người đã bình chọn
Lượt xem: 5730
Bản dùng thử: Download - Số Lượt Tải Về: 62

ỔN ĐỊNH CÁC MÁI DỐC GIA CỐ



Phần mềm: VN334-SlopeStrengthen.xlsm & VN334SlopeStrength.dll

    Tiêu chuẩn Việt Nam TCVN 9362:2012, TCVN 9152:2012, TCVN 11823-2017…


Giới thiệu:

  Gia cố mái đất là vấn đề nền móng – kết cấu khá phổ biến và bắt buộc trong các công trình giao thông, công trình hạ tầng. Trong thực tế, các mái đất thường được gia cố bằng các phương pháp

   •  Gia cố mái đất bằng vải địa kỹ thuật

   •  Gia cố mái đất bằng rọ đá

   •  Gia cố mái đất bằng các dạng kết cấu tạm thời như xếp chồng các bao cát, các khối xếp bằng bê tông…

   •  Gia cố mái đất bằng cừ tràm. Dù gia cố mái dốc bằng cừ tràm khá phổ biến cho các công trình nhỏ tại Việt Nam nhưng đây chỉ là phương pháp kinh nghiệm, không có trong TCVN hiện hành.

   •  Các phương pháp hỗn hợp


  Tính ổn định các công trình bằng mái đất gia cố bao gồm các bài toán bắt buộc:

   •  Kiểm tra ổn định trượt ngang

   •  Kiểm tra ổn định lật

   •  Kiểm tra sức kháng của nền đất (kiểm tra ổn định trượt sâu)

   •  Kiểm tra ổn định trượt cung tròn, thường phân biệt thành 2 trường hợp

      -  Ổn định trượt cung tròn có các lớp đất nền nằm ngang

      -  Ổn định trượt cung tròn với các lớp đất có cao độ thay đổi

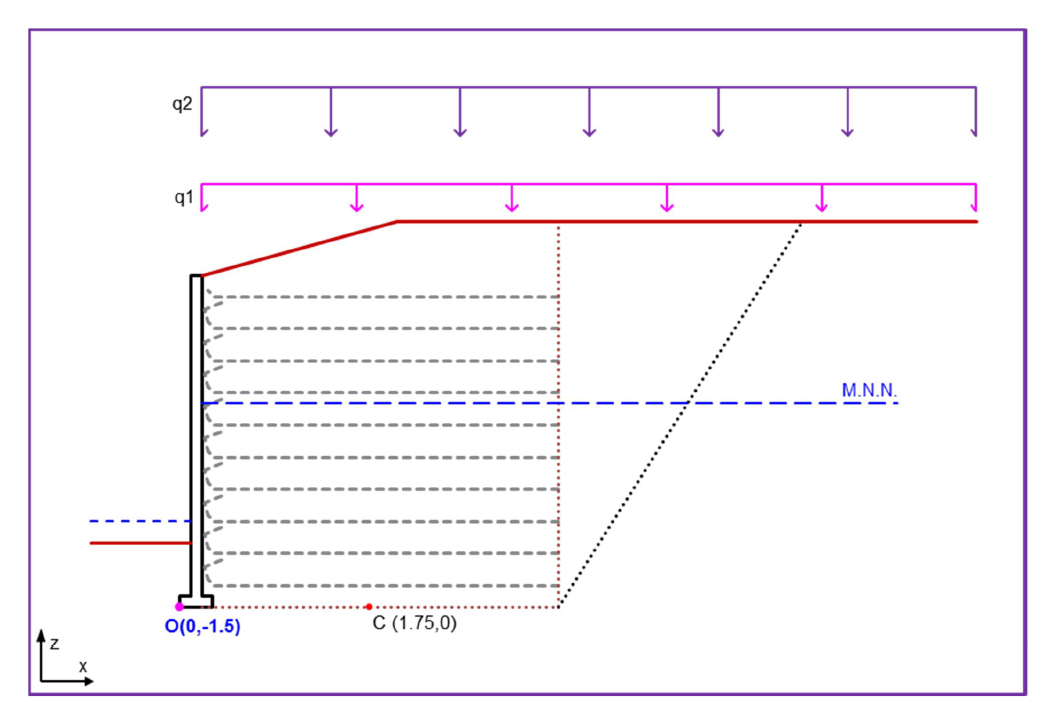

                                                                         Hình 1: Mái đất được gia cố bằng vải địa kỹ thuật

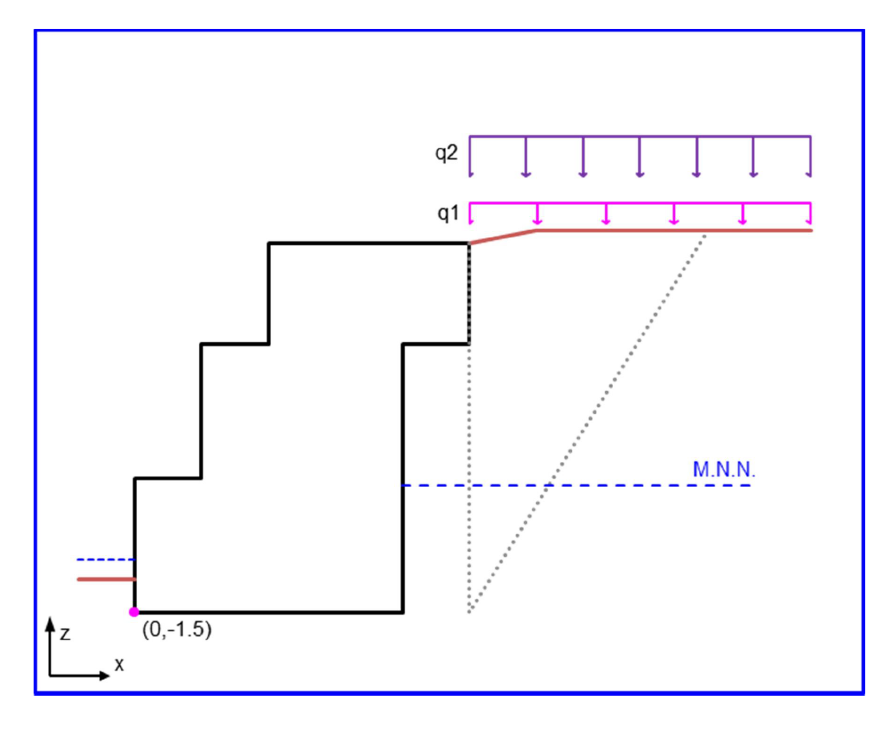

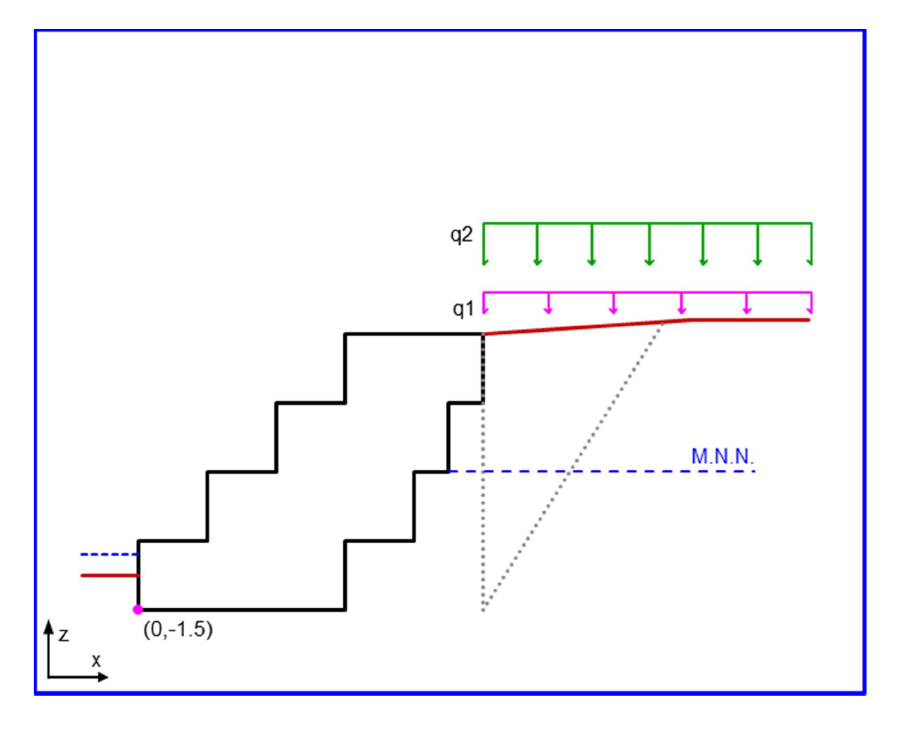

 Hình 2: Gia cố mái đất bằng rọ đá   Hình 3: Gia cố mái đất bằng kết cấu tạm thời

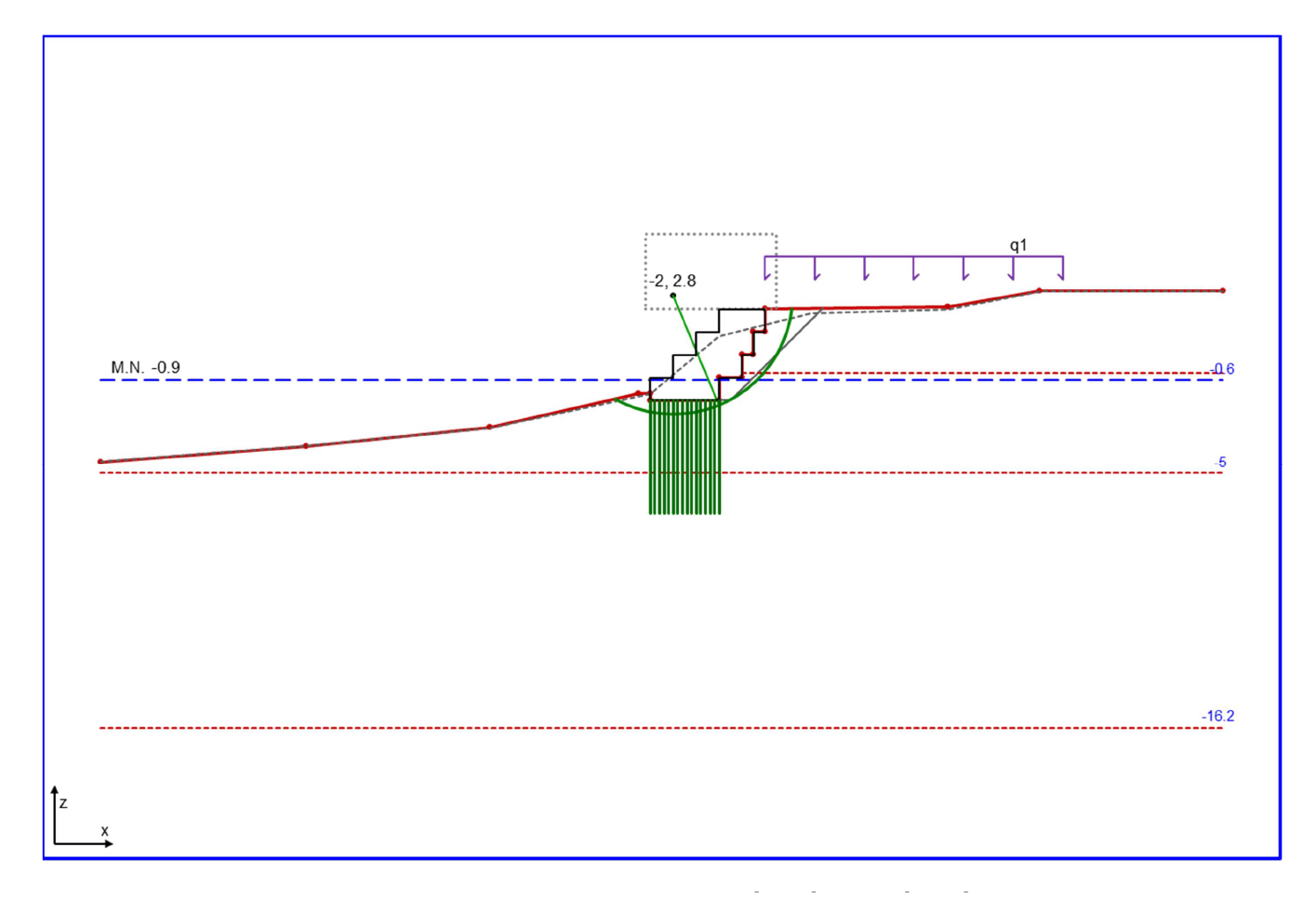

                                          Hình 4: Ổn định trượt cung tròn đối với mái đất bằng kết cấu tạm thời & cừ tràm

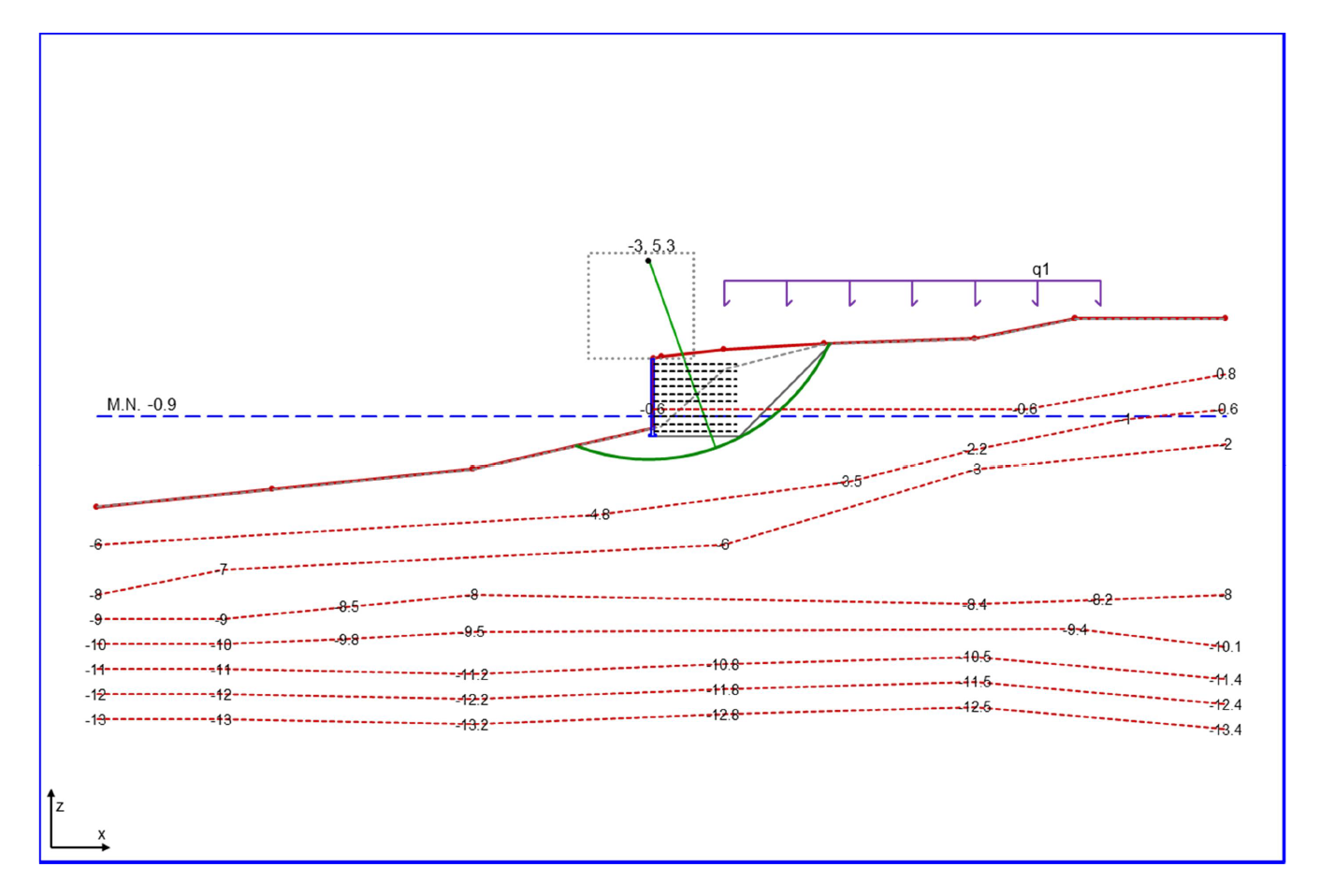

                                             Hình 5: Ổn định trượt cung tròn đối với mái đất gia cố bằng vải địa kỹ thuật



  Phân tích bằng phương pháp phân mảnh với tâm trượt và bán kính lần lượt thay đổi, nhằm tìm ra giá trị an toàn nhỏ nhất. Công trình được đánh giá ổn định khi hệ số an toàn lớn hơn hay bằng hệ số an toàn cho phép.


Sử dụng đơn giản:

  Nhập số liệu đơn giản theo trình tự:

   •  Nhập số liệu địa chất và mực nước thiết kế nếu có

   •  Nhập số liệu mặt đất tự nhiên

   •  Tuỳ chọn dạng công trình thiết kế, tùy chỉnh các điểm cao độ mặt đất hoàn thiện phù hợp

   •  Nhập các thông số khác như số liệu tải trọng


  Tự động hóa tính toán

   •  Tự động xác lập các điều kiện ban đầu (tâm trượt, bán kính…)

   •  Tự động xác lập cao độ thiết kế, cao độ đào thi công

   •  Tự động kiểm tra và đánh giá kết quả tính

   •  Dễ dàng thay đổi số liệu để tối ưu hóa kết cấu


-  In ấn


Phần mềm liên quan:

-  Các chương trình kiểm tra ổn định trượt cung tròn khác



Video clip hướng dẫn sử dụng:











Bài viết liên quan: Quy trình tính ổn định trượt cung tròn
