Móng 1 Cọc

Giá: 550.000 vnđ
Số lượng:
Phiên Bản:
Ngôn Ngữ:
Thời Hạn:   550.000 VNĐ
Đánh giá:
2 người đã bình chọn
Lượt xem: 6814
Bản dùng thử: Download - Số Lượt Tải Về: 81

PHÂN TÍCH, TÍNH KẾT CẤU MÓNG 01 CỌC BTCT



Phần mềm: VN601-OnePileFoot.xlsm & VN601OnePile.dll

    Tiêu chuẩn: TCVN 5574:2018, TCVN 9362:2012, TCVN 10304:2014, TCVN 2737:1997…


Giới thiệu:

  Kỹ thuật thi công nền móng ngày càng phát triển đã chế tạo được các loại cọc có sức chịu tải rất lớn. Do vậy mà ngày càng có nhiều công trình nhà cao tầng, không riêng tại Việt Nam mà cả các nước trên thế giới, đang áp dụng phổ biến móng 1 cọc. Móng 01 cọc là móng chỉ dùng duy nhất 1 cọc bên dưới cột, cọc dùng phổ biến thường là cọc khoan nhồi hay cọc barrete, bằng bê tông cốt thép.

  Phần mềm tính móng 01 cọc cung cấp giải pháp toàn diện cho công tác phân tích nội lực và tính kết cấu móng 01 cọc bằng bê tông cốt thép.

  Chỉ cần số liệu ban đầu

   •  Số liệu địa chất

   •  Số liệu tải trọng đầu cọc / hay phản lực móng

  Phần mềm thực hiện

   •  Xác định sức chịu tải cọc đơn theo đất nền cho 1 hay nhiều hố khoan đồng thời

   •  Xác định mặt bằng bố trí cọc

   •  Phân tích nội lực trong cọc & tính kết cấu cọc

   •  Tính kết cấu đài

   •  Ước tính lún cọc đơn

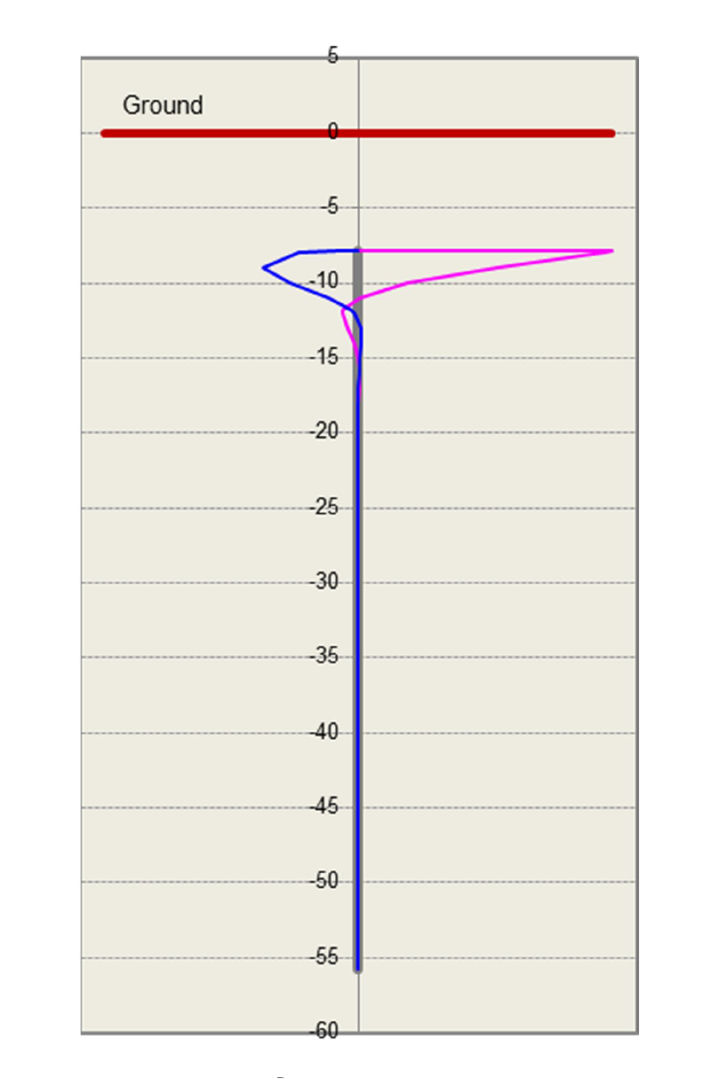

                                                                              Minh họa biểu đồ momen trong cọc

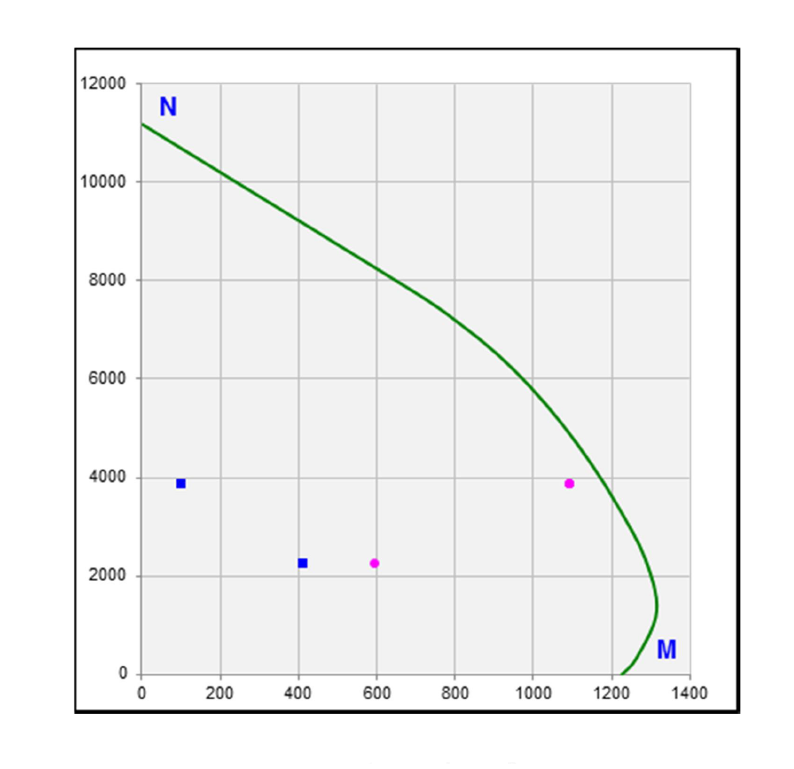

                                                           Minh họa biểu đồ tương tác lực dọc N – momen M của cọc tròn

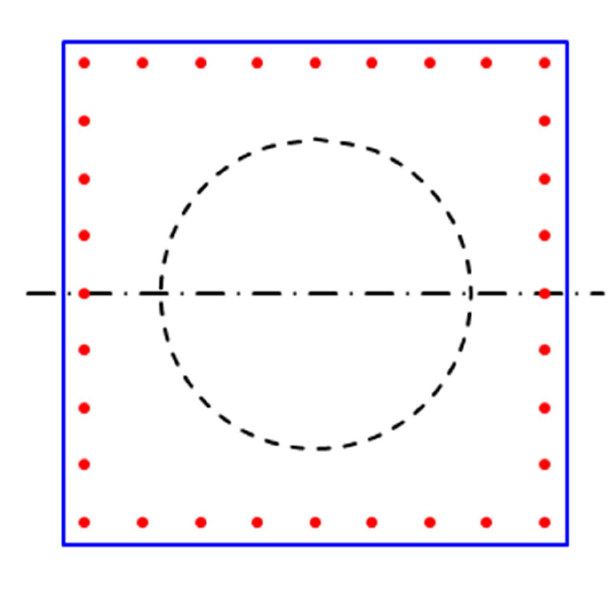

                                                                                   Minh họa mặt bằng đài 01 cọc





  Phân tích kết cấu bằng phương pháp phần tử hữu hạn theo mô hình cọc trên nền đàn hồi với lò xo nút. Phần mềm tích hợp sẵn số liệu các cọc ly tâm tiền chế giúp kỹ sư dễ tùy chọn.


Sử dụng đơn giản:

  Nhập số liệu đơn giản:

   •  Số liệu tải trọng thiết kế từ các phần mềm phân tích nội lực (Etab, SAP…)

   •  Số liệu địa chất khu vực xây dựng

   •  Tùy chọn tiết diện cọc, tùy chọn phương pháp hạ cọc

   •  Các thông số vật liệu cọc, đài cọc

  Hình ảnh giao diện thay đổi trực quan theo số liệu nhập


  Các bước tính toán

   •  Tự động lọc nội lực để tìm phản lực cọc bất lợi nhất tương ứng với các tổ hợp tải

   •  Tự động xác định sức chịu tải cọc đơn

   •  Xác lập mặt bằng bố trí cọc

   •  Tự động xác lập cọc bất lợi để phân tích nội lực & tính kết cấu

   •  Tối ưu hóa tính toán dựa trên việc thay đổi số lượng / đường kính cốt thép

   •  Tính kết cấu đài cọc & tối ưu hóa

   •  Ước tính lún cọc đơn


-  Ghi lại báo cáo các bước tính toán nhằm thuận tiện cho việc in ấn


Phần mềm liên quan:

-  Các chương trình tính nền móng


Video clip hướng dẫn sử dụng:









Bài viết liên quan: Quy trình tính móng 01 cọc
