Cống Hộp Loại 2
PHÂN TÍCH, TÍNH KẾT CẤU CỐNG HỘP BTCT LOẠI 2
Phần mềm: VN512-BoxCulvert02.xlsm & VN512BCulvert02.dll
Tiêu chuẩn: TCVN 11823-Các phần-2017, TCVN 5574:2018, TCVN 9362:2012, TCVN 10304:2014, TCVN 2737:1995…
Giới thiệu:
Cống hộp là dạng kết cấu phổ biến nhất trong các công trình giao thông, hạ tầng, ... Cống hộp BTCT loại 2 là loại kết cấu được chống đỡ bởi hệ móng cọc bên dưới, chỉ nên áp dụng cho công trình trên nền đất yếu. Cống hộp có thể bằng cấu kiện bê tông đúc sẵn hoặc bê tông đúc tại chỗ.
Phần mềm tính cống hộp loại 2 cung cấp giải pháp toàn diện và đầy đủ nhất tính toán kết cấu cống hộp
• Tính toán chi tiết các tải trọng tác dụng
• Tự động xác lập các vị trí xe / đoàn xe tác dụng bất lợi lên công trình
• Phân tích nội lực kết cấu – Phân tích tĩnh học công trình
• Tính toán cốt thép
• Xác định tải trọng tác dụng lên cọc – Tính sức chịu tải cọc
• Các bộ phận kết cấu liên quan như bản quá độ, tường cánh

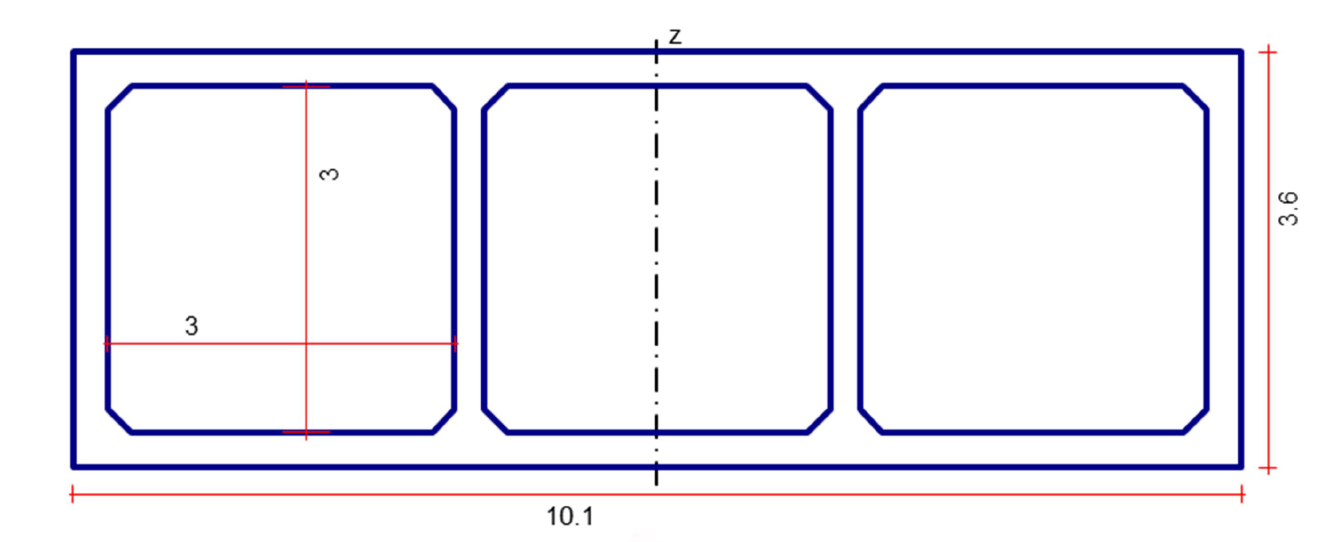

Minh họa tiết diện cống hộp

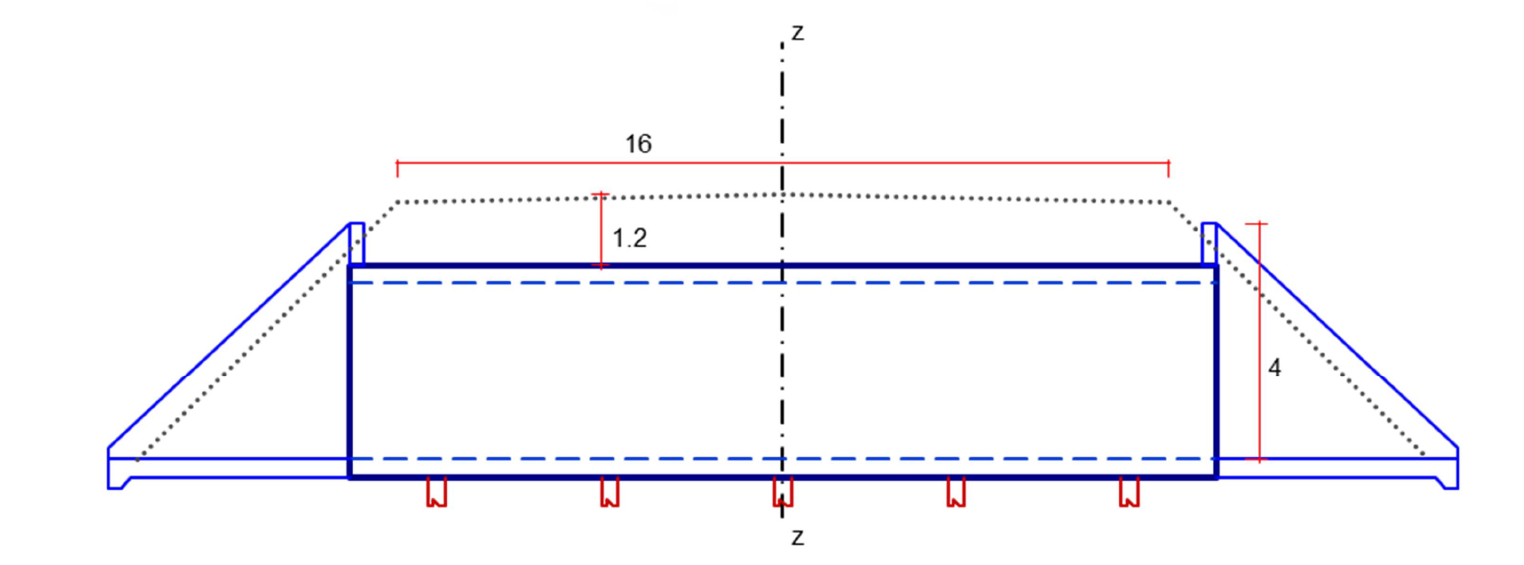

Mặt cắt dọc - Minh họa cống hộp trên nền cọc
Phân tích kết cấu bằng phương pháp phần tử hữu hạn.
Tính kết cấu theo cả 2 tiêu chuẩn TCVN 5574 & TCVN 11823 giúp kỹ sư có tùy chọn tối ưu.
Sử dụng đơn giản:
- Nhập số liệu theo trình tự:
• Số liệu địa chất
• Tùy chọn loại tiết diện cống và nhập kích thước
• Số liệu về phần áo đường liên quan
• Số liệu về vật liệu bê tông, cốt thép
• Tùy chọn số liệu về xe / đoàn xe thiết kế
• Tùy chỉnh tải trọng & tổ hợp tải
Hình ảnh giao diện thay đổi trực quan theo số liệu nhập
- Các bước tính toán
• Tự động xác lập tải trọng tính toán bao gồm tĩnh tải, áp lực đất, hoạt tải xe tương ứng các sơ đồ bất lợi
• Tự động xác lập mô hình & phân tích để tìm nội lực bất lợi nhất trong kết cấu tương ứng với các bộ phận cấu kiện
• Tính toán cốt thép dựa trên nội lực tại mặt cắt bất lợi
• Tính sức chịu tải của cọc & sức chịu tải toàn bộ cọc
• Tùy chọn tính toán các bộ phận liên quan
Minh họa biểu đồ quan hệ N-M tính theo TCVN 5574 & TCVN 11823
- In ấn
Phần mềm liên quan:
- Các chương trình tính kết cấu hạ tầng
Video clip hướng dẫn sử dụng:
Bài viết liên quan: Quy trình tính cống hộp loại 2
