Trụ Cầu 1
Phần mềm: VN504-BridgePier01.xlsm & VN504BrPier01.dll
Tiêu chuẩn: TCVN 11823-Các phần-2017, TCVN 5574:2018, TCVN 9362:2012, TCVN 10304:2014, TCVN 2737:1997…
Giới thiệu:
Trụ cầu móng cọc là dạng kết cấu phổ biến nhất trong các công trình giao thông, hạ tầng, ... Kết cấu trụ dạng móng cọc đài cao được áp dụng rộng rãi phù hợp cho tất cả công trình trên nền đất yếu cũng như nền địa chất tốt. Trụ cầu có rất nhiều dạng khác nhau tùy điều kiện áp dụng thực tế.
Phần mềm tính trụ cầu loại 1 cung cấp giải pháp tính toán thiết kế kết cấu trụ cầu bằng bê tông cốt thép
• Tính toán chi tiết các tải trọng tác dụng.
• Phân tích nội lực kết cấu – Phân tích tĩnh học công trình.
• Phân tích trụ cầu chịu tải trọng động đất – Phân tích động lực học kết cấu.
• Phân tích nội lực trong đài cọc & tính toán cốt thép.

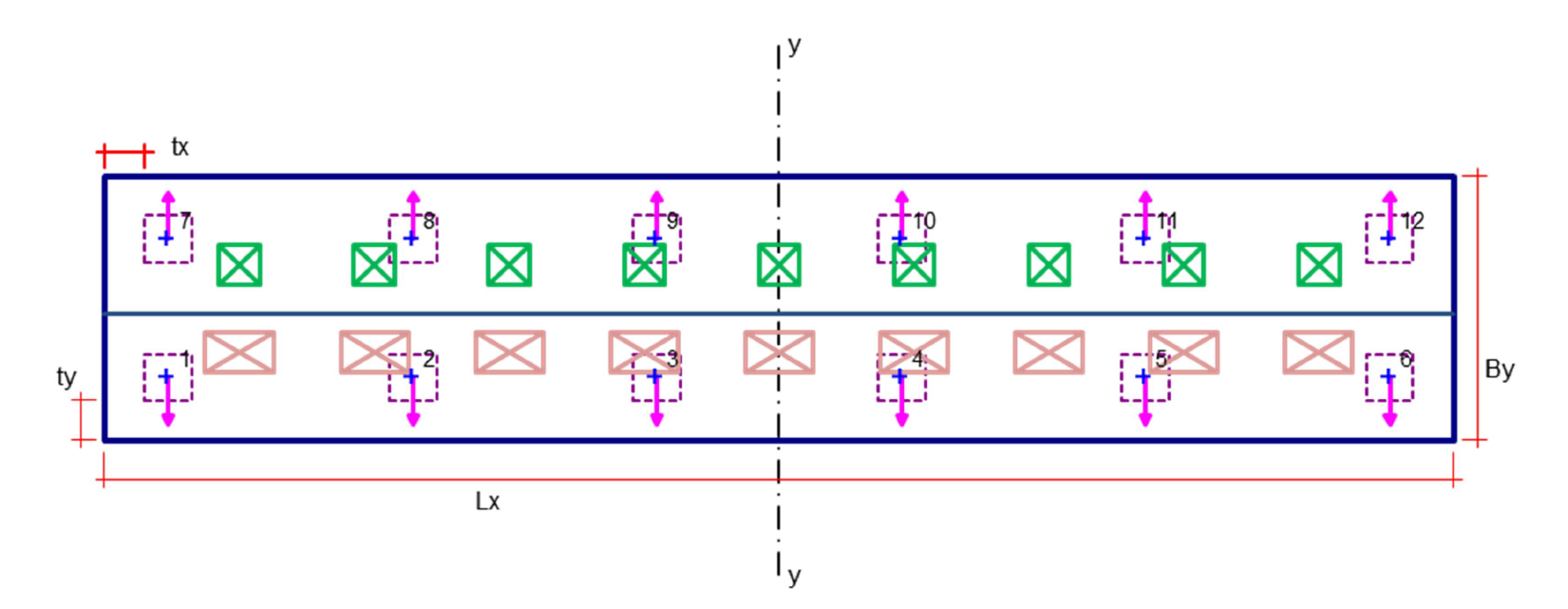

Mặt bằng trụ cầu loại 1

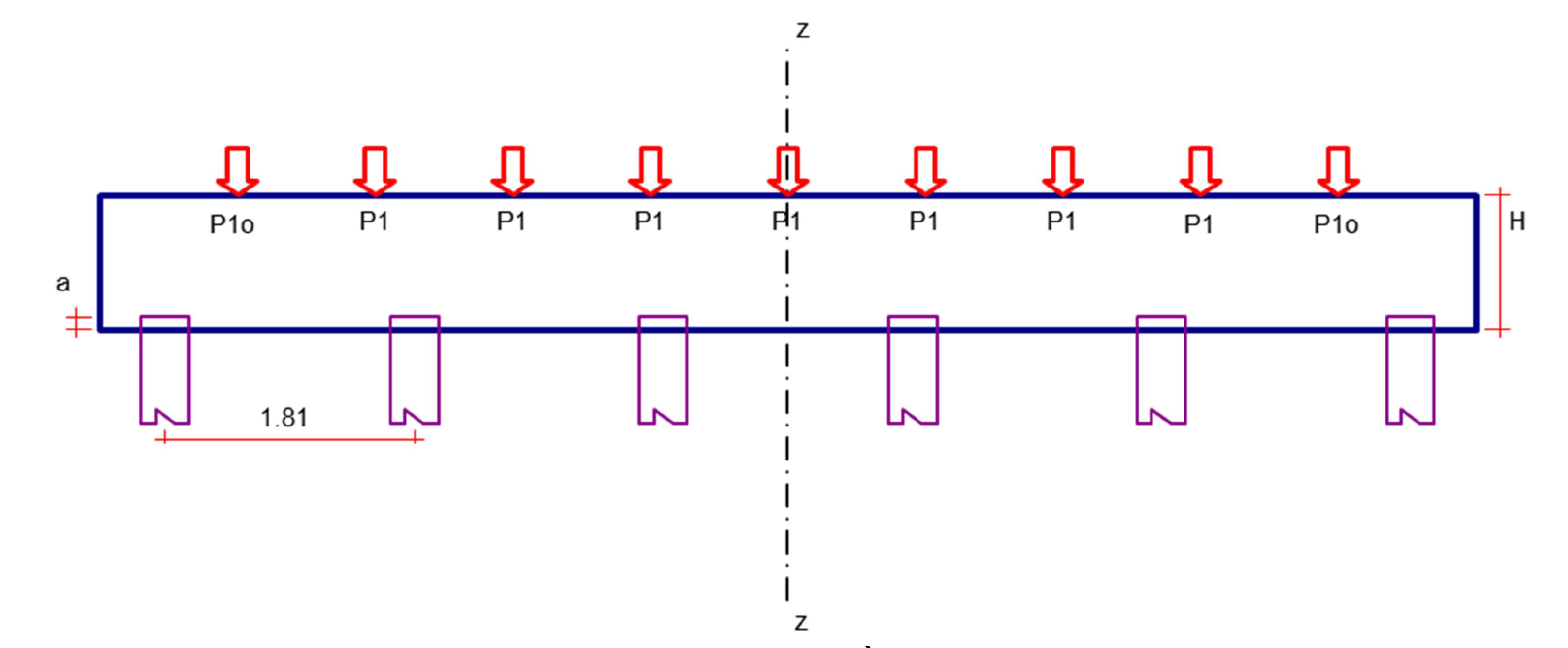

Mặt chính trụ cầu loại 1

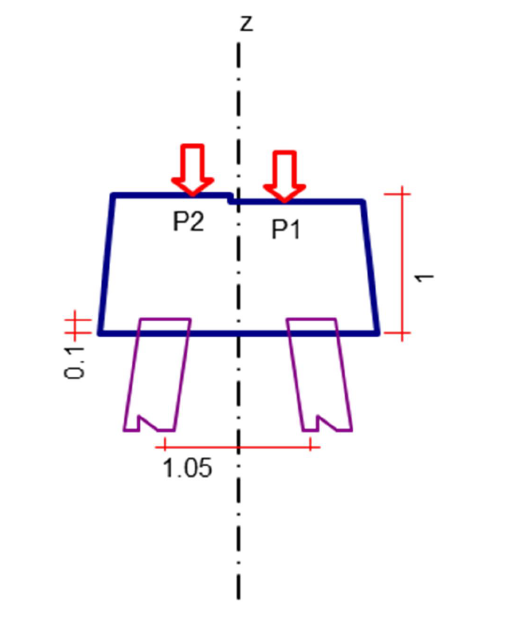

Mặt bên trụ cầu loại 1
Phương pháp phân tích kết cấu: kết hợp cả 2 phương pháp tính hiện đại là phương pháp ma trận và phương pháp phần tử hữu hạn.
Lưu ý: Phần mềm sử dụng Phổ phản ứng theo Tiêu chuẩn Việt Nam TCVN 9386-2012 - Thiết kế công trình chịu động đất. Các kỹ sư xem xét quyết định khi sử dụng.
Sử dụng đơn giản:
Dựa trên số liệu được tích hợp sẵn trong phần mềm, nhập số liệu thiết kế lần lượt :
• Tính tĩnh tải
• Tùy chọn loại dầm tiền chế, tính tĩnh tải, hoạt tải và hoạt tải xe
• Tùy chọn hình dạng, tiết diện trụ cầu, loại cọc & vật liệu tương ứng
• Tùy chọn thiết kế công trình chịu động đất
• Tải trọng & tổ hợp tải
Hình ảnh giao diện thay đổi trực quan theo số liệu nhập
Các bước tính toán
• Tự động phân tích mô hình để tìm phản lực cọc bất lợi nhất tương ứng với các tổ hợp tải
• Tự động xác lập nội lực bất lợi trong đài cọc
• Tính toán cốt thép dựa trên nội lực tại mặt cắt bất lợi
- In ấn
Phần mềm liên quan:
- Các chương trình tính các cấu kiện bê tông cốt thép
Video clip hướng dẫn sử dụng:
Bài viết liên quan: Quy trình tính trụ cầu loại 01
