Dao Động Sàn Phẳng
TÍNH TOÁN DAO ĐỘNG SÀN PHẲNG BTCT
Phần mềm: VN014-FlatSlabVibrate.xlsm &Vn014FSlabVib.dll
Tiêu chuẩn Việt Nam TCVN 6964-1, TCVN 6964-2, TCVN 5574:2018, TCVN 2737…
Giới thiệu:
Tính dao động sàn phẳng bê tông cốt thép là vấn đề xét đến mức độ cảm giác thoải mái của cư dân trong nhà ở, căn hộ hay các văn phòng… dựa trên việc phân tích dao động của các ô sàn bê tông cốt thép.
Trong thực tế, sàn phẳng thường được thiết kế, thi công đảm bảo khả năng chịu lực, chịu võng và thường bỏ qua các tính toán kiểm tra dao động sàn. Đối với các ô sàn có bước cột đủ lớn, khi được kiểm tra, các ô sàn phẳng này thường có mức độ dao dộng khá lớn, cư dân sống trong các tòa nhà này sẽ có thể cảm nhận:
- Cảm giác không thoải mái do sự rung động, với người nhạy cảm có thể có cảm giác chóng mặt, buồn nôn…
- Cảm giác với tiếng ồn trong nhà: khi có người đi lại, cảm giác nghe tiếng bước chân rõ rệt, đặc biệt khi có nhiều người đi, chạy cùng lúc, cư dân sẽ cảm thấy khó chịu, bất an với nhiều tiếng bước chân rầm rập..
- Cảm giác ồn do cách âm kém: sàn chịu dao động kém sẽ gây ra tiếng ồn cực kỳ khó chịu, như tiếng rơi của đồ vật (dù nhỏ), tiếng kéo lê các đồ dùng … của người sống ở tầng trên sẽ gây ra âm thanh và cảm giác khó chịu cho người đang hiện diện ở tầng liền kề bên dưới.
Tính dao động sàn dựa trên bài toán phân tích động lực học kết cấu, xét đến dao động riêng thẳng đứng của các ô sàn BTCT bất lợi, dưới tác động của các bước chân di chuyển của người ở.
Kết cấu sàn phẳng BTCT được thiết kế, thi công chia thành 2 loại:
- Sàn phẳng.
- Sàn nấm. Là loại sàn phẳng có mũ cột được mở rộng.
Phân tích dao động sàn dựa trên các mô hình ô sàn trong bài toán sàn phẳng, sàn nấm như sau:
• Ô sàn góc
• Ô sàn biên X
• Ô sàn biên Y
• Ô sàn giữa
• Ô sàn đơn
• Ô sàn 3 cạnh
Phân tích kiểm tra dao động bằng phương pháp phần tử hữu hạn (PTHH) dựa trên lý thuyết Động lực học kết cấu. Giao diện chương trình bằng hình ảnh trực quan
Mô hình sàn phẳng – ô sàn giữa

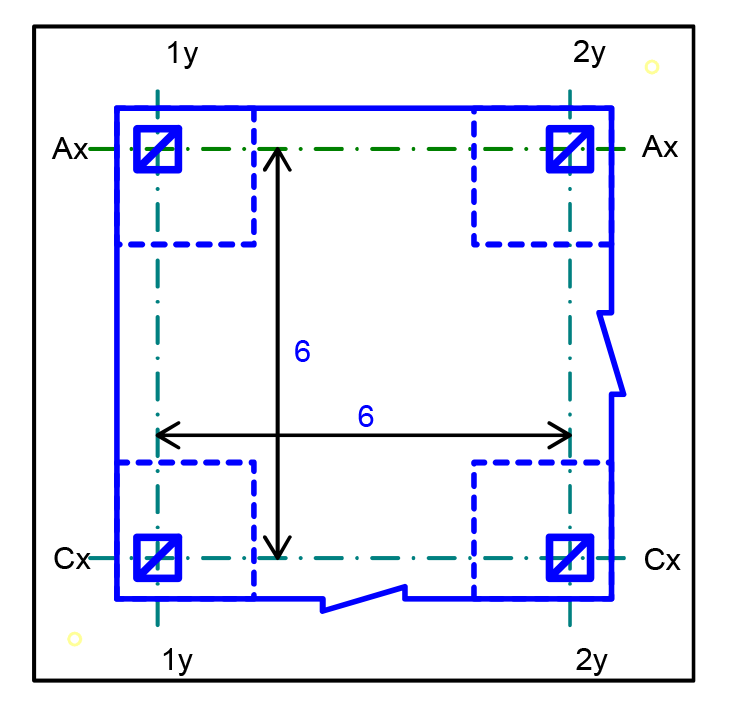

Mô hình sàn nấm – ô sàn góc
Sử dụng đơn giản:
Nhập số liệu đơn giản theo trình tự:
• Số liệu hình học sàn và tùy chọn loại ô sàn bất lợi cần kiểm tra
• Số liệu về vật liệu bê tông, cốt thép
• Số liệu tải trọng và các hệ số tải trọng
Tự động hóa kiểm tra khả năng của ô sàn:
• Kiểm tra tần số dao động cho phép và gia tốc dao động thẳng đứng cho phép
• Phân tích tĩnh học kết cấu, kiểm tra chuyển vị lớn nhất cho phép.
• Kiểm tra khả năng chịu lực cốt thép sàn
• Kiểm tra nứt
• Thay đổi loại, đường kính hay số lượng cốt thép để tối ưu hóa kết cấu
- In ấn
