Tường Cừ
PHÂN TÍCH & TÍNH TOÁN TƯỜNG CỪ
Phần mềm: VN402-SheetPileWall.xlsm & VN402SPileWall.dll
Tiêu chuẩn Việt Nam TCVN 10304:2014, TCVN 9362:2012
TCVN 5574:2018, TCVN5575:2012
Giới thiệu:
Tường cừ chắn đất là dạng kết cấu phổ biến trong các công trình giao thông, công trình bảo vệ bờ, đặc biệt là trong các công trình cảng và đường thủy.
Tường cừ là dạng kết cấu công trình được tính toán dựa trên sự kết hợp chặt chẽ giữa bài toán nền móng và bài toán kết cấu công trình.
Trong thực tế, tường cừ được áp dụng kết cấu bê tông cốt thép (thường là cấu kiện đúc sẵn) hoặc kết cấu thép (cừ thép). Phần mềm tính tường cừ là công cụ mạnh mẽ tích hợp sẵn kho số liệu về cừ ván thép, cừ bê tông dự ứng lực.
Tính toán tường cừ được yêu cầu thực hiện theo các bước bắt buộc:
1) Tính ổn định cục bộ tường cừ
• Kiểm tra ổn định ép trồi
• Kiểm tra ổn định xoay quanh điểm chân tường, đỉnh tường hoặc quanh điểm neo
• Kiểm tra ổn định trượt ngang
2) Phân tích nội lực
• Xác định chuyển vị bất lợi nhất
• Xác định nội lực bất lợi nhất dựa trên biểu đồ bao momen
• Xác định trạng thái làm việc của đất nền (nền đàn hồi tuyến tính / hoặc nền phi tuyến)
3) Tính ổn định trượt cung tròn
Tính ổn định trượt cung tròn có kể đến lực chống cắt qua thân cừ. Lực chống cắt là lực nhỏ nhất trong các thành phần:
• Lực chống cắt tính theo đất nền
• Lực chống cắt tính theo vật liệu chế tạo cừ
• Lực nhổ cừ (lực tuột cừ)
Ổn định trượt cung tròn cũng kể đến lực giữ, lực cắt qua thanh / dây neo (nếu có)
4) Tính kết cấu tường cừ
Chỉ thực hiện tính kết cấu cừ (thép hoặc bê tông cốt thép) khi bài toán thỏa mãn các điều kiện ổn định.
5) Tính kết cấu khối neo
Tính kết cấu tường neo hoặc bản neo

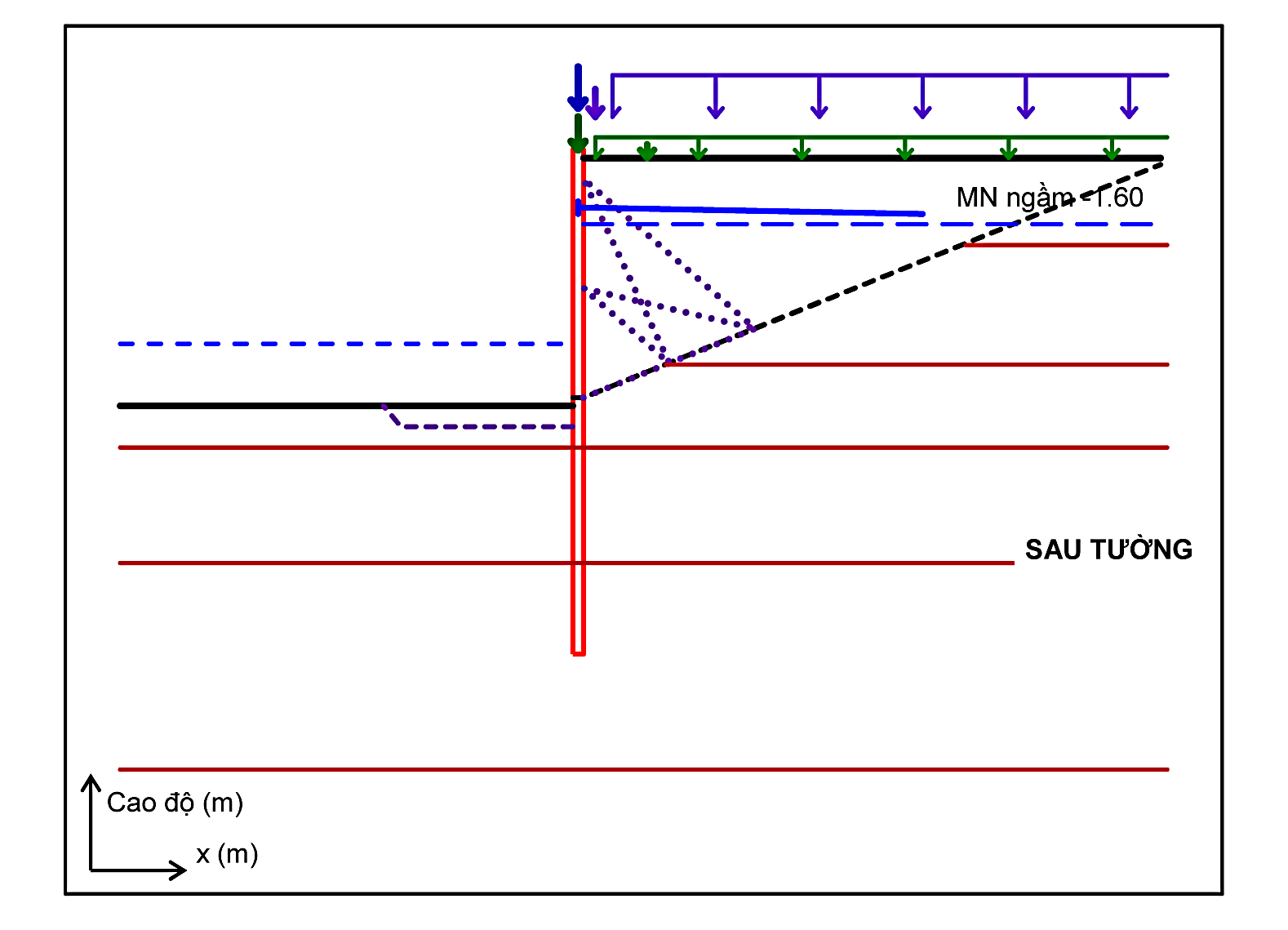

Mô hình tính tường cừ đại diện
Phương pháp tính: phương pháp phần tử hữu hạn (FEM) với mô hình lò xo nút
Sử dụng đơn giản:
Nhập số liệu đơn giản theo trình tự:
• Số liệu về địa chất, đất san lấp & mực nước ngầm sau tường, mực nước trước tường
• Tùy chọn kích thước cấu kiện / tường cừ
• Số liệu về các loại tải trọng
• Số liệu về mô hình kết cấu
Các bước tính toán
• Tự động xác lập các sơ đồ tải trọng
• Tự động kiểm tra các điều kiện ổn định
• Phân tích nội lực & tự động xác lập nội lực bất lợi
• Kiểm tra ổn định trượt cung tròn
• Kiểm tra khả năng chịu lực của kết cấu
• Thay đổi các thông số về kích thước / cốt thép để tối ưu hóa kết cấu
- In ấn
Phần mềm liên quan:
- Các chương trình tính các cấu kiện bê tông cốt thép
Video clip hướng dẫn sử dụng:
