TÍNH KẾT CẤU NỀN NHÀ KHO KỆ HÀNG



Phần mềm: VN305-ShelfStoreSlab.xlsm & Vn305SSSlab.dll
                      Tiêu chuẩn: TCVN 5574:2018, TCVN 9362:2012, 22TCN 211-06, 22TCN 223-95…

Giới thiệu:
  Kho kệ hàng là hình thức kho chứa trong đó hàng hóa được sắp xếp trên các kệ hàng nhằm tăng khả năng chứa hàng cũng như thuận tiện cho công tác xếp dỡ vận chuyển. Do vậy nền nhà kho kệ hàng thường chịu tải trọng bất lợi nhất do việc bố trí tải trọng chân các khung kệ hàng có tính chất ngẫu nhiên tại các vị trí bất kỳ trên các tấm sàn.

  Nền nhà kho kệ hàng là dạng kết cấu móng bè bằng bê tông cốt thép trên nền đàn hồi. Sàn nhà kho kệ thường có kích thước mặt bằng rất lớn. Tấm sàn thường được chia thành các ô sàn nhỏ và được phân cách bởi các loại khe khác nhau, như
  •  Khe giãn (expansion joints), khe co (contraction joints), khe cắt, khe co giả (saw cut)
  •  Khe thi công hay mạch ngừng thi công (construction joints)
  Ô sàn tính thường có kích thước cạnh từ 4-8m, tùy thuộc vào điều kiện công trình.
  Kết cấu nền nhà kho kệ hàng thường tính toán với các tải trọng tập trung, giá trị lực cũng như cách bố trí phụ thuộc chủ yếu vào khung kệ hàng thiết kế. Tuy nhiên, nền kho kệ hàng được ước tính lún dựa tải trọng phân bố tương đương với tải trọng thiết kế cho các kệ hàng.

  Tính toán nền nhà kho kệ hàng yêu cầu được thực hiện theo trình tự
  1)  Ước tính lún nền
  Đây là bài toán cần ưu tiên trước khi tính kết cấu tấm sàn nền.

  2)  Tính kết cấu sàn bê tông cốt thép.
  Tùy theo điều kiện thực tế, sàn nền được phân tích và tính toán tùy theo các mô hình
  •  Tấm sàn trên nền tự nhiên
  •  Tấm sàn trên nền nhân tạo, hay nền nhiều lớp

  Phần mềm tính sàn kho kệ hàng là công cụ tích hợp sẵn
  •  Các số liệu vật liệu thường dùng trong tính toán sàn

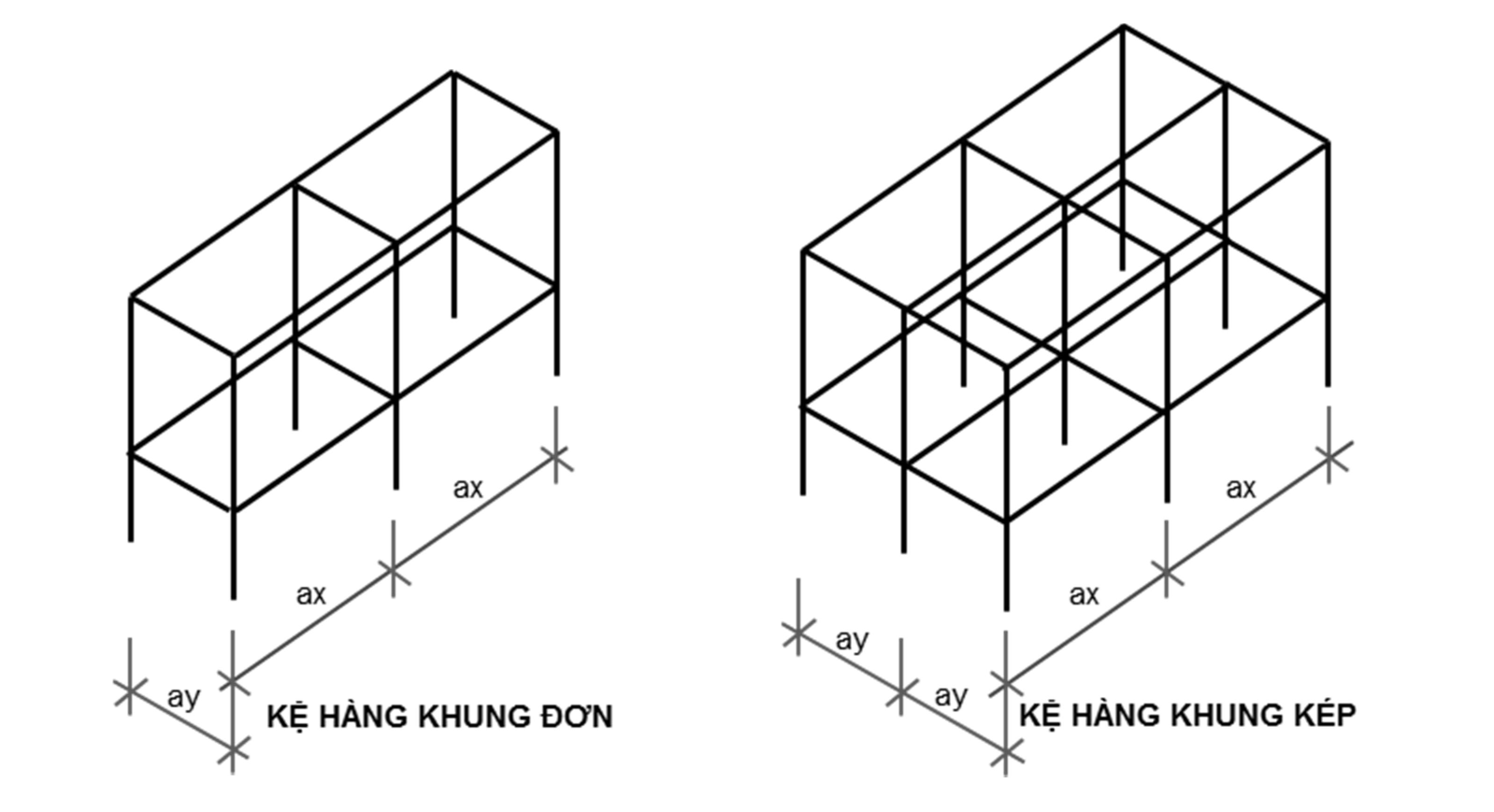

  •  Tự động hóa việc bố trí lực bất lợi trên tấm sàn dựa theo tùy chọn loại khung kệ hàng nhịp đơn hay nhịp kép
  •  Phân tích nội lực bằng phương pháp phần tử hữu hạn, phần tử là tấm chịu uốn và mô hình lò xo nút
  •  Tự động hóa tính cốt thép







Sử dụng đơn giản:
  Nhập số liệu đơn giản theo trình tự:
  •  Số liệu về địa chất nhằm ước tính lún
  •  Số liệu nền & tấm sàn
  •  Số liệu khung kệ hàng & tải trọng thiết kế
  Hình ảnh giao diện thay đổi trực quan theo số liệu nhập

  Các bước tính toán
  •  Tùy chọn mô hình tính phù hợp với thực tế công trình
  •  Ước tính lún với tải trọng phân bố tương đương
  •  Tự động hóa xếp tải, phân tích nội lực & kiểm tra khả năng chịu lực của kết cấu sàn
  •  Thay đổi các thông số về vật liệu, kích thước để tối ưu hóa kết cấu

-  In ấn

Phần mềm liên quan:
-  Các chương trình tính kết cấu bê tông cốt thép

Video clip hướng dẫn sử dụng:






Bài viết liên quan: Tính sàn nhà kho kệ hàng
