Nền Nhà Kho Nặng
TÍNH KẾT CẤU NỀN NHÀ KHO CHỊU TẢI TRỌNG XE
Phần mềm: VN303-StoreBaseSlab.xlsm & Vn303BaseSlab.dll
Tiêu chuẩn: TCVN 5574:2018, TCVN 9362:2012, 22TCN 211-06, 22TCN 223-95…
Giới thiệu:
Nền nhà kho là dạng kết cấu móng bè bằng bê tông cốt thép trên nền đàn hồi. Sàn nhà kho thường có kích thước mặt bằng rất lớn. Tấm sàn thường được chia thành các ô sàn nhỏ và được phân cách bởi các loại khe khác nhau, có thể kể như
• Khe giãn (expansion joints), khe co (contraction joints), khe cắt, khe co giả (saw cut)
• Khe thi công hay mạch ngừng thi công (construction joints)
Ô sàn tính thường có kích thước cạnh từ 4-8 m, tùy thuộc vào điều kiện công trình, nhằm tăng cường khả năng chịu lực và giảm thiểu nứt do co ngót và biến dạng nhiệt.
Bên cạnh việc nền nhà kho thường chịu tải trọng phân bố đều, nền nhà còn chịu tải trọng do xe ra vào hoạt động bốc dỡ hàng. Nền nhà kho có thể chịu tải trọng tập trung rất lớn do tác động của các bánh xe tại các vị trí bất kỳ bất lợi nhất đối với các ô sàn.
Tính toán nền nhà kho yêu cầu phải thực hiện theo trình tự
1) Ước tính lún nền
Bài toán ước tính lún với tải phân bố cần ưu tiên trước khi tính kết cấu tấm sàn nền.
2) Tính kết cấu sàn bê tông cốt thép.
Tùy theo điều kiện thực tế, sàn nền được phân tích và tính toán tùy theo các mô hình
• Tấm sàn trên nền tự nhiên
• Tấm sàn trên nền nhân tạo, hay nền nhiều lớp
Với các trường hợp chất tải bánh xe bất lợi khác nhau tùy thuộc vào
• Loại xe, tải trọng xe
• Vị trí xe đậu trên ô sàn
Hình ảnh một vài sơ đồ tải trọng bánh xe tác dụng lên ô sàn

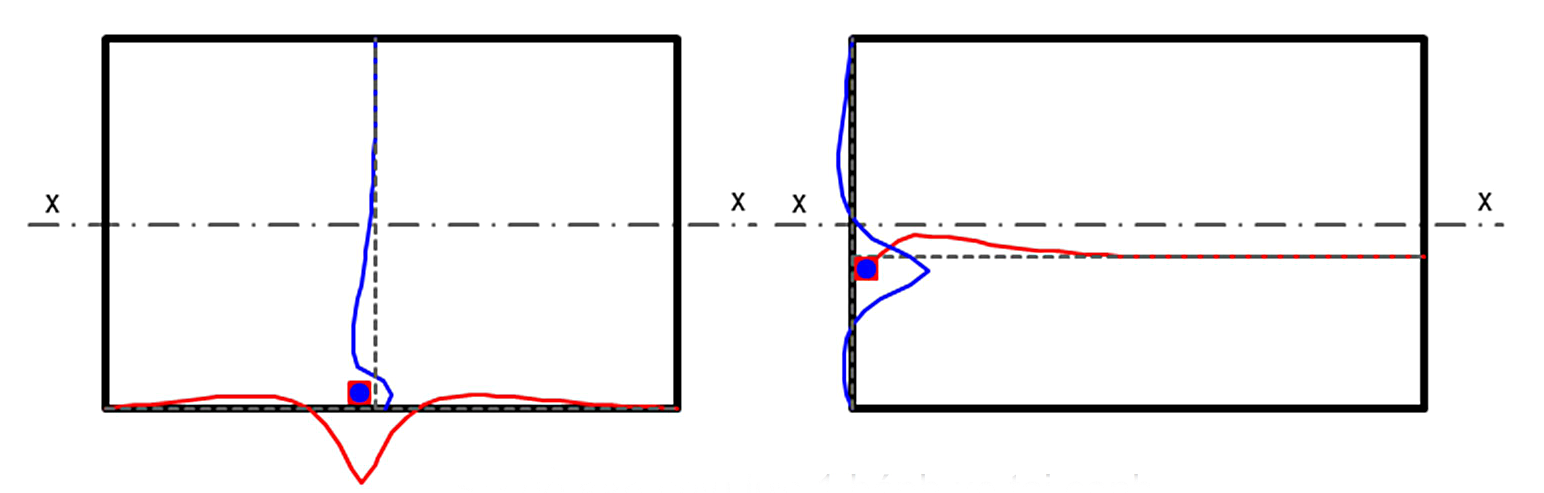

Sơ đồ sàn chịu lực 1 bánh xe tại cạnh

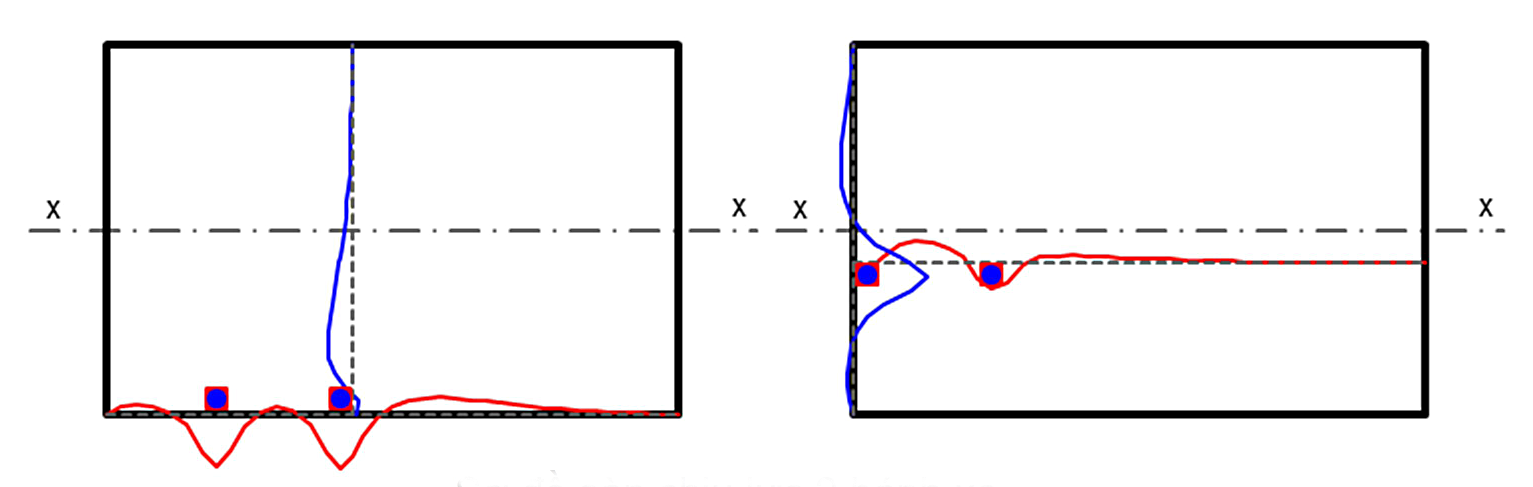

Sơ đồ sàn chịu lực 2 bánh xe

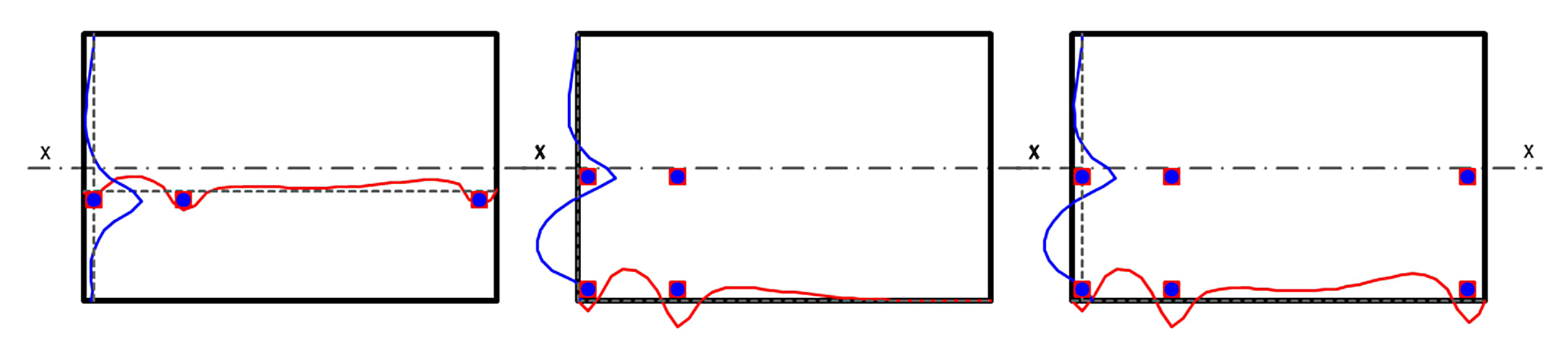

Sơ đồ sàn chịu lực 3,4 hoặc 6 bánh xe
Phân tích nội lực bằng phương pháp phần tử hữu hạn, phần tử là tấm chịu uốn và mô hình lò xo nút.
Sử dụng đơn giản:
Nhập số liệu đơn giản theo trình tự:
• Số liệu về địa chất nhằm ước tính lún
• Số liệu nền & tấm sàn
• Số liệu xe thiết kế, hoặc tùy chọn xe bất kỳ
Hình ảnh giao diện thay đổi trực quan theo số liệu nhập
Các bước tính toán
• Tùy chọn mô hình tính phù hợp với thực tế công trình
• Ước tính lún với tải trọng phân bố đầy đủ
• Phân tích nội lực & kiểm tra khả năng chịu lực của kết cấu sàn dựa trên tự động hóa tìm sơ đồ tải bất lợi
• Thay đổi các thông số về vật liệu, kích thước để tối ưu hóa kết cấu
- In ấn
Phần mềm liên quan:
- Các chương trình tính kết cấu bê tông cốt thép
Video clip hướng dẫn sử dụng:
Bài viết liên quan: Tính sàn nhà kho nặng
