Cọc Dự Ứng Lực

Giá: 400.000 vnđ
Số lượng:
Phiên Bản:
Ngôn Ngữ:
Thời Hạn:   400.000 VNĐ
Đánh giá:
130 người đã bình chọn
Lượt xem: 11311
Bản dùng thử: Download - Số Lượt Tải Về: 245

TÍNH KÊT CẤU CỌC BÊ TÔNG CỐT THÉP DỰ ỨNG LỰC


Phần mềm: VN035-RoundColumnCheck.xlsm & VN035.dll
                      Tiêu chuẩn: TCVN 5574:2018
                                            TCVN 7888:2014, TCVN 5847:2016
                                            TCVN 6284 - Phần 1, 2, 3, 4 & 5

Giới thiệu:
   Cọc bê tông ly tâm cốt thép dự ứng lực là cấu kiện BTCT đúc sẵn ngày càng được sử dụng rộng rãi. Hầu hết cọc được sản xuất hiện nay theo công nghệ nước ngoài nên thường áp dụng tiêu chuẩn các nước trong quá trình sản xuất. Điều này gây ra một số hạn chế nhất định khi sử dụng vào các dự án áp dụng Tiêu chuẩn Việt Nam.
   Phần mềm tính kết cấu cọc bê tông ly tâm là công cụ dùng kiểm tra khả năng chịu lực của cọc tròn rỗng cốt thép dự ứng lực trong các điều kiện khi chế tạo, làm việc trong điều kiện công trình thực tế, phù hợp với các kỹ sư thiết kế kết cấu theo TCVN

   Phần mềm kiểm tra khả năng chịu lực của cọc
    •  Khả năng chịu nén uốn theo biểu đồ N-M
    •  Khả năng chịu cắt

   Tính mặt bích liên kết thép (cho trường hợp nối cột ly tâm)

   Phần mềm cũng áp dụng cho tính kết cấu trụ điện ly tâm dự ứng lực
   Cấu tạo cọc
    •  Cọc chỉ bố trí cốt thép dự ứng lực
    •  Cọc bố trí cả cốt thép thường và cốt thép dự ứng lực

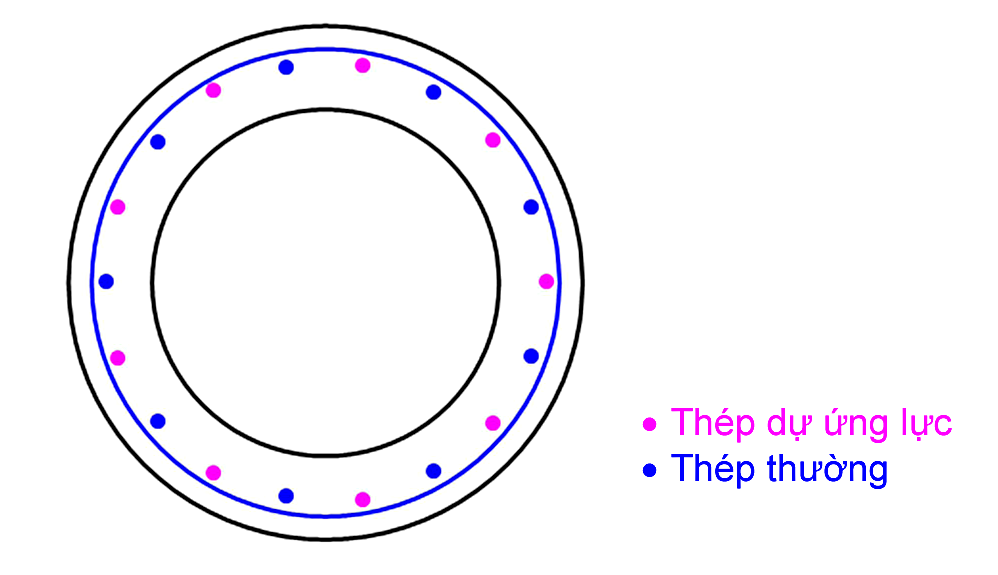

                                          Tiết diện cọc ly tâm



Sử dụng đơn giản:
   Nhập số liệu đơn giản theo trình tự:
    •  Chọn vật liệu bê tông, cốt thép thường, thép dự ứng lực
    •  Tiết diện ngang cọc
    •  Nội lực (N, Q, M) cần kiểm tra
   Hình ảnh giao diện thay đổi trực quan theo số liệu nhập

   Các bước tính toán
    •  Tính khả năng chịu lực (đánh giá %) theo tải trọng thiết kế
    •  Xác định ứng suất nén trong bê tông
    •  Xác định momen uốn tối thiểu, lực cắt tối thiểu
    •  Thay đổi các thông số về vật liệu  / thép để tối ưu hóa kết cấu

-    In ấn

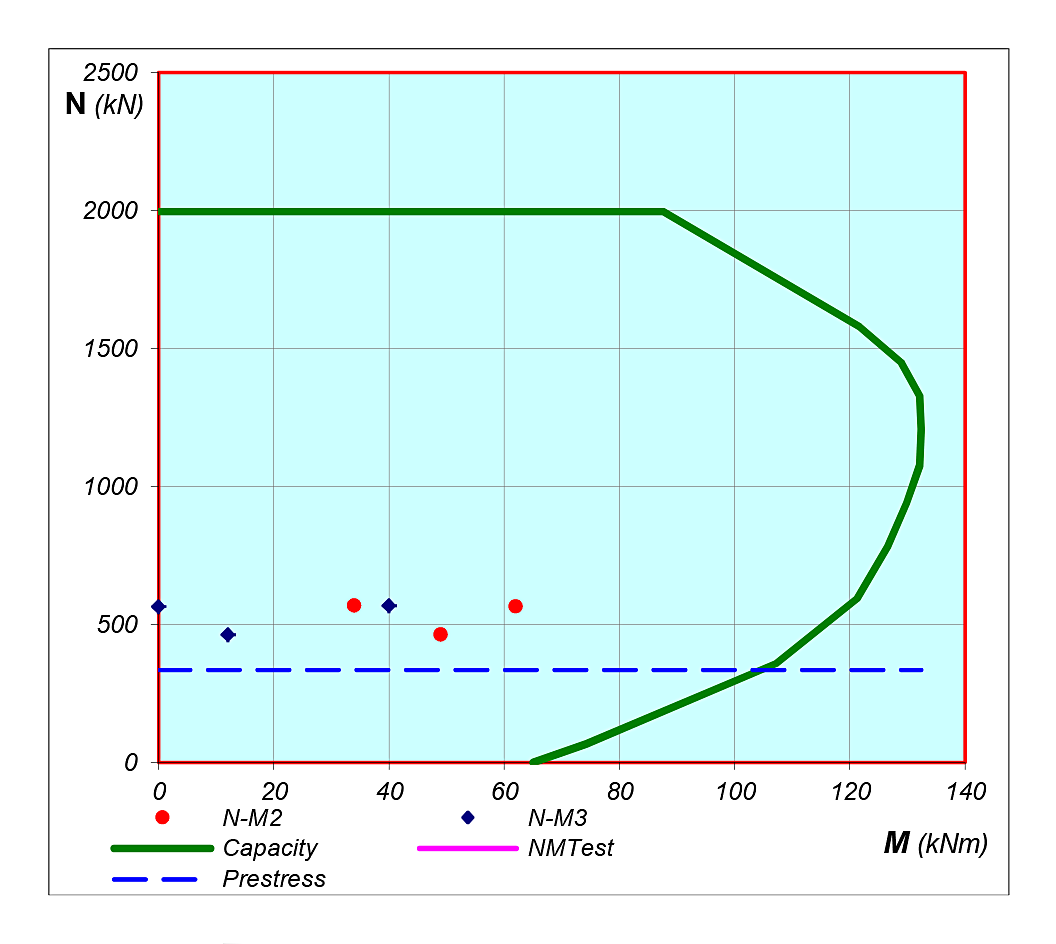

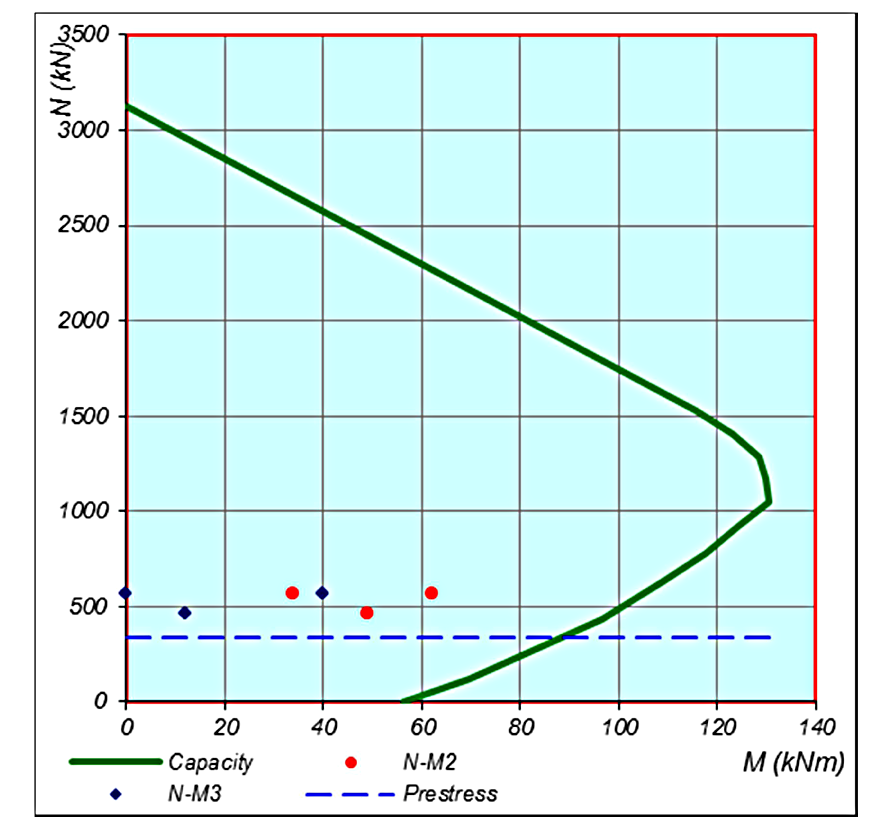

Biểu đồ theo TCVN 5574:2012 Biểu đồ theo TCVN 5574:2018

                                                              Biểu đồ quan hệ N-M cọc dự ứng lực


Phần mềm liên quan:
-    Các chương trình tính các cấu kiện bê tông cốt thép dự ứng lực
