TÍNH TOÁN CHÂN ĐẾ CỘT THÉP



Phần mềm: VN1041-SteelBasePlate.xlsm & VN1041.dll

                     TCVN 5575:2012, TCVN 5574:2018 & TCVN 2737:1995





Giới thiệu:

     Tính toán chân đế cột thép (steel column base) là bài toán thiết kế khá đặc biệt thể hiện liên kết giữa 2 vật liệu kết cấu khác nhau bao gồm cột thép và bệ móng bê tông cốt thép bên dưới. Bản chất liên kết tùy thuộc vào sơ đồ kết cấu và quyết định cấu tạo của người thiết kế.

     Thông thường liên kết chân đế cột thép phân chia thành 2 loại chính:

       -     Chân cột liên kết khớp.

       -     Chân cột liên kết ngàm.



     Tùy theo loại tiết diện cột thép chân cột, liên kết chân đế cột thép trong chương trình được phân chia thành:

  • Chân cột thép hình các loại như UC, UB, WC và WB
  • Chân cột thép PFC
  • Chân cột thép hộp, thép ống các loại CHS, RHS & SHS

      Các liên kết được tính toán trong phần mềm



Chân cột UB Khớp



Chân cột UB Ngàm





Chân cột PFC Khớp

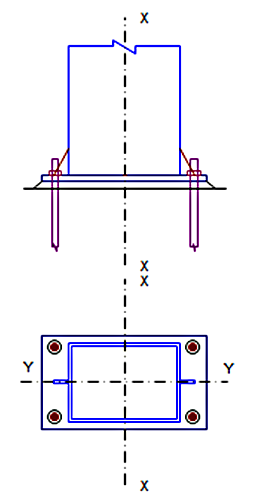

Chân cột RHS Khớp



Chân cột RHS Ngàm





Chân cột CHS Khớp



Chân cột CHS Ngàm



Chân cột CHS Ngàm

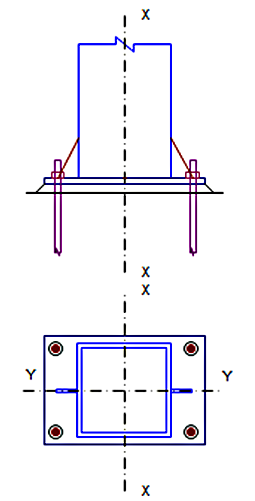

Chân cột SHS Khớp

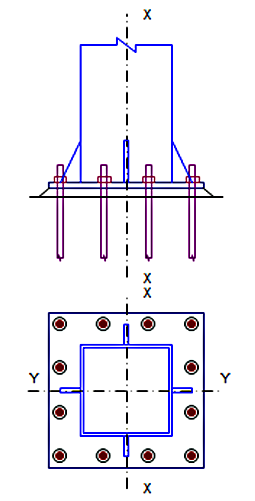

Chân cột SHS Ngàm



 Sử dụng đơn giản:

-   Copy số liệu tính toán từ các phần mềm phân tích nội lực, bao gồm:

  • Số liệu nội lực của tất cả các phần tử cột trong tầng tính toán của mô hình tính khung nhà



     -   Các bước tính toán

  • Tự động chọn các tổ hợp nội lực bất lợi nhất tác dụng lên mỗi chân cột
  • Tự động kiểm tra lực cắt khuếch đại (chỉ trong trường hợp đặc biệt khi tính lực động đất có xét đến mô hình không đàn hồi)



-   Kiểm tra khả năng chịu lực của cột & tối ưu hóa kết cấu:

  • Tùy chọn loại tiết diện chân cột tương ứng với hình thức liên kết tương ứng.
  • Tùy chọn vật liệu bê tông móng / cổ móng
  • Đánh giá định lượng khả năng chịu lực của các bộ phận trong liên kết (bu lông, bản đế, liên kết hàn…)
  • Thay đổi các tham số vật liệu (bu lông, bản đế, đường hàn) để xác định khả năng chịu lực tối ưu



-     In ấn



Xem clip hướng dẫn sử dụng
