Cột Chữ Nhật Cốt Cứng

Giá: 350.000 vnđ

Đánh giá:

Bản dùng thử: Download - Số Lượt Tải Về: 75

TÍNH TOÁN CỘT BTCT CỐT CỨNG – TIẾT DIỆN CHỮ NHẬT

Phần mềm: VN052-CompositeRecColumnDesign.xlsm & VN052.dll

Tiêu chuẩn TCVN 5574-2018

Giới thiệu:

Cột bê tông cốt thép cốt cứng (composite steel column) là dạng kết cấu liên hợp thép - bê tông, trong đó, kết cấu cột bê tông được tăng cường bằng thép hình tại tim cột nhằm tăng khả năng chịu lực và chống biến dạng của kết cấu.

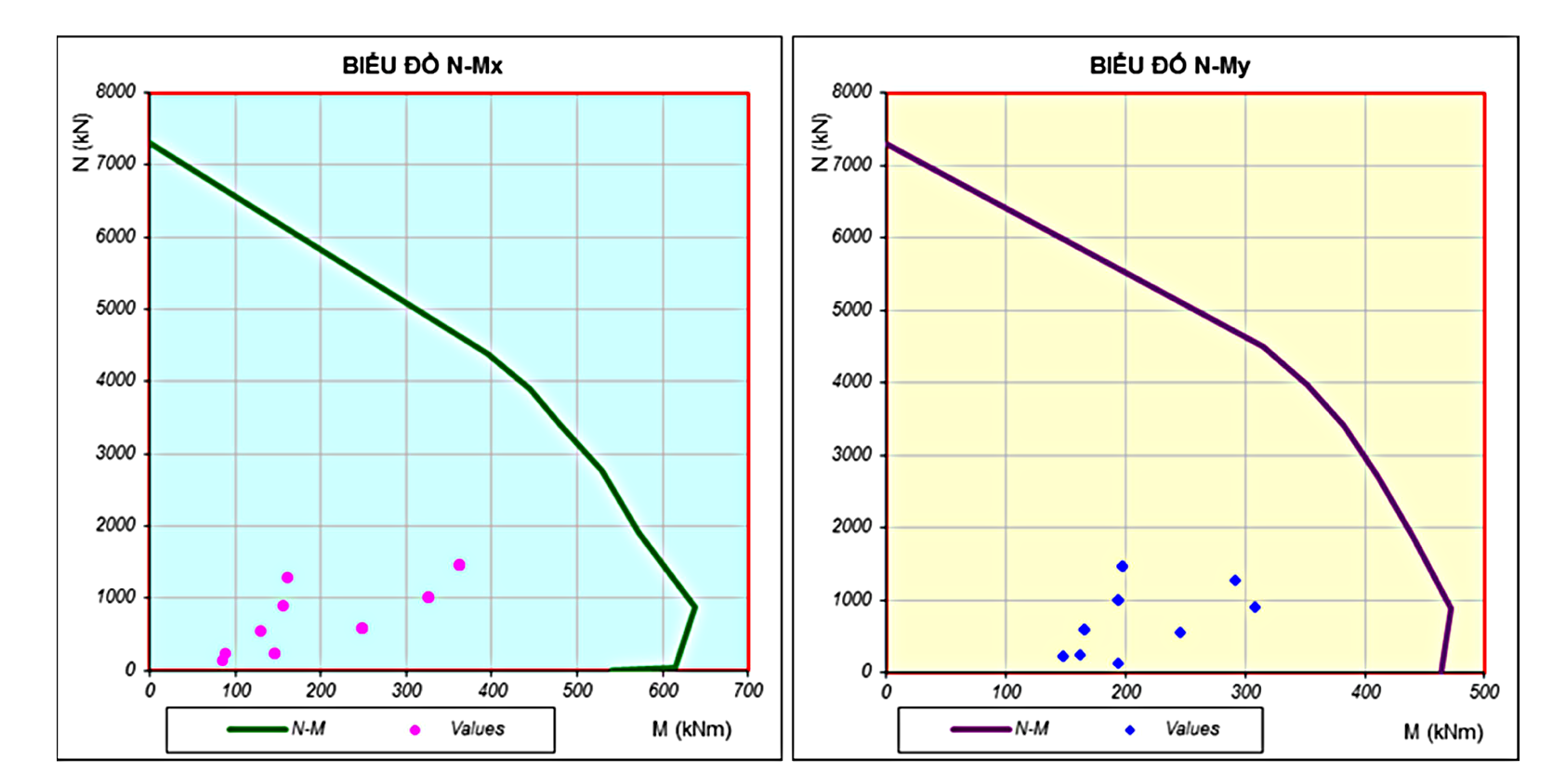

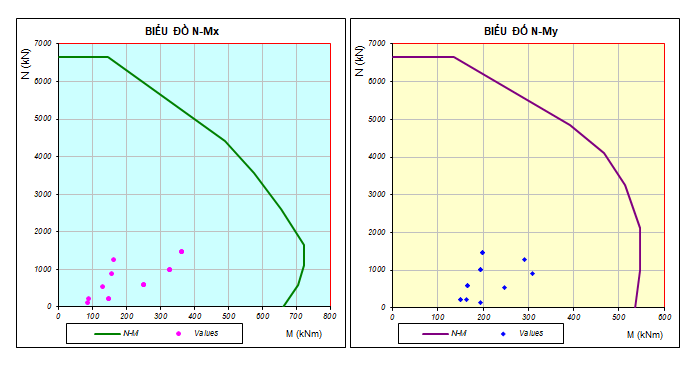

Phần mềm tính toán thiết kế cột bê tông cốt thép cốt cứng tiết diện chữ nhật dựa trên kiểm tra khả năng chịu lực của cột theo biểu đồ quan hệ Lực dọc – moment (N-M). Phần mềm này được soạn thảo dựa trên các số liệu về bê tông, cốt thép, thép và các số liệu tính toán liên quan… phù hợp với tiêu chuẩn Việt Nam mới nhất hiện hành (TCVN 5574-2012 và TCVN 5575-2012). Phần mềm sử dụng cặp phương trình cân bằng nội lực theo TCVN. Các lý luận phân tích biến dạng, ứng suất, uốn xiên được dựa trên các tài liệu khoa học và tiêu chuẩn các nước.

Nội lực dùng thiết kế cột bê tông cốt thép dựa trên kết quả phân tích nội lực của các phần mềm phân tích kết cấu như Etab, SAP2000, Microtrans…

- Chương trình tự động chọn lựa các tổ hợp tải trọng nguy hiểm nhất tác dụng lên cột, bao gồm các trường hợp.

Khi lực nén lớn nhất Nmax
Khi momen lớn nhất lần lượt theo các phương M2max, M3max và khi (|M2| + |M3|)max
Tính toán uốn xiên đồng thời
Khi lực cắt lớn nhất lần lượt theo các phương V2max, V3max và khi (|V2| + |V3|)max
Không sử dụng biểu đồ bao nội lực

- Chương trình tính kiểm tra khả năng chịu tải của cột tại các tầng khác nhau đồng thời

- Chương trình tính kiểm tra khả năng chịu cắt

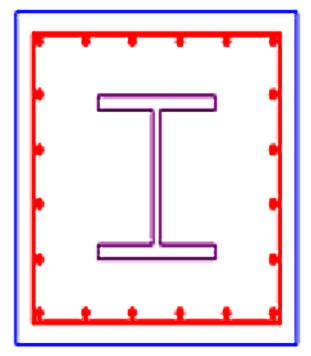

Cột tiết diện chữ nhật cốt cứng

Sử dụng đơn giản:

- Copy số liệu tính toán từ các phần mềm phân tích nội lực, bao gồm:

Số liệu nội lực của tất cả các phần tử cột trong mô hình tính khung nhà
Số liệu các tầng & cao độ
Số liệu về mặt cắt tiết diện bao gồm chọn tiết diện cột bê tông và chỉ định loại thép hình

- Các bước tính toán
