Cột Chữ Nhật Cốt Thép Chỉ Định
TÍNH TOÁN CỘT BTCT – TIẾT DIỆN CHỮ NHẬT – CỐT THÉP CHỈ ĐỊNH
Phần mềm: VN032-RecColumnDesign-FixBar.xlsm & VN032.dll
Giới thiệu:
Phần mềm tính toán thiết kế cột bê tông cốt thép tiết diện chữ nhật có 2 phiên bản:
- Tính toán cột với bố trí cốt thép theo chu vi của tiết diện (theo cốt đai)
- Tính toán cột tiết diện chữ nhật với bố trí vị trí cốt thép được chỉ định
Đây là phiên bản cho phép điều chỉnh vị trí cốt thép trong tiết diện sao cho khả năng chịu lực cột là tối ưu (ví dụ: bố trí thép chịu lực chính thành 2 , 3 hàng…)
Tính toán thiết kế cột dựa trên kiểm tra khả năng chịu lực của cột theo biểu đồ quan hệ Lực dọc – moment (N-M).
Các chức năng chính của phiên bản này tương tự như phiên bản tính cột chữ nhật bê tông cốt thép
- Chương trình tự động chọn lựa các tổ hợp tải trong nguy hiểm nhất tác dụng lên cột, bao gồm các trường hợp.
- Kiểm tra khả năng chịu tải của cột tại các tầng khác nhau đồng thời
- Kiểm tra khả năng chịu cắt
- Kiểm tra khả năng chịu uốn thuần túy

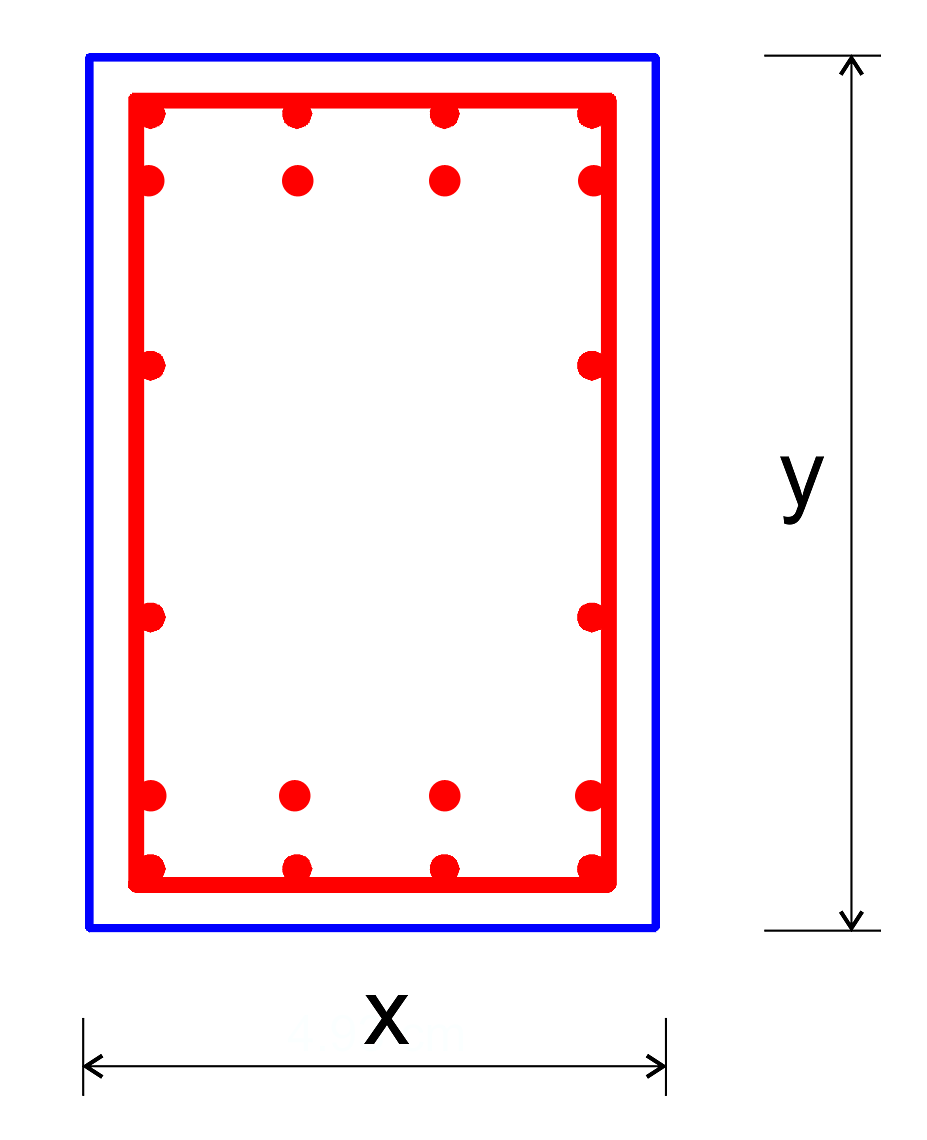

Qui ước cột tiết diện chữ nhật Cxxy (C25x40) và minh họa bố trí thép
Sử dụng đơn giản:
- Copy số liệu tính toán từ các phần mềm phân tích nội lực, bao gồm:
- Số liệu nội lực của tất cả các phần tử cột trong mô hình tính khung nhà
- Số liệu các tầng & cao độ
- Số liệu về mặt cắt tiết diện
- Các bước tính toán
- Tự động chọn tổ hợp nội lực bất lợi nhất tác dụng lên toàn bộ cột
- Tự động tính momen cộng thêm
- Tự động kiểm tra lực cắt khuếch đại (khi tính lực động đất)
- Kiểm tra khả năng chịu lực của cột & tối ưu hóa kết cấu:
- Tự động bố trí cốt thép trong tiết diện / hoặc kỹ sư điều chỉnh vị trí cốt thép trong cột
- Đánh giá định lượng khả năng chịu lực của cột
- Thay đổi đường kính thép / số thanh thép để xác định khả năng chịu lực tối ưu
Biểu đồ N-M cột chữ nhật
- In ấn
Phần mềm liên quan:
- Các chương trình phân tích kết cấu (SAP2000, ETab…)
Bài viết liên quan: Tính Toán Cột Chữ Nhật theo Biểu Đồ N-M
