Tường Chắn Có Neo

Giá: 650.000 vnđ
Số lượng:
Phiên Bản:
Ngôn Ngữ:
Thời Hạn:   650.000 VNĐ
Đánh giá:
2 người đã bình chọn
Lượt xem: 1319
Bản dùng thử: Download - Số Lượt Tải Về: 34

PHÂN TÍCH & TÍNH TƯỜNG CHẮN ĐẤT BÊ TÔNG CỐT THÉP DÙNG NEO


Phần mềm: VN086-ChordRetainWall.xlsm & VN086ChordWall.dll
                      Tiêu chuẩn áp dụng: TCVN 9362 : 2012, TCVN 9152 : 2012
                                                            TCVN 5574 : 2012, TCVN 5575 : 2012

Giới thiệu:
  Tường chắn đất là dạng kết cấu áp dụng phổ biến trong các công trình dân dụng, công nghiệp & các công trình giao thông.
  Tường chắn đất là hạng mục công trình trong đó yêu cầu về điều kiện ổn định của tường chắn là quan trọng hơn so với việc tính toán cốt thép. Đối với các tường chắn có chiều cao tường lớn, việc giữ ổn định tường chắn có thể thực hiện được nhờ việc tăng cường các thanh neo ngang giúp neo giữ tường mặt vào các khối neo nằm phía sau tường.
  Tường chắn đất BTCT dùng neo là dạng kết cấu bao gồm:
   •  Tường chắn đất BTCT
   •  Thanh neo thép (hoặc dây neo)
   •  Khối neo BTCT (hoặc bản neo)

  Tính tường chắn dùng neo yêu cầu phải thực hiện theo trình tự:
   1)  Tính ổn định tường chắn
   •  Xác lập khả năng chịu lực của thanh neo & khối neo, tìm lực giữ nhỏ nhất
   •  Kiểm tra ổn định trượt ngang của tường chắn
   •  Kiểm tra ổn định lật của tường chắn
   • Kiểm tra ổn định trượt sâu của tường chắn

   2)  Tính kết cấu tường chắn.
  Chỉ thực hiện khi kết cấu bảo đảm điều kiện ổn định

   3)  Ước tính lún tường chắn
  Ước tính lún của tường chắn, kiểm tra mức độ lún cho phép

   4)  Tính ổn định trượt cung tròn
  Tính kiểm tra trượt cung tròn kể đến các thành phần lực giữ
   •  Thành phần nhỏ nhất trong các thành phần lực cắt qua thanh neo (tính lực cắt qua thanh neo theo vật liệu, theo đất nền và lực tuột cáp)
   •  Lực kéo hiệu dụng trong thanh neo

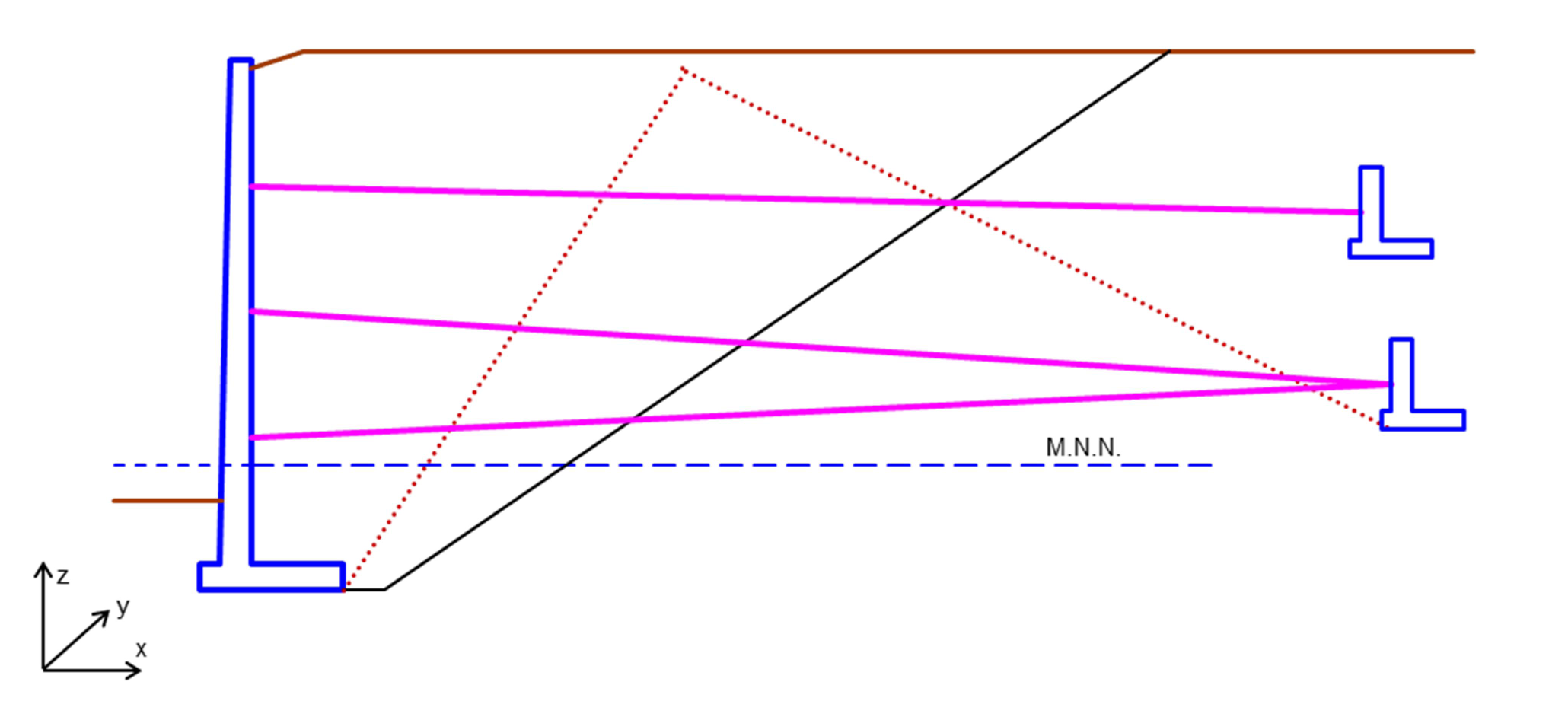

                                                                              Minh họa mô hình tường chắn đất BTCT có neo



  Phương pháp phân tích:
   •  Kiểm tra ổn định bằng phương pháp giải tích
   •  Tính kết cấu bằng phương pháp phần tử hữu hạn (FEM)
   •  Ước tính lún bằng phương pháp cộng lún các phân lớp
   •  Ước tính trượt cung tròn bằng phương pháp tích phân số

Sử dụng đơn giản:
  Nhập số liệu đơn giản theo trình tự:
   •  Số liệu về địa chất
   •  Kích thước tường chắn, kích thước khối neo và chọn thanh neo
   •  Số liệu về hình dạng mặt đất & các mực nước thiết kế
   •  Vật liệu bê tông, cốt thép

  Các bước tính toán
   •  Tự động xác lập khả năng chịu lực giữ của thanh neo / khối neo
   •  Tự động kiểm tra các điều kiện ổn định
   •  Tự động phân tích nội lực & kiểm tra khả năng chịu lực của bản tường và bản đáy
   •  Ước tính lún tường chắn
   •  Kiểm tra ổn định trượt cung tròn
   •  Thay đổi các thông số về kích thước để tối ưu hóa thiết kế

-  In ấn

Phần mềm liên quan:
-  Các chương trình tính các cấu kiện bê tông cốt thép



Video clip hướng dẫn sử dụng:






Bài viết liên quan: Tính tường chắn đất có neo
